数控加工设备高刚性Z向进给轴结构

　　这套Z向进给轴结构，最初的设计出发点是解决小型数控铣削设备加工铝件时的刚性痛点——不少桌面级或自制数控设备在切削铝材时，Z轴悬臂端容易出现颤振、进给间隙累积，轻则加工表面留下振纹，重则让刀具崩损、工件尺寸超差。做结构方案时没有照搬常规轻型滑台的思路，而是先把加工工况的载荷边界捋清楚：铝件铣削的轴向吃刀量、进给速度对应的切削反力，加上主轴自重、刀具夹持的偏载，全部折算到轴系的受力点上，再反推导向件的规格和跨距。

　　最终落地的导向配置，Z向运动部件搭载在4根直径20毫米的光轴上做上下直线移动，X向的固定支撑则采用两根直径25毫米的光轴。这里的尺寸选择不是随意取的：20毫米直径的Z向导轴，在常规悬臂伸出长度下，自身的抗弯截面模量足以抵抗铣削时的侧向分力，四根轴的布局相当于给运动滑台提供了双组平行导向约束，不会像单根或两根轴那样在偏载下出现扭转趋势；X向25毫米的固定轴直径更大，承担整个Z轴组件的重量和切削反力的支撑，刚性冗余留得更足，从基础框架上就把悬臂结构的刚性短板补上。

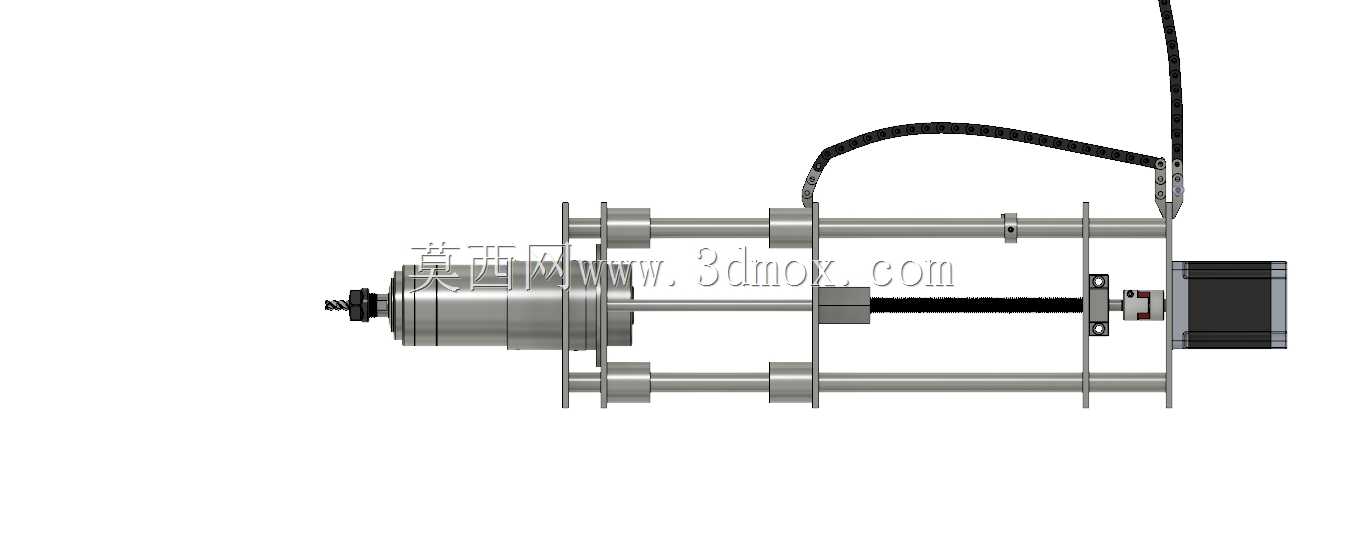

　　实际装配逻辑上，四根Z向光轴平行布置，滑台通过直线轴承与光轴配合，运动时上下行程的直线度由轴的平行度和轴承预紧来保证。设计阶段特意控制了轴与轴承的配合间隙，没有采用松配合的廉价导向方案——铝加工要求的无多余间隙，本质是让切削力传递路径上没有可窜动的环节，刀具切到工件的瞬间，力能直接通过滑台、导轴传到机架，而不是先消耗在间隙的虚位里。这种思路在很多成熟悬臂Z轴结构里都能看到验证：导向件的跨距尽量拉开，轴承的支撑点靠近受力端，减少悬臂的有效力臂，同样的切削力下，轴系受到的弯矩会成倍降低。

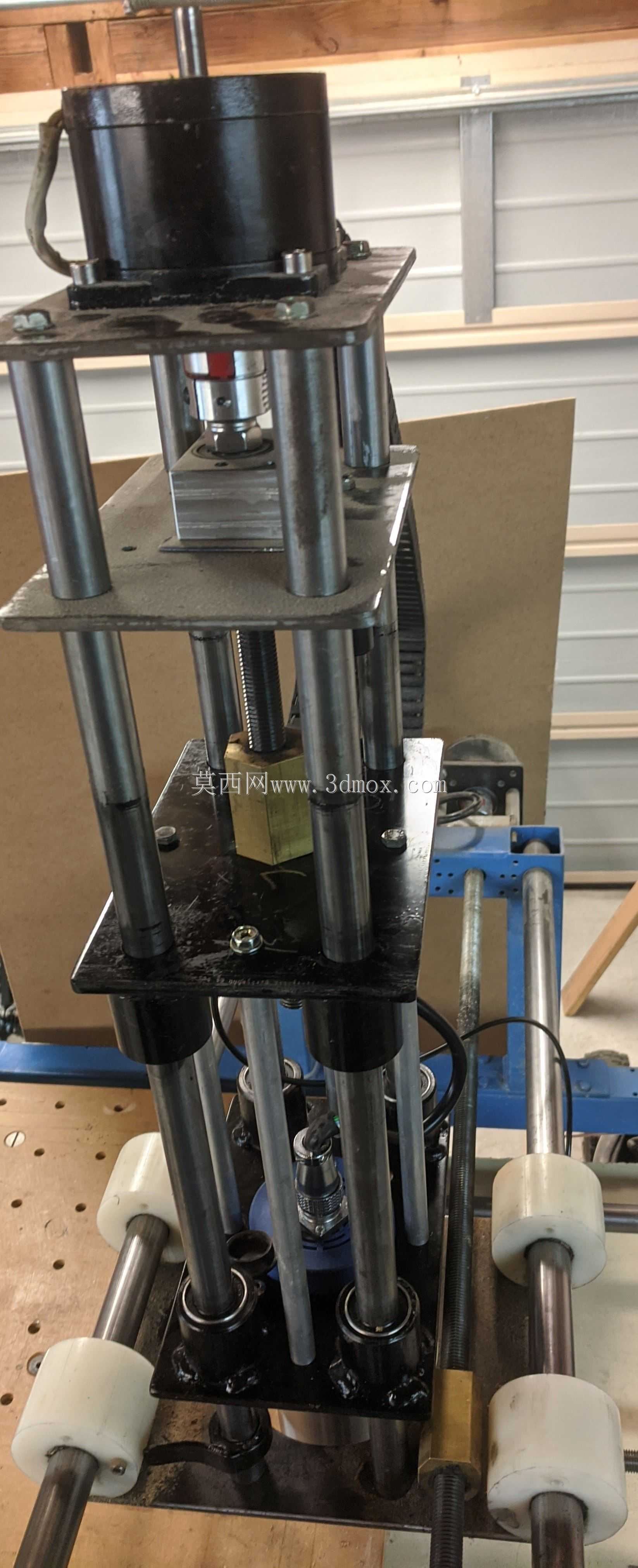

　　从应用场景看，这套轴系既可以适配小型数控铣床的Z向进给，也能用作雕刻机、小型钻攻设备的升降主轴单元。主轴安装在Z轴滑台上，随滑台沿Z向导轴完成进刀、抬刀动作，X向的固定光轴则承担Z轴整体的横向定位支撑，整套结构的安装边界也很清晰：Z向导轴的有效行程根据加工需求设定，轴的两端固定在设备的上下安装座上，X向两根25毫米轴平行固定在机架侧部，Z轴滑座跨接在X轴上实现横向位置固定（若拓展X向运动也可加装驱动）。

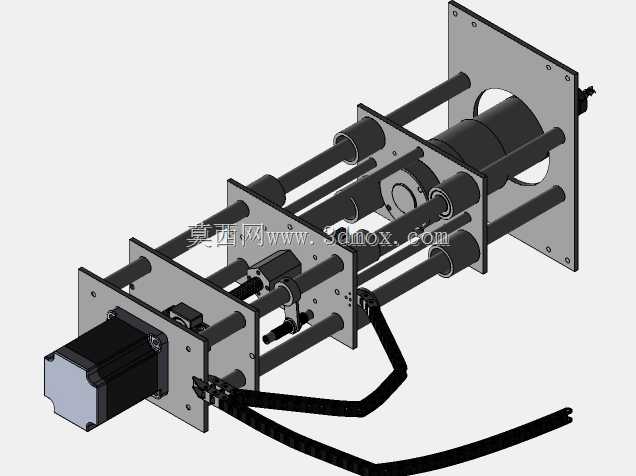

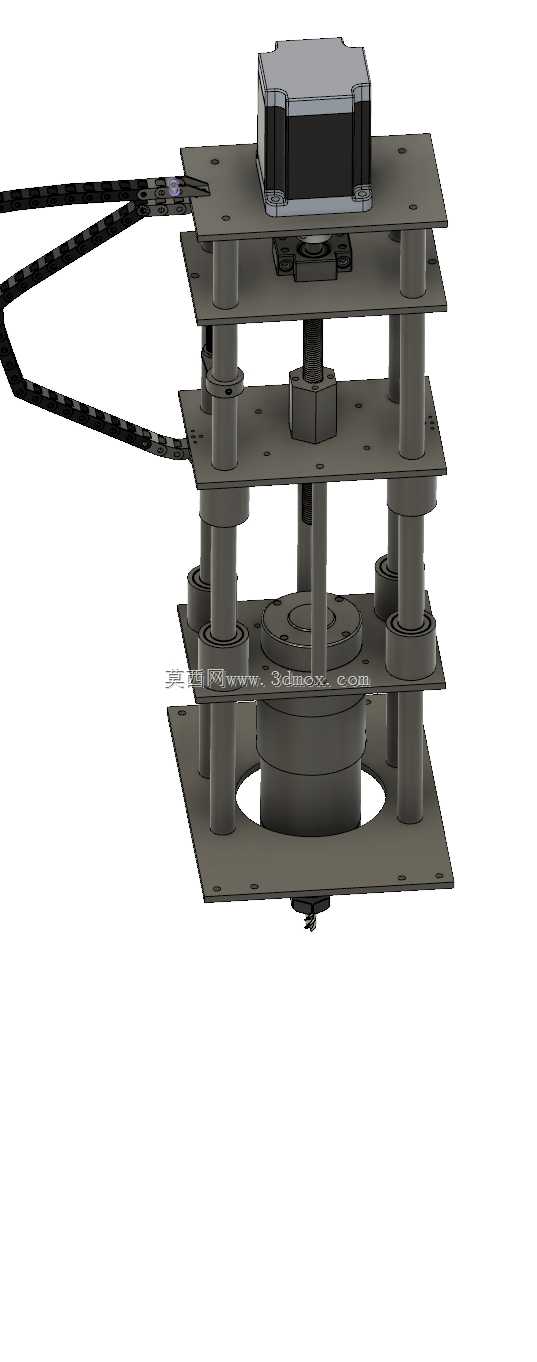

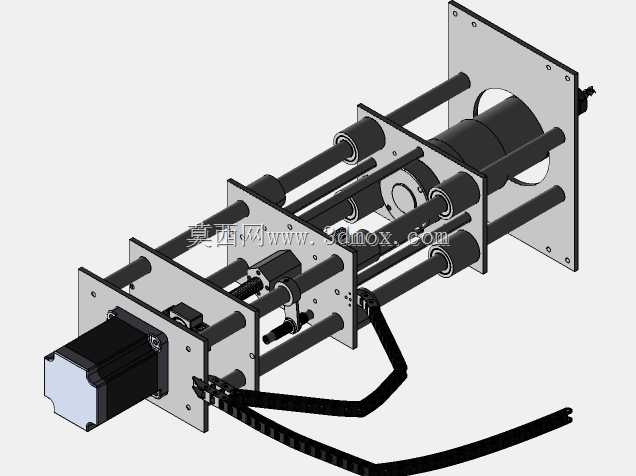

　　建模过程中，所有轴类零件的同轴度、平行度公差都按机械加工的实际装配要求做了约束：四根Z轴的安装孔位采用同一基准加工，保证装配后轴的平行度误差控制在直线轴承可补偿的范围内；轴的端面安装位预留了锁紧台阶，防止设备运行中轴出现窜动。滑台部分的结构做了减重和刚性的平衡，在安装主轴、轴承座的部位保留足够的壁厚，非受力区域挖去多余材料，既控制运动部件的整体重量，降低驱动负载，又不会牺牲结构刚性。

　　实际使用反馈里，这种四导向Z轴的结构在铝件铣削时表现很稳：大吃刀量下主轴端的振颤明显比双导轴结构小，加工出来的铝件侧壁垂直度、表面光洁度都能达到预期。没有多余间隙的导向系统，也让长时间加工后的精度保持性更好，不会因为轴承磨损很快就出现进刀不准的问题。对做小型数控设备改造、自制加工设备的结构设计人员来说，这套轴系的尺寸选型、导向布局思路都有直接的参考价值——不需要复杂的线性导轨，用光轴搭配直线轴承的方案，控制好轴径、跨距和配合间隙，就能用较低的成本实现满足铝加工要求的高刚性Z向进给结构。
