A型燃油表锁紧螺母拆装专用扳手

　　在整车售后维修与燃油系统装配工位上，油箱顶部的燃油表（燃油泵总成）锁紧环螺母一直是个比较棘手的紧固件。这类螺母直径大、壁厚薄、外周均布着若干卡槽，安装时又要求较大的预紧扭矩以保证密封圈压紧，普通活动扳手或开口扳手根本无法环抱施力，用螺丝刀沿卡槽逐个敲击又极易崩边、打滑，既伤零件又存在安全隐患。这套专用扳手正是为解决这一工况而设计：头部做成与螺母外轮廓相匹配的多边形环套，内侧对应卡槽做出卡爪，套入后能完整环抱螺母，尾部延伸出一根长力臂，维修人员单手或双手扳动即可平稳输出大扭矩，轻松完成燃油表盖的松开与复紧。

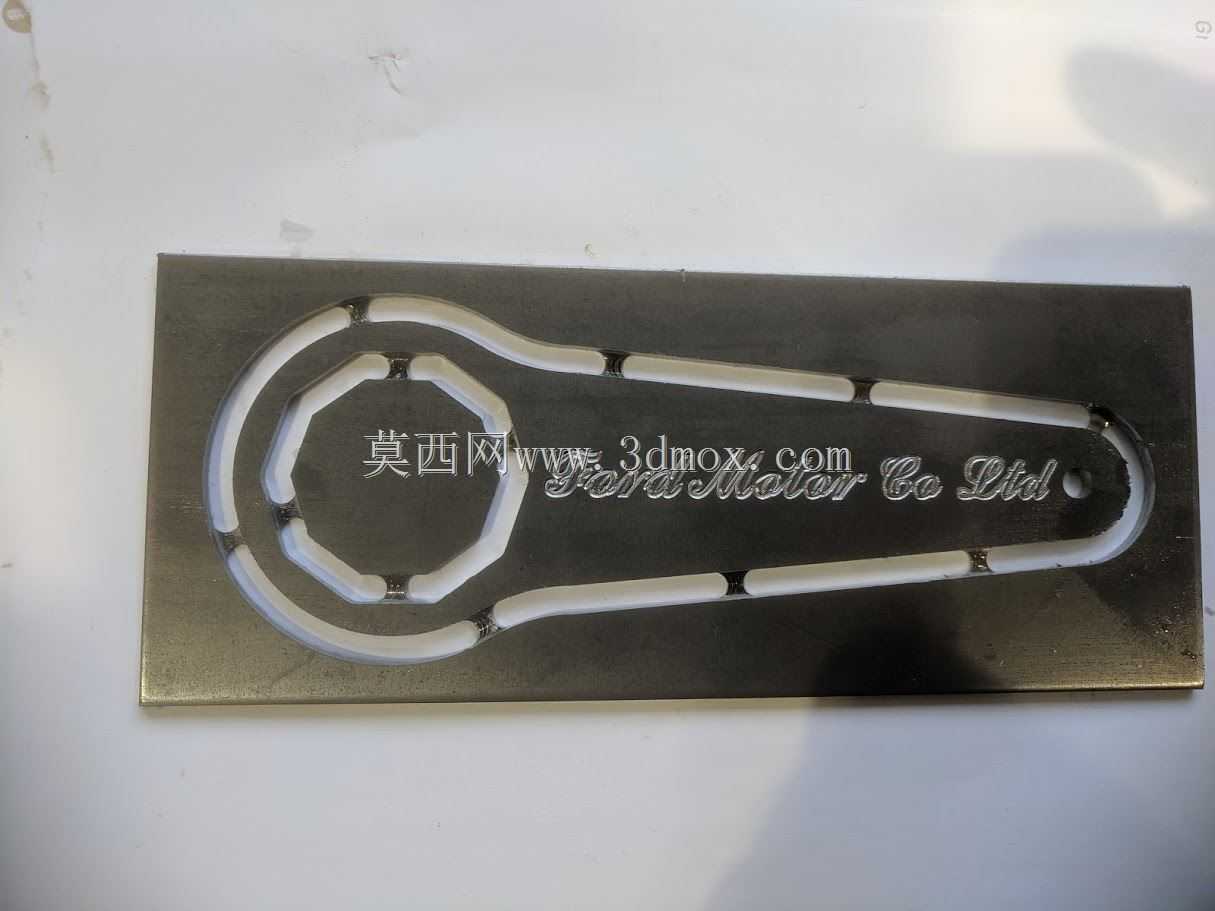

　　从结构思路上看，整件工具走的是薄板一体成型路线。头部环孔并非简单圆孔，而是按A型燃油表螺母的外接多边形加工——环内边数与螺母卡槽一一对应，套入后卡爪嵌入槽内，把扭矩均匀分散到多个受力面上，避免单点应力集中把塑料或薄金属螺母拧裂。环孔与手柄之间采用平滑的收腰过渡，没有突变台阶，这一细节在受力上很关键：扳拧时弯矩从环头向柄部传递，过渡区若做成直角，应力会在拐角处集中，薄板件容易从根部撕裂；做成大圆弧过渡后，力流顺畅，板件整体刚度也更好。

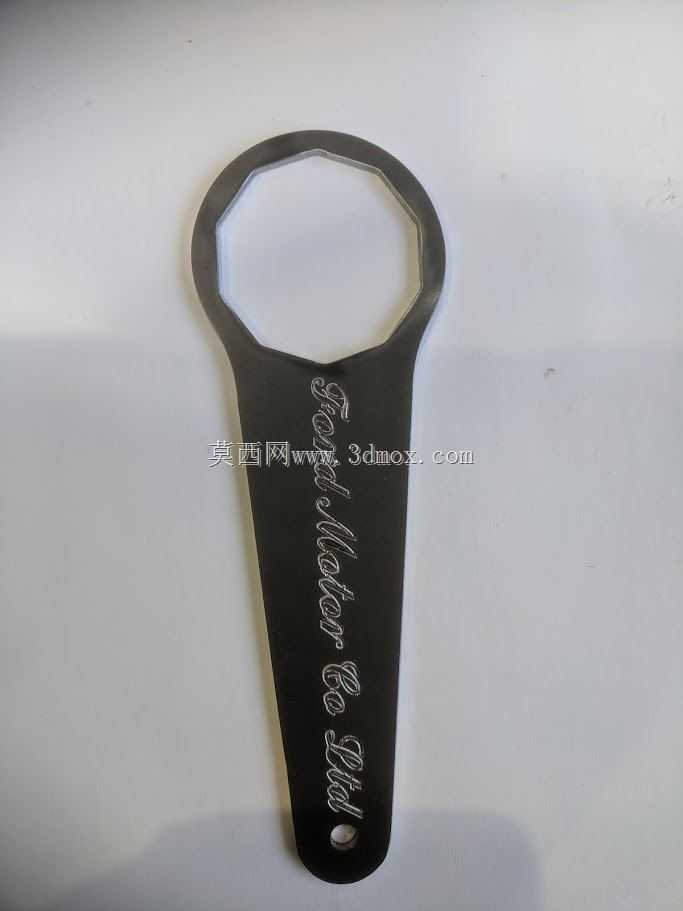

　　手柄部分由环头向下逐渐收窄成锥形长柄，这种形态兼顾了杠杆比与材料利用。螺母所需的拆装扭矩较大，力臂越长越省力，因此柄部尽量拉长；而越靠近尾端弯矩越小，截面可以相应收窄，既减轻重量、节省材料，又让握持处更贴合手掌。柄身末端开有一个小圆孔，用于挂墙收纳或穿绳防坠，在维修车间这类工具频繁取用、容易遗失的场景里十分实用。板面蚀刻的字样既起到标识规格、区分机型的作用，也方便工具管理员快速辨认。

　　外形与边界尺寸方面，整件扳手为扁平片状，厚度方向很薄，能够顺利伸入油箱口周围有限的操作空间；环头外径略大于螺母，外围轮廓圆滑，不会与车身钣金或油管干涉。柄部长度按目标扭矩和人手施力能力匹配，保证在不加接加力杆的情况下就能达到规定预紧力，同时又不至于过长而在狭小的车底或后备箱内挥舞不开。环头内孔与螺母之间留有合理的配合间隙，既能轻松套入、对位卡槽，又不会因间隙过大在受力时产生冲击和偏载。

　　实际使用时，作业人员先将油箱周边的线束插头、油管接头脱开，把扳手环孔对准燃油表锁紧螺母压下，旋转至卡爪完全落入卡槽，确认环面贴合螺母端面后，沿松开方向扳动长柄即可卸下螺母；装配时反向操作，靠长柄的力臂优势把螺母均匀压到密封圈规定压缩量。相比敲击式拆法，这种环抱扳拧不会损伤螺母卡槽和油箱口密封面，扭矩施加连续可控，作业效率和安全性都明显提升。

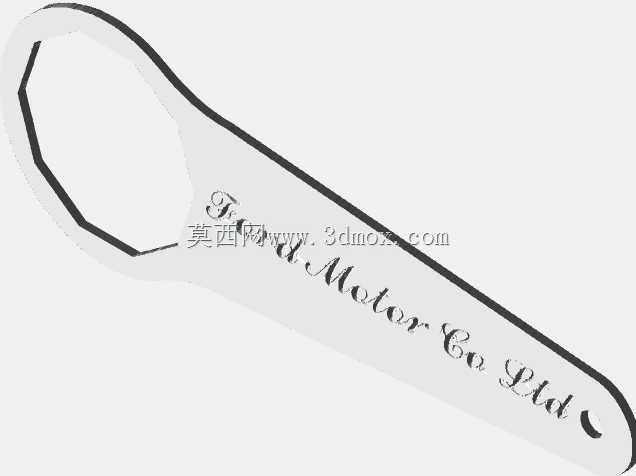

　　从建模角度还原这件工具，需要重点把握三处：一是环头内多边形的边数、对边尺寸与卡槽位置，必须与目标燃油表螺母实测轮廓一致，这是工具能否使用的前提；二是环头到柄部的过渡曲线，直接影响件的应力分布与外观流畅度；三是薄板厚度与尾孔位置，关系到刚度、重量和收纳方式。整体结构虽不复杂，却是典型的“以形状匹配解决专用拆装”的工装思路，对从事维修工具设计、售后工装开发的结构人员而言，是一个很有参考价值的实例。
