A型福特旅行车座椅支撑腿结构设计

　　在老式乘用车辆的内饰与底盘连接系统中，座椅支撑构件是承担乘员载荷、传递车身受力的关键结构件，这款适配A型福特旅行车的座椅腿，正是针对早期车型的座椅固定需求开发的专用支撑结构。从实际装车场景来看，该构件一端通过方形安装法兰固定在车身地板的预埋安装点位上，另一端通过叉形接头与座椅底部的调节支架相连，承担座椅整体以及乘员乘坐时的垂直载荷、车辆加减速过程中的纵向冲击力，同时在车辆转向时抵消部分横向侧倾力，避免座椅出现晃动、位移的问题。

　　设计过程中首先考虑的是铸造工艺的实现可行性，整体采用一体化铸造成型的结构思路，没有多余的拼接焊缝，从根源上减少应力集中的风险。方形安装法兰的四个角做了圆弧过渡处理，既可以避免铸造时的尖角冷隔缺陷，也能在安装时防止锐边划伤车身地板的防腐层，法兰面上预留的四个安装孔位，完全匹配A型福特旅行车地板上的原有安装孔距，不需要对车身进行额外打孔改装，直接适配原车的安装点位。连接法兰与支撑臂的过渡位置做了大圆角的加厚处理，这个位置是整个构件受力最复杂的区域，乘员上下车时的偏载、车辆颠簸时的交变载荷都会集中在此，加厚的圆弧过渡可以有效分散应力，避免长期使用后出现断裂问题。

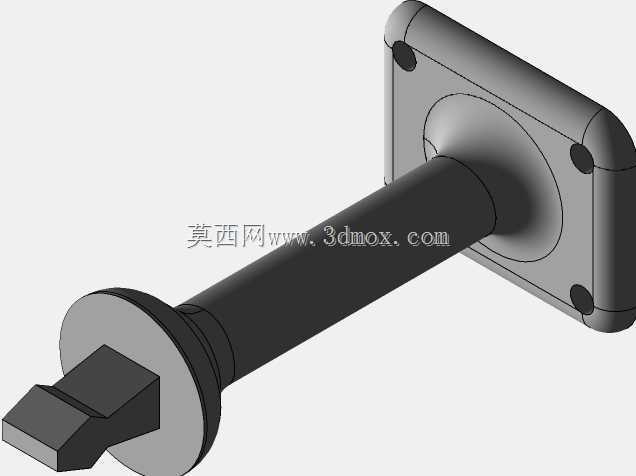

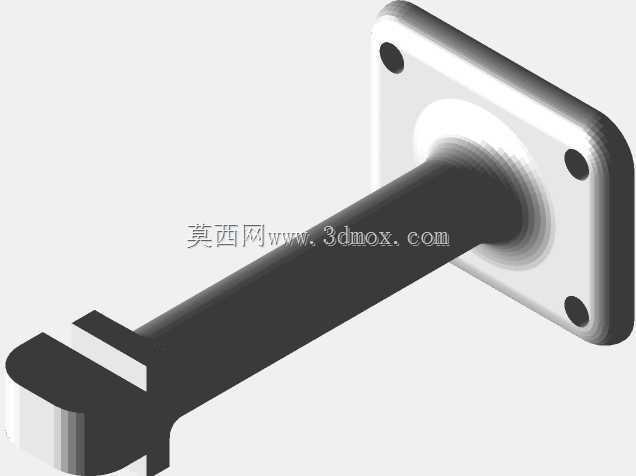

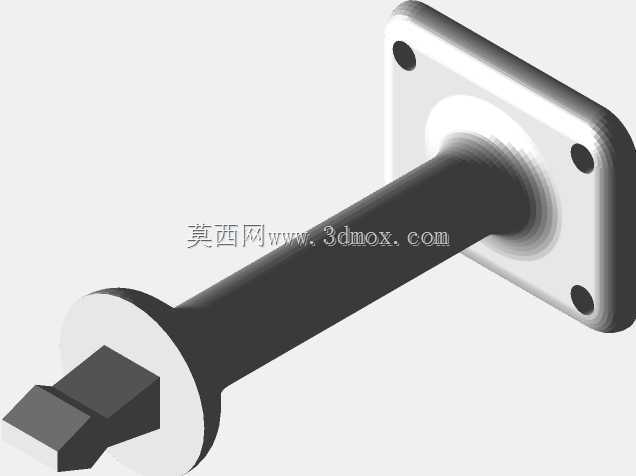

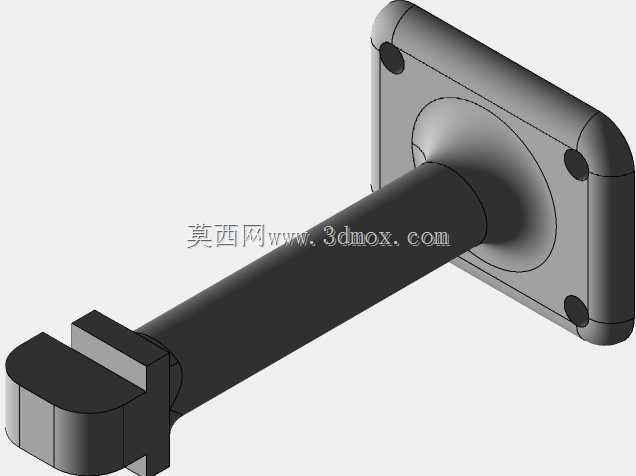

　　支撑臂采用变截面的杆状结构，靠近法兰端的直径更大，向叉形连接端逐步过渡收窄，在保证整体结构强度的前提下尽可能降低构件自重，避免给车身增加不必要的载荷。端部的叉形接头开有贯通的销轴安装槽，槽的宽度匹配座椅支架的连接耳厚度，安装时直接将座椅支架的连接耳卡入槽内，穿入销轴即可完成铰接，既可以保证座椅与支撑腿的连接可靠性，也能适配早期车型座椅的小角度调节需求，不会因为结构干涉影响座椅的正常调节行程。

　　从安装边界来看，方形法兰的外形尺寸控制在120mm见方以内，不会超出车身地板的加强筋范围，安装后法兰面与地板完全贴合，四个安装孔的中心距为90mm，匹配原车M8的固定螺栓规格，支撑臂的总长度控制在280mm，安装完成后座椅的安装高度与原车设计高度完全一致，不会改变乘员的乘坐坐姿，也不会与下方的地板线束、地毯覆盖层产生干涉。叉形接头的槽宽为16mm，销轴孔直径为10mm，与原车座椅支架的连接尺寸完全匹配，不需要额外加工适配配件。

　　在结构细节处理上，整个构件的外表面做了均匀的壁厚设计，平均壁厚控制在6mm，既满足铸造时的金属液流动填充要求，避免出现浇不足、缩孔等铸造缺陷，也能保证构件在承受150kg额定载荷时的形变量控制在0.2mm以内，不会出现明显的下沉晃动。法兰面上的安装孔周边做了局部的凸台加厚，避免螺栓拧紧时压溃法兰面，同时凸台的高度控制在2mm，不会影响法兰与地板的贴合度。支撑臂与叉形接头的过渡位置同样做了圆弧加强处理，抵消叉形槽开口带来的结构强度削弱，保证接头位置的抗冲击性能。

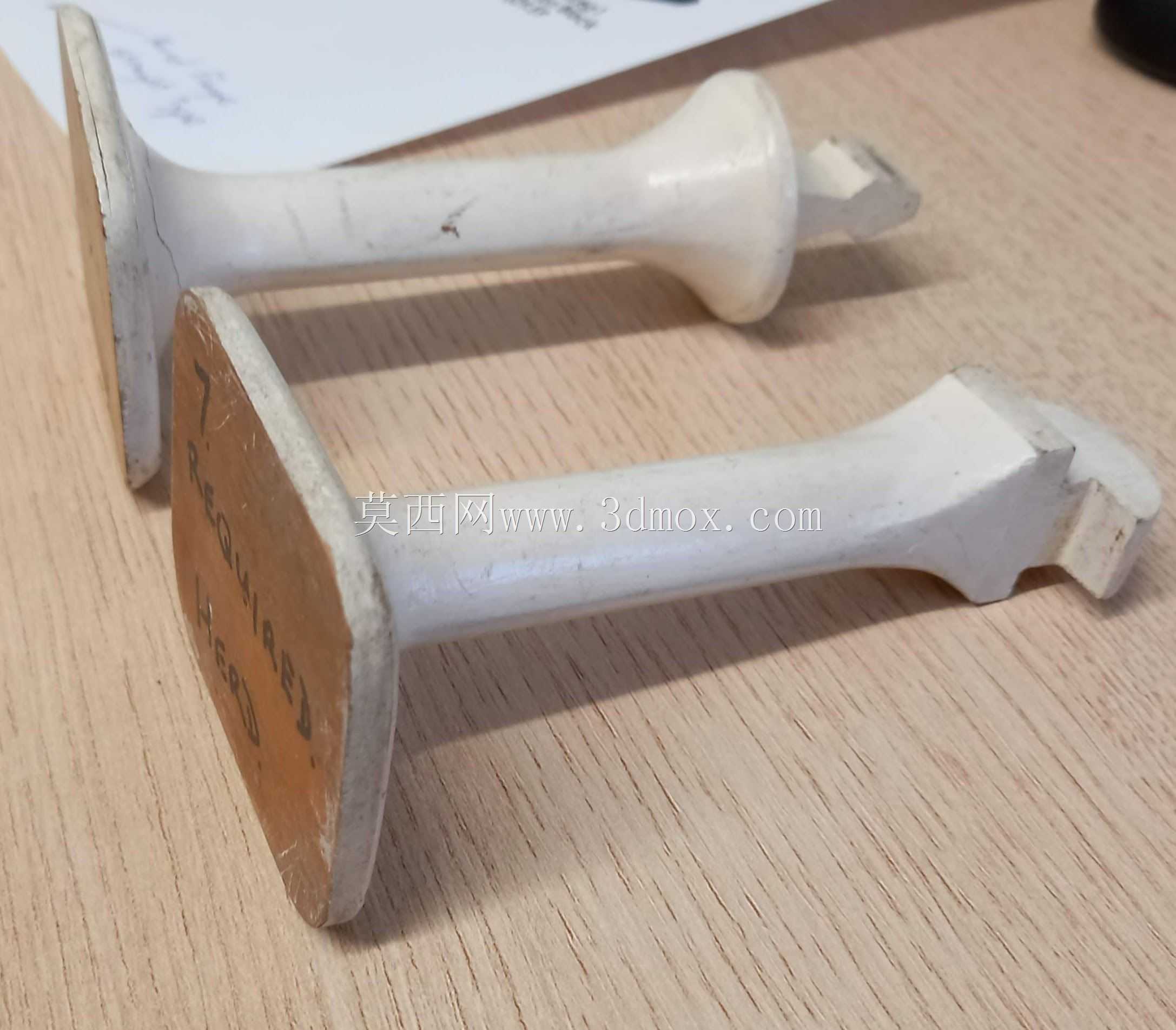

　　实际装车使用时，该支撑腿可以单独更换，不需要整体更换座椅支架，在老式车型的修复、翻新作业中，能够直接替换已经出现锈蚀、断裂的原厂支撑构件，恢复座椅的固定强度，保证乘坐安全性。相比后期改装的焊接式支撑腿，这种一体化铸造的构件受力更均匀，长期使用后的抗疲劳性能更好，不会因为焊接热影响区的强度下降出现断裂问题，同时外形尺寸与原厂构件完全一致，能够保留老式车型的原有结构风貌，适配经典车修复的 authenticity 需求。

　　建模过程中完全遵循铸造工艺的拔模要求，所有垂直于分型面的面都做了1.5度的拔模斜度，内壁的过渡圆角统一设置为R3，外壁过渡圆角根据受力位置不同设置为R5到R15不等，既满足铸造生产的工艺要求，也能减少后续机加工的工作量，安装孔、销轴孔的位置预留了0.5mm的机加工余量，保证安装时的尺寸精度。整个结构没有复杂的倒扣结构，采用简单的两开模即可完成铸造生产，适合小批量的复刻生产需求，能够满足经典车修复市场的配件供应需要。
