纸餐具成型造纸机框架结构设计

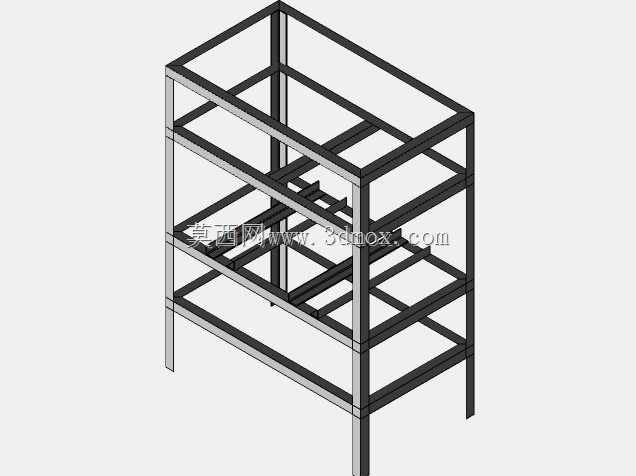

　　该套三维结构围绕纸餐具制备工序搭建，整体采用方管焊接式多层框架作为承载基体，框架沿竖向划分三层作业空间，底层预留浆料暂存与动力元件安装位，中层布置成型模具与执行管路，顶层布设传动与导向构件，整机外轮廓适配中小型食品包装加工车间的工位排布，框架支腿底部预留地脚安装孔，可直接与车间预埋钢板配焊或通过膨胀螺栓固定，安装边界需在设备四周预留不小于六百毫米的操作维护通道，顶部预留吊装作业空间，方便整机就位与后期部件检修更换。

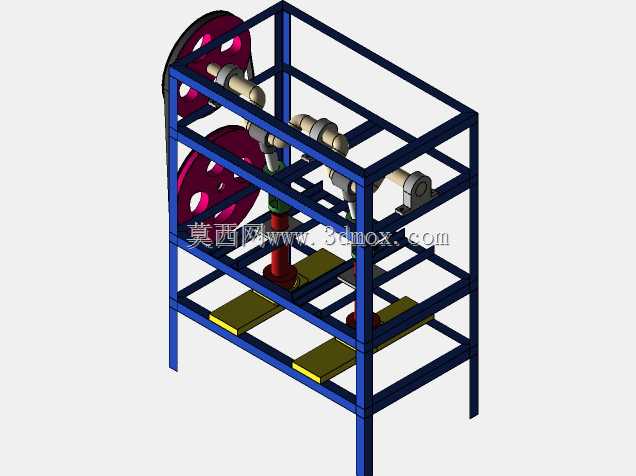

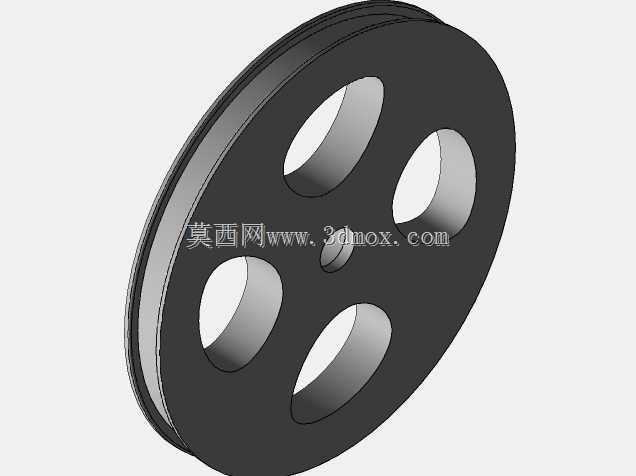

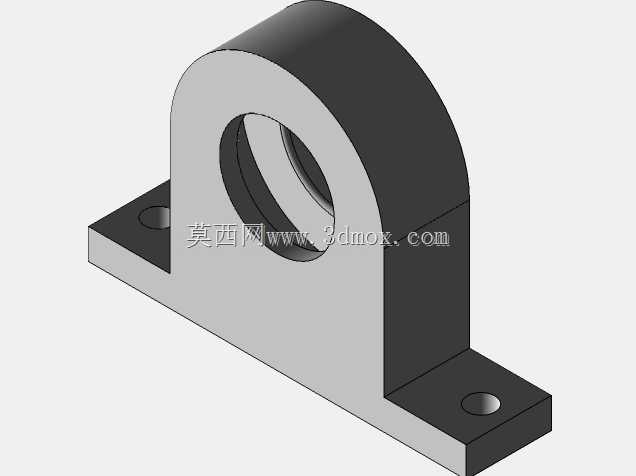

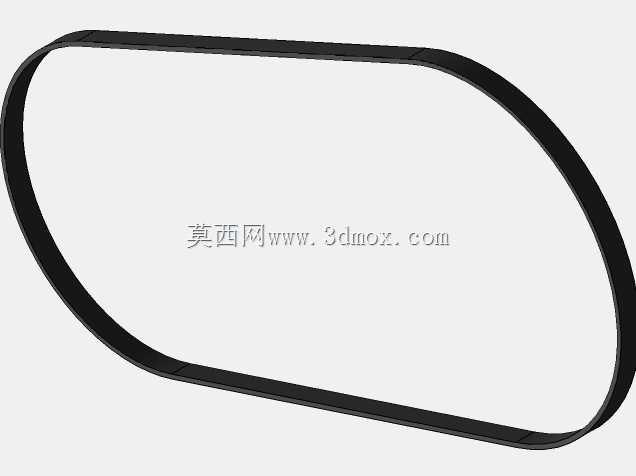

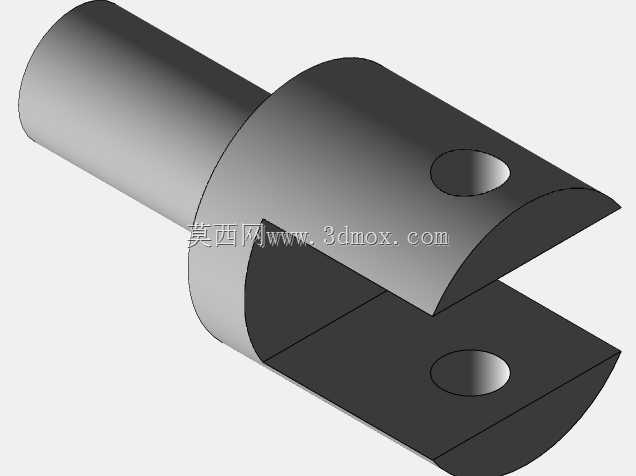

　　从实际产线应用场景来看，这类设备主要部署在一次性可降解纸餐具生产车间，替代传统塑料餐具成型工序，以植物纤维纸浆为原料完成纸餐盘、纸餐盒的坯体成型作业。设备左侧外置两个大直径紫红色传动轮，轮体通过转轴与框架侧梁铰接，轮缘预留传动带安装槽，可通过皮带连接外置驱动电机，将动力传递至中层各成型执行组件，轮体旁侧布置多组铰接式摆臂构件，摆臂之间通过销轴连接，配合气动管路完成模具的开合、抬升动作，摆臂行程经过匹配校核，开合过程中不会与框架横梁发生运动干涉。

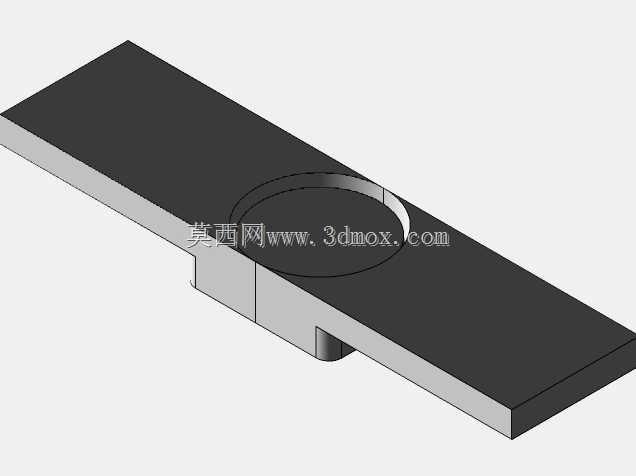

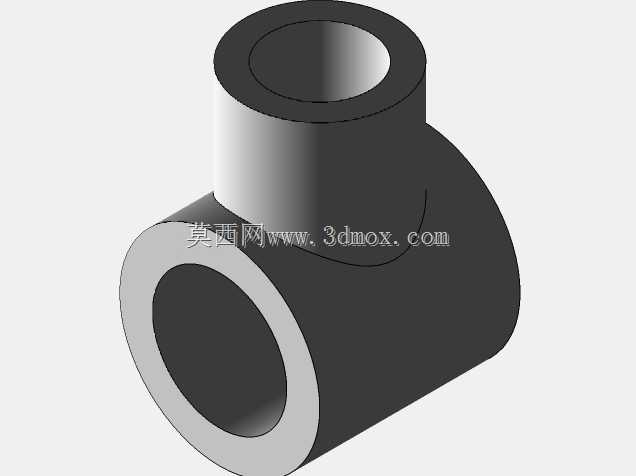

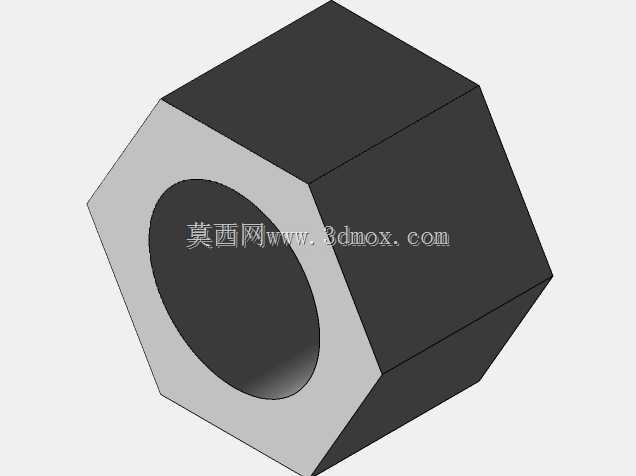

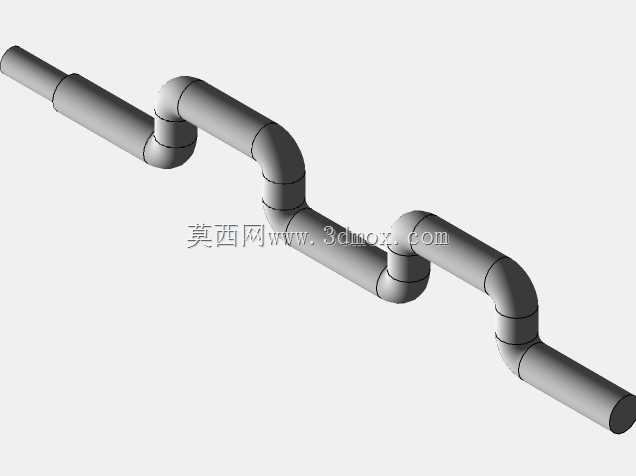

　　中层框架内沿横向排布三组成型工位底板，底板采用矩形板式结构，通过螺栓固定在框架下层横梁上，底板表面预留模具安装螺纹孔，可根据生产需求更换不同规格的纸餐具成型模具，工位之间预留浆料输送管路排布空间，管路沿框架立柱内侧走线布置，管路上配套安装控制阀件，可独立控制每个工位的浆料供给量与供给时序，适配不同克重纸餐具的成型工艺要求。框架竖向立柱之间设置多道横向加强梁，既提升整体机架的抗扭刚度，避免设备高速运行时出现框架晃动，也为管路、线缆的固定提供安装点位，所有外露管路接头处均预留密封安装位，可适配快插式气动接头与浆料输送管道，减少现场配管的工作量。

　　设计过程中优先考虑了食品加工场景的清洁维护需求，框架所有杆件均采用直角过渡焊接，焊后打磨平整无卫生死角，机架表面可做喷塑或不锈钢包覆处理，避免浆料残留滋生细菌；各运动铰接点均预留润滑脂加注口，日常维护时无需拆解外围护板即可完成润滑作业。设备的动力输入区集中布置在框架左侧，气动控制元件可集中安装在框架后侧空置区域，操作人员站在设备正面即可完成模具更换、参数调整、成品取放等操作，工位高度匹配人体工程学要求，减少长期作业的操作疲劳。

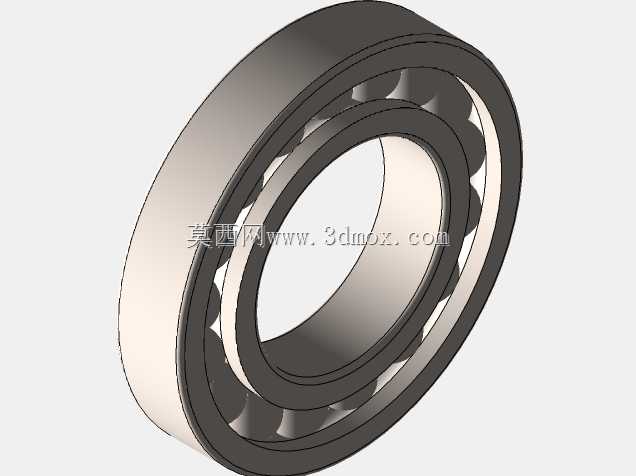

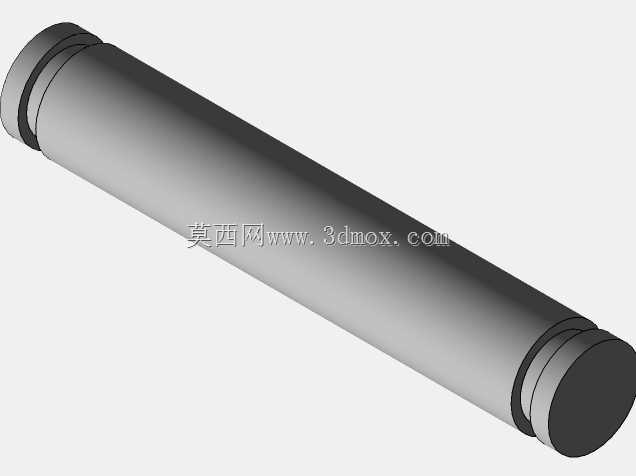

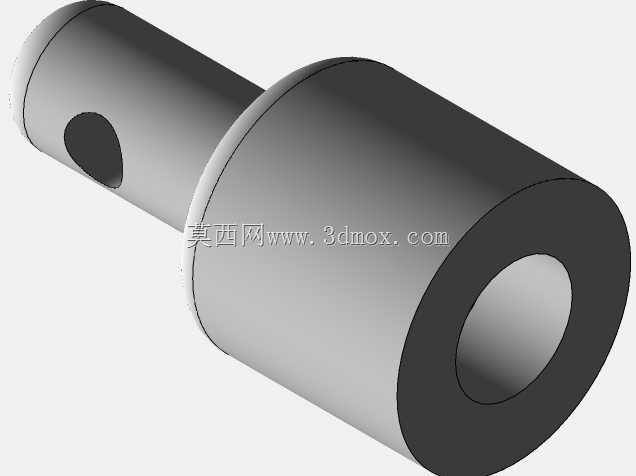

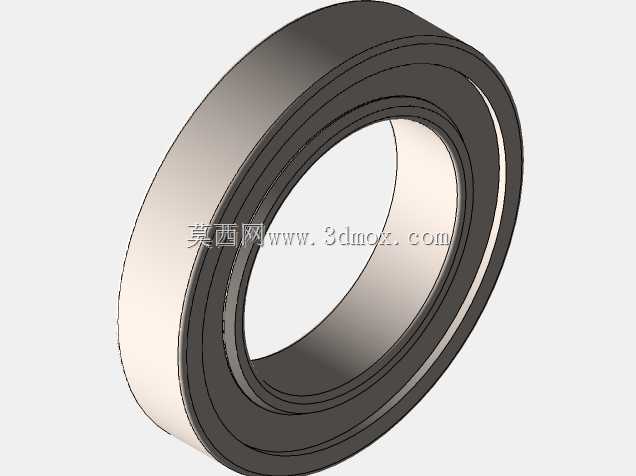

　　从结构建模逻辑来看，整套模型先搭建方管框架的线框基准，再依次装配传动轮、摆臂组件、管路、工位底板，所有配合面均保留实际工程间隙，铰接位置的销轴、衬套构件独立建模，可直接导出工程图用于下料加工，框架的杆件长度、安装孔位均按照实际装配尺寸标注，加工时可直接按图切割方管、组焊成型，不需要二次二次测绘改型。设备运行时，传动轮带动摆臂机构按设定轨迹动作，浆料通过管路注入成型模具，经过压制成型后模具抬升开模，即可取出成型后的纸餐具坯体，后续可对接烘干、切边工序组成完整产线，整套结构紧凑，占地面积小，适合中小型纸制品加工企业的批量生产需求。
