PDN卧式双出轴轴承箱传动支承结构

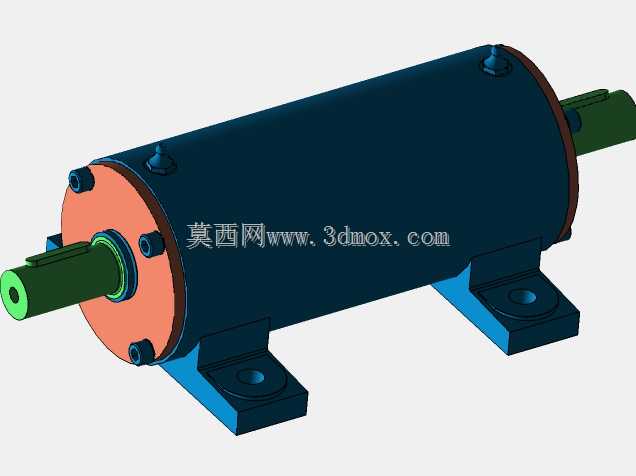

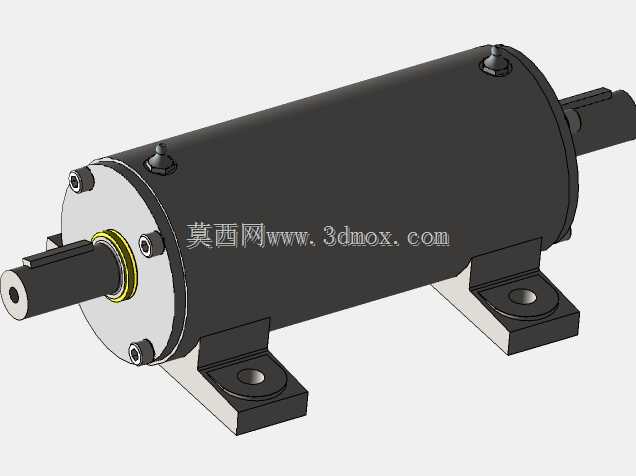

　　该轴承箱采用卧式筒形主体搭配双侧底脚支承的布局，在中小型输送线、轻工传动工位、实验台架以及低速重载辅传场景中十分常见，核心作用是为贯穿式传动轴提供稳定的径向与轴向支承，同时把轴系运转产生的载荷通过箱体底脚传递到设备机架上。双出轴的结构形式允许输入端与输出端分别布置联轴器、带轮或者链轮，一侧接入动力源，另一侧向外输出扭矩，也可在轴端加装检测轮、编码盘或者制动轮，适配多种传动链路的排布需求。

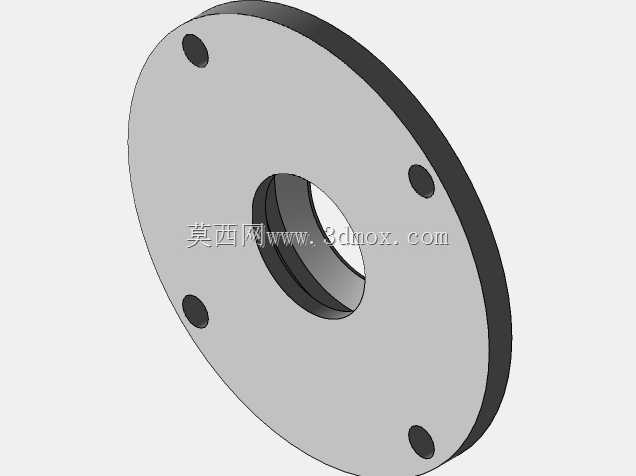

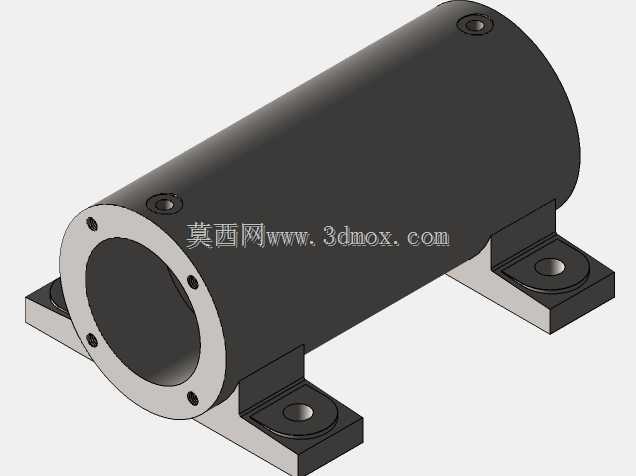

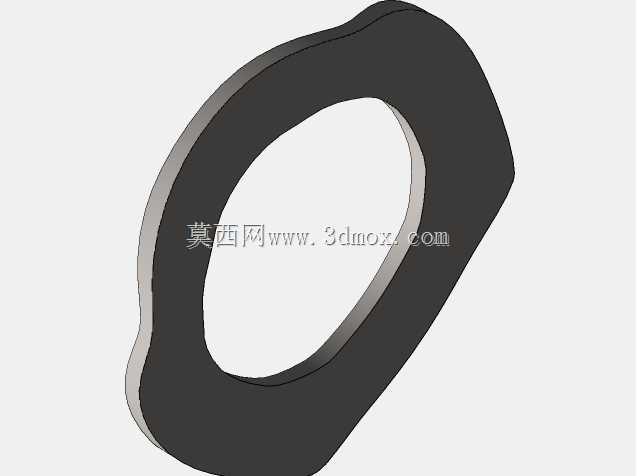

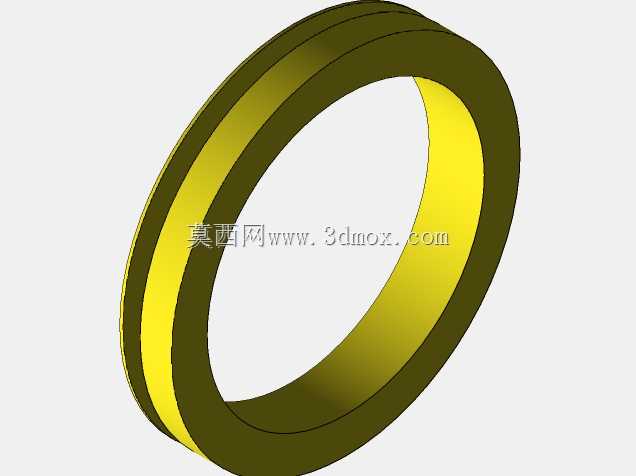

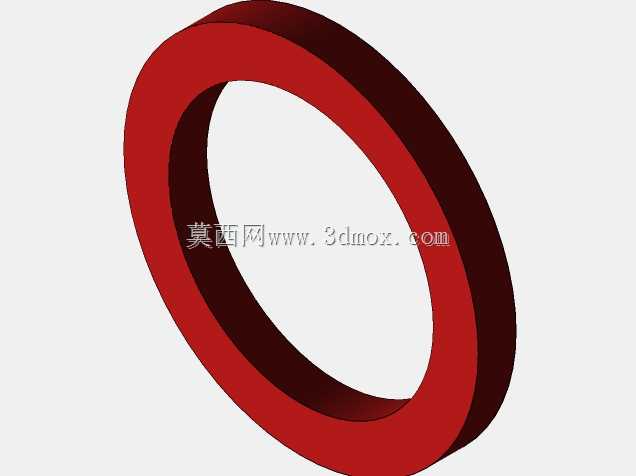

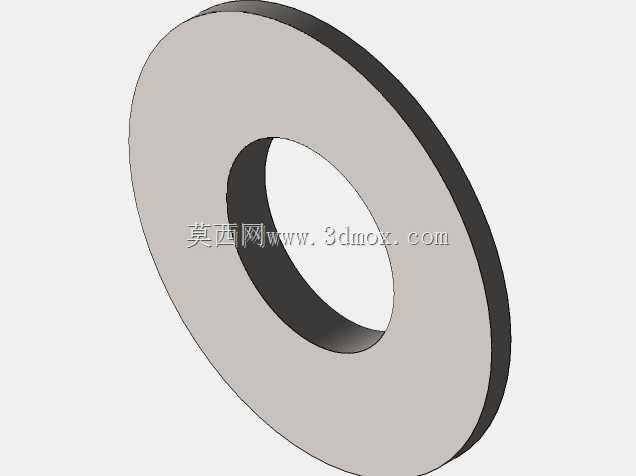

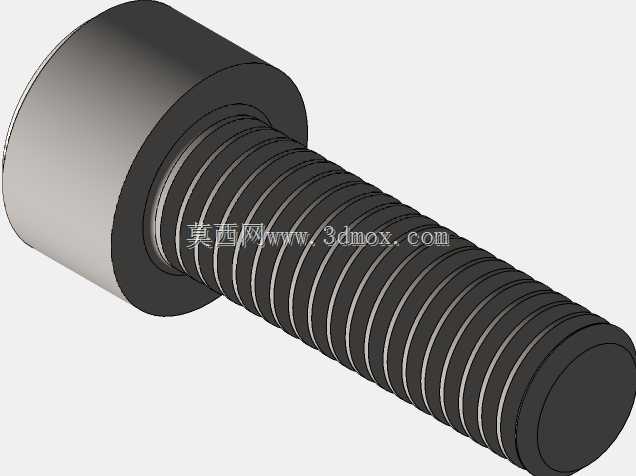

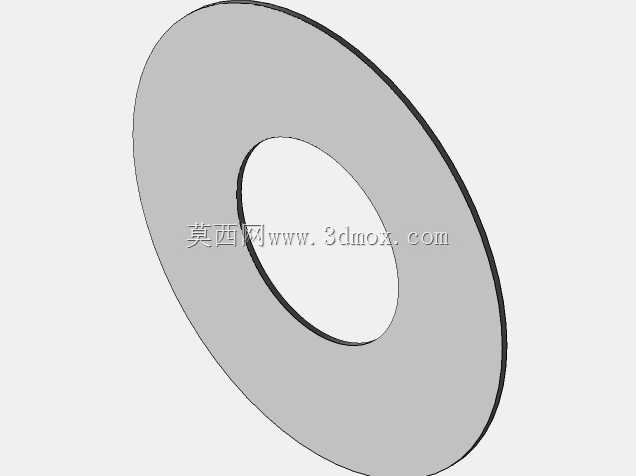

　　从结构设计思路来看，筒形箱体采用等壁厚圆筒构型，相较拼接式方箱拥有更均匀的刚度分布，圆筒截面在承受轴系径向载荷时，应力沿环向扩散更为平顺，不易在转角位置出现应力集中。箱体两端设置法兰端盖，端盖通过周向均布的内六角紧固件与筒体端面锁紧，端盖与箱体结合面预留密封装配位，可加装纸质密封垫或者O形圈，避免箱体内部润滑脂外泄，同时阻挡车间粉尘、切削液或者水汽进入轴承腔。两端端盖中心加工有与轴承外圈配合的止口，止口尺寸与轴承外径形成过渡配合，装配时轴承外圈可直接压入端盖定位腔，实现轴承的轴向限位，端盖内侧还可加工迷宫密封槽，配合轴套形成非接触式迷宫密封，在转速偏高的工况下减少密封件与转轴的摩擦损耗。

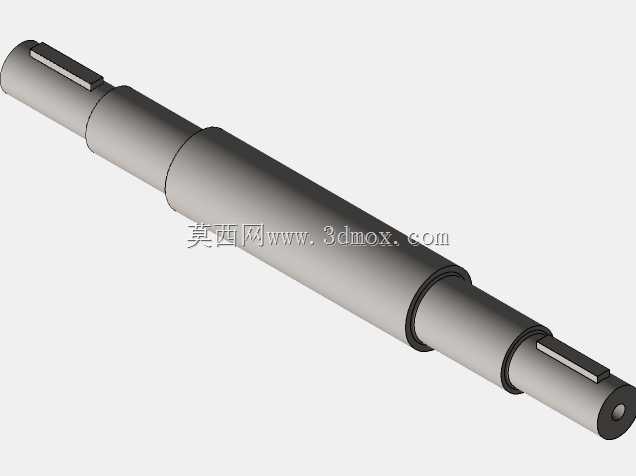

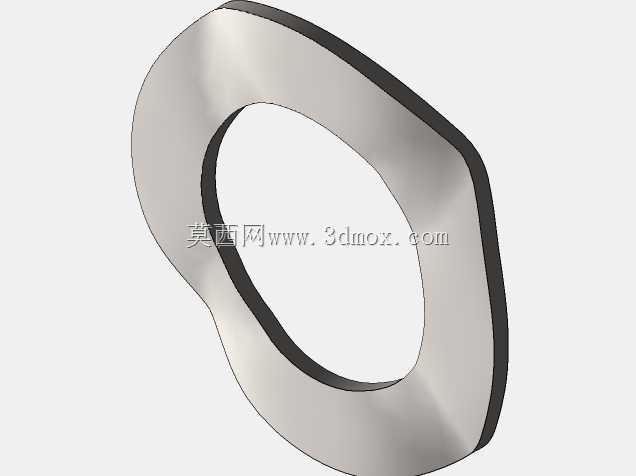

　　转轴采用双侧伸出的阶梯轴设计，轴身对应轴承安装位加工有轴肩，轴承内圈与轴颈采用过盈配合，轴肩端面顶住轴承内圈侧面，实现轴系的轴向定位，防止转轴运转过程中出现轴向窜动。轴的外伸段加工有标准配合直径，可根据对接部件的需求选配平键键槽，传递扭矩时依靠平键承载周向剪切力，避免轴与轮毂之间出现打滑。轴端预留倒角，方便联轴器、带轮等部件的压装作业，外伸轴与端盖之间的间隙根据密封形式控制在合理范围，若采用接触式油封，油封唇口与轴颈表面需保证合适的抱紧力，轴颈对应位置做磨削加工，降低表面粗糙度，减少油封唇口的磨损速率。

　　底部两个支承脚与筒体采用一体化建模构型，支脚向筒体两侧下方延展，底板上加工有贯通的安装螺栓孔，孔位周边做凸台加厚处理，避免螺栓锁紧时底板出现局部变形。安装边界方面，两支脚的中心距是整机布局的核心尺寸，机架上对应的安装螺孔需与该孔距严格对齐，底板底面为精加工基准面，装配时与机架安装面贴合，若机架平面度存在偏差，可通过调整垫片调整箱体水平度，避免轴系出现别劲现象。筒体的外径决定了箱体在径向方向的占用空间，布局周边管线、护罩时需预留出足够的装配操作空间，尤其是两端端盖的紧固件拆装位置，要留出扳手作业的空间，方便后期维护时拆卸端盖、更换轴承。

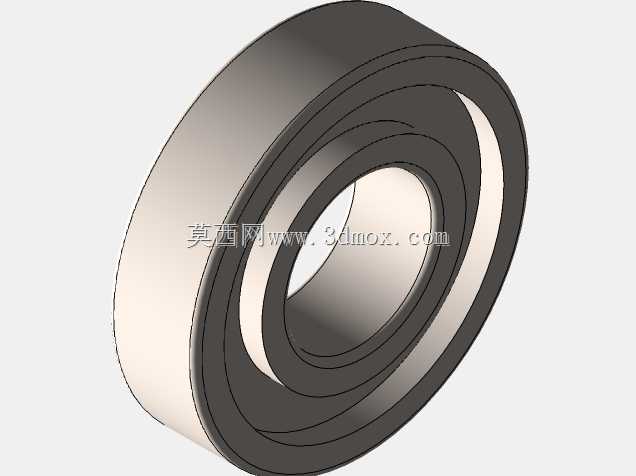

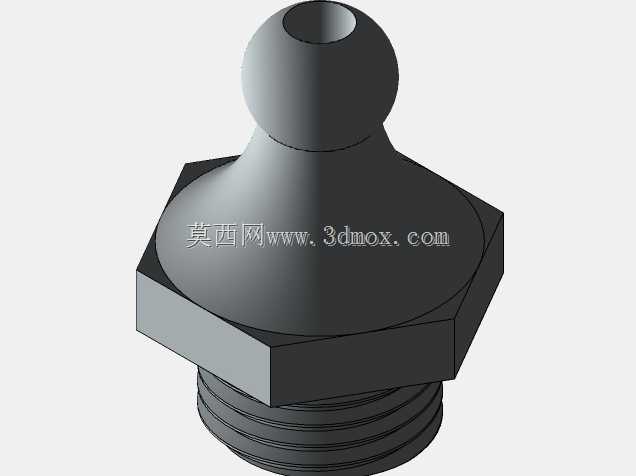

　　箱体内部的轴承腔容积按照填充润滑脂的需求设计，腔体内壁与轴承外圈之间预留储脂空间，运转过程中润滑脂可在腔体内循环，持续为轴承滚动体提供润滑，两端密封结构将润滑脂封闭在腔体内，长期运行无需频繁补脂。轴承选型可根据轴系载荷特性匹配深沟球轴承或者调心滚子轴承，若工况存在轻微的机架变形或者轴系对中偏差，调心轴承可自动补偿少量角度偏差，降低轴承边缘磨损风险。

　　整体装配逻辑遵循从内到外的顺序：先将轴承加热后套装到转轴的轴颈位置，待冷却锁紧后把轴系组件从筒体一端穿入，随后将两侧端盖套入轴端，对齐筒体端面的螺纹孔后均匀锁紧紧固件，最后将密封件压入端盖的密封槽内。装配完成后需手动盘动转轴，检查轴系转动是否平顺，无卡滞、异响问题，再将整机通过底脚螺栓固定到机架上，完成与上下游传动部件的对中校准。该结构兼顾了支承刚性、密封防护与维护便利性，能够在多尘、有少量飞溅的工业环境下长期稳定运行。
