立式环缝焊接工装回转夹持机架

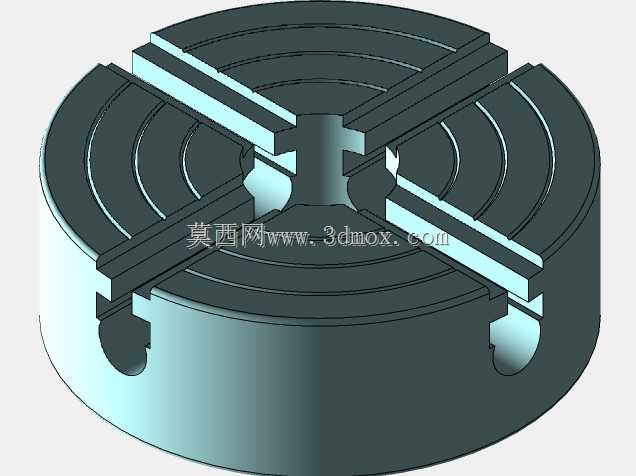

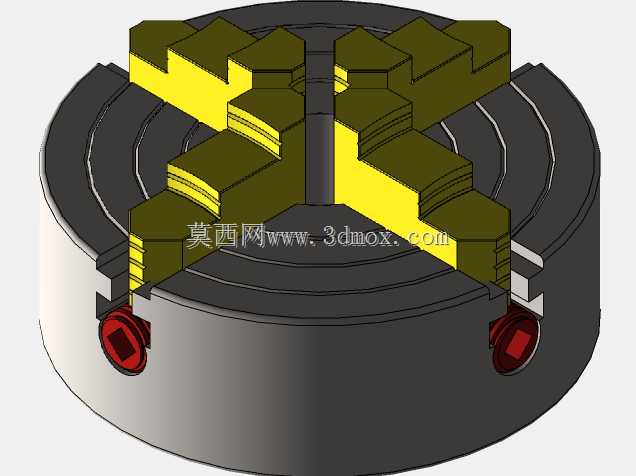

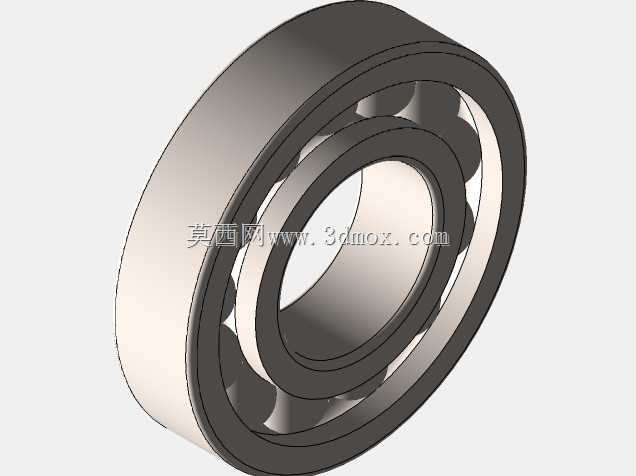

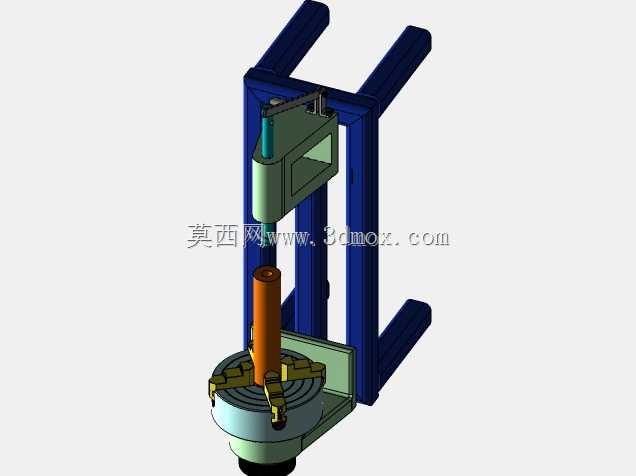

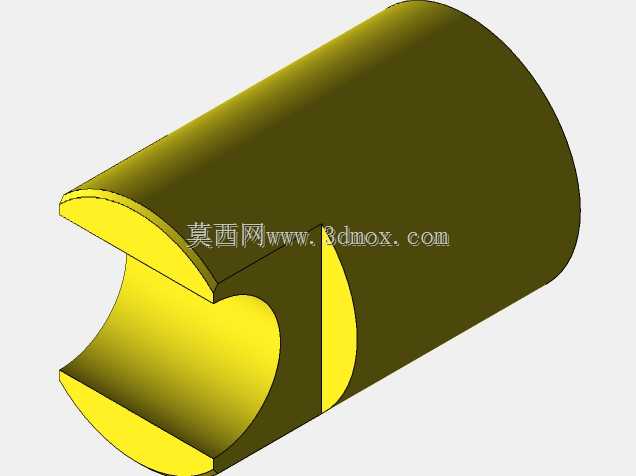

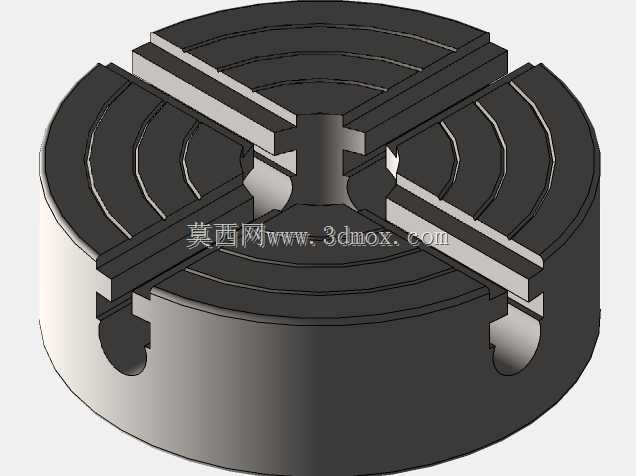

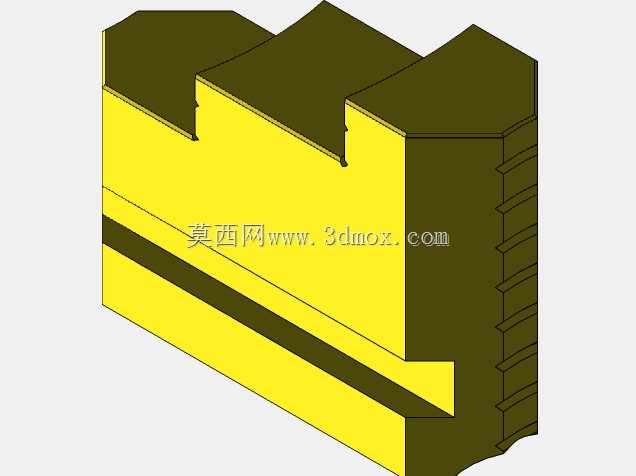

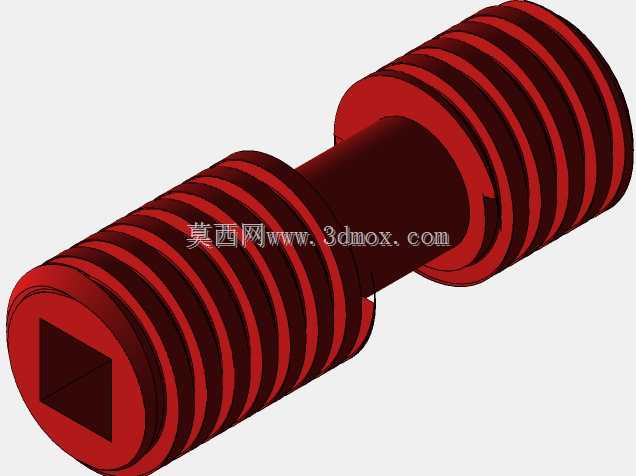

　　这套结构面向中小筒体、法兰、管接头类零件的环缝焊接场景，整体采用立式龙门框架搭配底部回转工作台的布局，解决车间里长轴套、筒形件在拼焊时同轴度难保证、人工转动工件劳动强度大的问题。现场使用时，操作工先将待焊的筒状工件吊装到底部三爪自定心卡盘上，卡盘沿圆周均布三组可径向滑动的卡爪，转动卡盘端的调节螺杆即可同步收拢卡爪，自动找正工件外圆，不需要反复打表校正，对直径在适配范围内的圆柱件兼容性很强；工件装夹完成后，顶部的压头组件沿龙门内侧的竖直导向面下行，压头端部的定心轴抵紧工件上端中心孔，和底部回转台形成双支点约束，避免焊接过程中工件受焊枪侧向力出现偏摆、颤振。底部回转工作台内置回转支承，盘面预留多圈T型槽，除了搭配三爪卡盘装夹回转件，也可以直接通过压板固定异形焊接支座，适配不同批量的柔性生产需求。

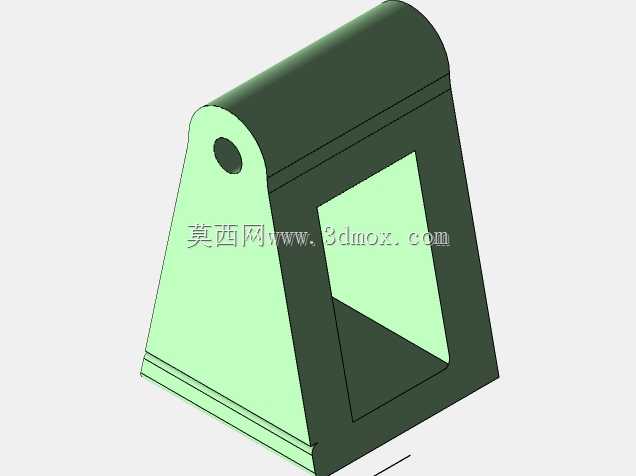

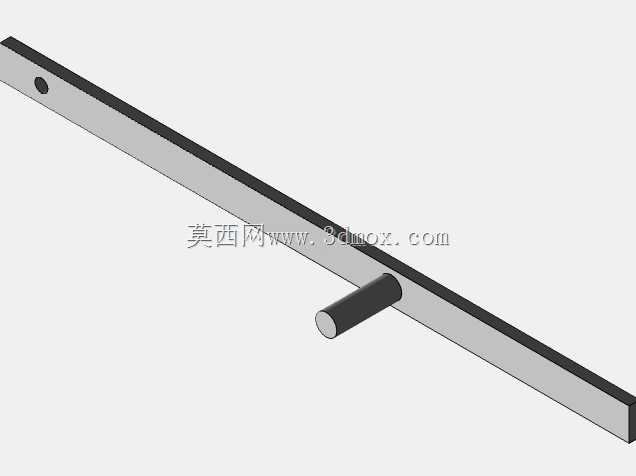

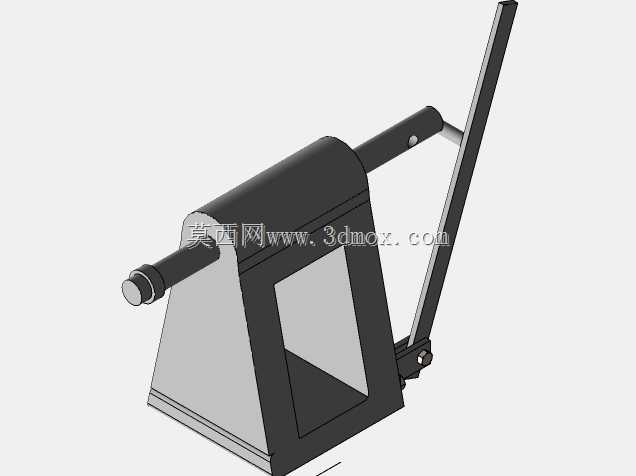

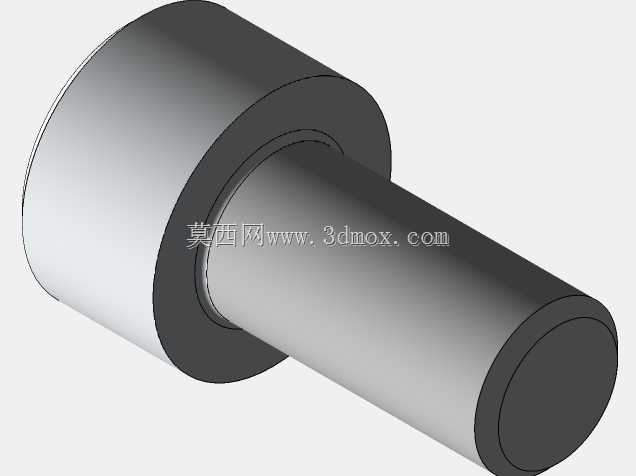

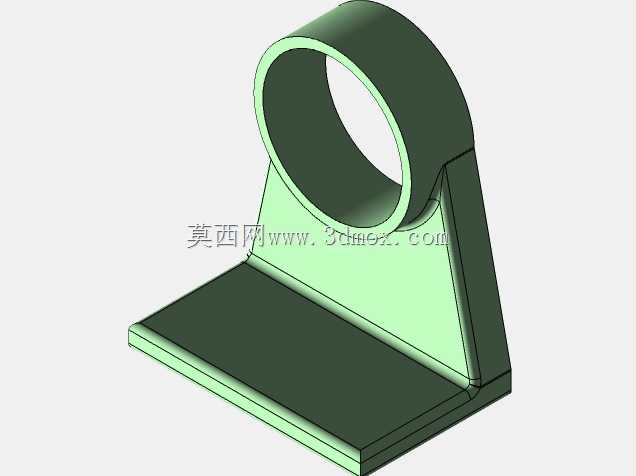

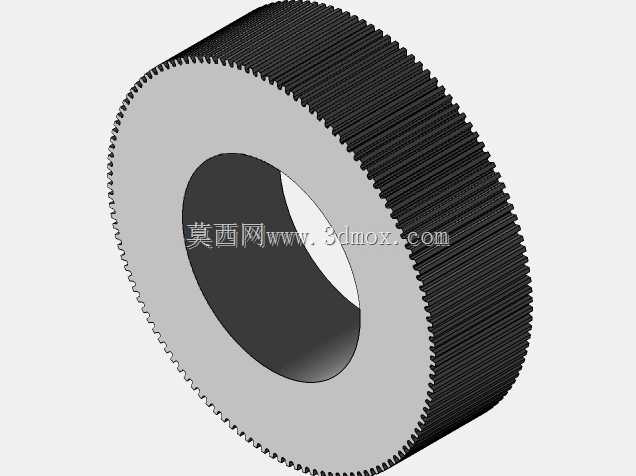

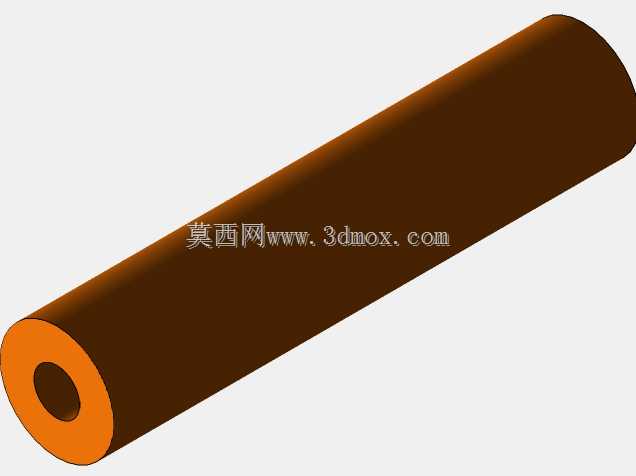

　　框架部分采用双立柱加底横梁的焊接机架形式，两根竖直立柱选用厚壁矩形型钢拼焊，立柱后侧预留整排安装孔位，顶部的压头滑座可以根据工件总高度沿立柱孔位调整安装位置，锁紧后承担压头的轴向反力；底横梁向前后两侧伸出支撑脚，加大整机支撑跨距，设备落地后不需要额外打地脚螺栓，在平整的车间硬化地面上即可稳定作业，针对重量偏大的工件也可以在支撑脚位置加装膨胀螺栓固定，进一步抑制回转启停时的晃动。压头滑座内部集成竖直导向套，压杆沿导向套做直线升降，侧面设置锁紧手柄，压下行到指定行程后可锁死压杆位置，保持恒定的顶紧力；压杆和工件接触的端头采用可更换的顶尖结构，针对不同孔径的工件可以更换对应锥度的顶尖，避免压伤工件端面。

　　从安装边界来看，整机宽度方向以两立柱外侧为最大轮廓，深度方向底支撑脚前后伸出，作业时需要在设备正面预留工件吊装、焊枪操作的空间，侧面留出卡盘调节、维护的操作位；顶部压头的最高升起位置决定了可容纳工件的最大高度，底部回转台的盘面高度适配人工站立操作的舒适区间，焊工不需要弯腰即可观察环缝焊接位置。这套结构同时兼顾了焊接变位机和工装夹具的功能，既可以配合自动焊枪实现环缝的连续自动焊接，回转台匀速转动时焊枪固定在焊缝侧方，就能获得成型均匀的环焊缝；也可以作为手工焊的工件变位工装，焊工手动拨动卡盘即可转动工件，始终把焊缝保持在平焊位置，大幅降低立焊、仰焊的操作难度，减少焊接缺陷。

　　建模过程中所有装配关系完全按照实际机械配合逻辑搭建，三爪卡盘的卡爪和盘体的滑槽做了滑动配合约束，压杆和导向套设置同轴配合，框架的型钢拼接处保留了实际焊接的搭边余量，没有出现干涉的虚配结构；对需要现场加工的安装面、锁紧孔位都做了特征保留，结构工程师拿到模型后可以直接根据自身车间的工件尺寸范围，调整立柱高度、卡盘规格、压头行程，衍生出适配不同直径、不同高度工件的系列化焊接工装，也可以在框架侧面加装焊枪调节支架、气动压紧组件，升级为半自动环缝焊接专机，在五金管件、压力容器配件、机械筒体类零件的焊接工序中直接落地使用。
