铰接式工业传感安装支座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:619351
  • 铰接式工业传感安装支座结构设计

  这套铰接式传感安装支座的结构设计,核心面向工业现场位移、角度类检测元件的搭载需求,常见于自动化生产线工位定位、工程机械动作行程反馈、工装夹具开合状态监测这类场景。在实际产线布局里,检测元件往往不能直接固定在刚性机架上——被测运动件存在小幅摆动、装配公差累积或者运行振动,硬连接会让传感探头受侧向力磨损,甚至把冲击载荷直接传回敏感元件内部,造成零点漂移或者芯体损坏。这个支座就是用来在传感单元和安装基础之间做过渡承载,同时预留铰接自由度,抵消不同轴带来的附加应力。

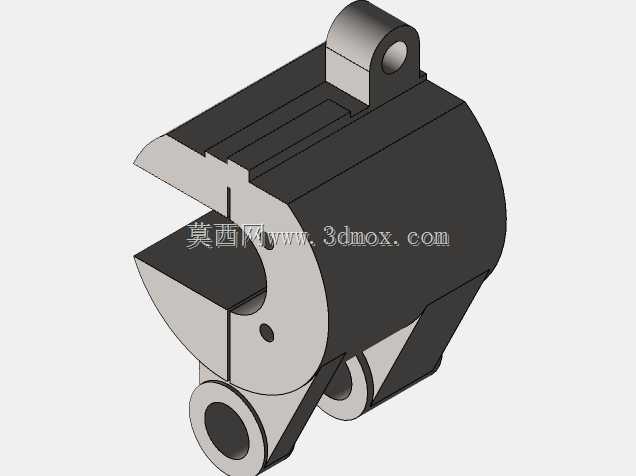

  从结构特征来看,主体采用半包覆的腔体造型,上部开出横向通槽,槽体两侧预留紧固孔位,装入传感元件后可以通过侧向锁止件抱紧固定,槽的开口方向对应被测运动件的行进路径,保证检测端正对触发位置。腔体下部延伸出三组带同轴孔的铰接耳板:顶部单耳、底部双耳的布局,让支座既可以通过上端耳板挂接在机架固定吊点上,也能通过下端双耳配合连杆随动,整个支座可以绕铰接轴做小角度回转,当被测件位置出现偏移时,支座自适应摆转,始终让传感面保持合理检测间距。

  设计思路上优先考虑了现场装调的容错性。常规刚性传感器支架对安装孔位的位置度要求很高,机架焊接后一旦孔位偏差超过2mm,就需要现场扩孔或者加垫片调整,返工量很大。这个铰接结构把安装公差的补偿环节放到了支座自身:上下铰接孔的轴线平行度在加工时控制在0.1mm以内,而支座整体的摆转范围可以覆盖±5°的安装角偏差,装配时只需要把上下销轴穿入对应机架孔位,再锁紧传感元件的抱紧槽,不需要反复修配支架接触面。腔体侧面预留的小定位孔,用来安装限位顶丝,调整好传感初始位置后顶紧铰接轴侧面,既可以保留缓冲余量,也能避免设备长期运行后支座出现不必要的晃动。

  外形尺寸方面,主体腔体的包覆空间适配常见的圆柱形工业传感器,腔体内径匹配主流直径30mm规格的传感外壳,整体长度方向控制在120mm左右,宽度方向不含耳板约70mm,不会在紧凑的工装工位里占用过多布局空间。安装边界需要重点关注三处:顶部单耳的销轴孔中心到腔体上端面距离为25mm,底部双耳的孔中心距腔体下端面为30mm,三组铰接孔的孔径统一设计为12mm,适配标准M10销轴穿装;抱紧槽的开口宽度在自由状态下为32mm,锁紧紧固件后槽体收缩量约2mm,可以牢固夹持外径30mm的传感元件,不会出现打滑转动。

  在工况适配性上,支座的厚实腔体壁可以隔绝车间内的切削飞溅、焊渣磕碰,对内部传感元件起到物理防护作用,耳板和腔体衔接的位置做了三角形加强筋过渡,承受沿销轴径向的冲击载荷时,筋板分散应力,避免耳板根部出现断裂。实际使用中这类支座常配套接近开关、行程传感器使用,在焊接工装的夹紧臂位置,支座随夹紧臂摆动,实时反馈夹具是否到位;在物流输送线的摆挡机构上,支座挂接在机架侧方,检测挡块的升降位置,铰接结构抵消输送线运行带来的振动,减少传感信号的误触发。建模过程中需要重点保证三处铰接孔的同轴度、抱紧槽两侧面的平行度,以及加强筋和主体交接处的圆角过渡,避免应力集中,加工时优先选用铸造成型后再精加工孔位,既保证结构强度,也控制整体零件重量。
