双缸平行布局集成式传感安装基座

　　这套集成式双平行缸体安装基座，在自动化产线的检测工位、工装夹具的执行端以及小型液压气动模组的集成布局里都十分常见，很多现场做非标设备改造的工程师，在需要把执行元件、检测元件、管路接口全部收拢在一个紧凑安装空间内时，都会优先采用这类一体化基座结构，省去多块拼接安装板带来的累计公差，也减少了零散连接件松动带来的运维隐患。

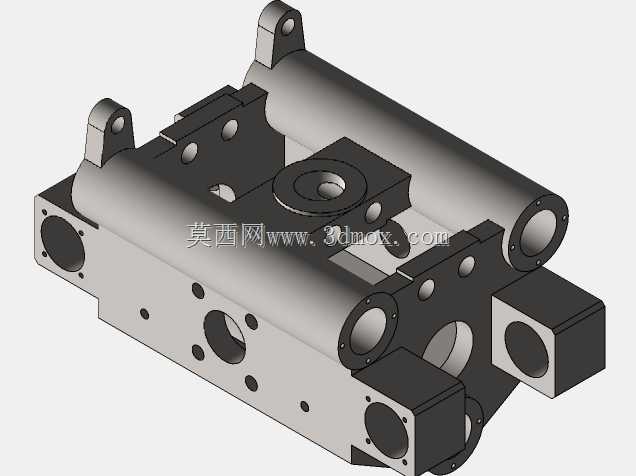

　　从实际使用场景来看，这类基座往往直接作为小型执行模组的主体承载框架：两根平行布置的圆柱筒体内可集成直线导向轴、小型气动活塞杆或者流体通路，两侧伸出的带孔吊耳既可以作为模组整体吊装的挂点，也能穿入铰接销，让整个模组绕固定轴做小角度摆动，适配工件姿态需要微调的检测工位。基座本体上密布的不同孔径通孔，分别承担不同功能：大直径的同轴通孔是流体或者驱动杆的穿行通道，中等孔径的螺纹孔用于固定端盖、安装检测传感器，小规格的沉孔则是用来把整个基座锁固在设备安装面板上的连接孔位，所有孔位的位置度在建模阶段就按照装配公差做了约束，避免后期加工完成后出现孔位错位、装配件干涉的问题。

　　设计这套结构的时候，首先要敲定的就是两根平行缸筒的中心距，这个尺寸直接决定了整个基座的横向安装边界：中心距过小，缸筒之间的安装板没有足够空间布置中间的检测元件安装座，中心距过大则会让整个模组的横向尺寸超出设备预留的安装空间，也会让两根缸体的受力力臂过长，带动负载动作时产生额外的倾覆力矩。从模型的结构比例来看，基座整体采用长方体叠加双圆柱的布局，底部的方形安装块预留了和设备机架对接的基准面，四个角的连接孔间距按照标准工业安装孔位排布，不需要额外做转接板就能直接固定在常规的铝型材工位或者钢制工装台面上。

　　结构设计上没有采用分体拼接的方案，而是把缸筒支撑座、中间安装平台、两侧铰接耳、底部安装块全部整合为一个整体构件，这样处理的好处非常明确：分体式结构需要在多个零件之间做定位销配合，长期受往复冲击载荷后，拼接面容易出现微动磨损，导致两根平行缸筒的同轴度、平行度超差，进而出现活塞杆卡滞、导向杆磨损不均的问题。一体化的基座在加工时一次装夹就能完成大部分关键孔系的镗削加工，基准统一，装配时只需要把缸套、端盖、密封件依次装入对应孔位即可，装配工序的累计误差能控制在很小的范围内。

　　基座正面和侧面预留的多个不同朝向的安装平面，是专门为传感器布置准备的：在模组执行夹紧、顶升或者摆动动作时，工程师可以在这些平面上安装接近开关、位置传感器或者压力检测元件，不需要额外焊接或者粘接传感器支架，既保证了检测元件的安装刚性，也让走线可以沿着基座侧面的预留空隙排布，避免设备运行时管线被运动部件剐蹭。中间凸起的带台阶圆孔座，既可以作为转轴的支撑座，也能用来安装行程检测的触发凸轮，让整个模组的动作位置反馈直接集成在基座本体上，不需要在设备周边额外搭建检测支架。

　　安装边界方面，整个构件的外轮廓没有突出的尖锐棱角，所有外接的管路接头、电气接头都可以从缸筒端面的法兰孔位引出，基座底部的安装面做了铣平处理，和机架贴合时不需要额外加调整垫片就能保证水平度，两侧的铰接耳孔同轴度在建模时就做了跨特征约束，穿入铰接销之后不会出现别劲卡滞的情况。对于需要在狭小空间内集成驱动、检测、支撑功能的非标设备来说，这种高度集成的基座结构，既能压缩模组整体占用空间，也能大幅降低后期装配和维护的工作量，在小行程精密执行机构里的适配性非常强。
