PDN轴承箱阶梯传动轴结构设计

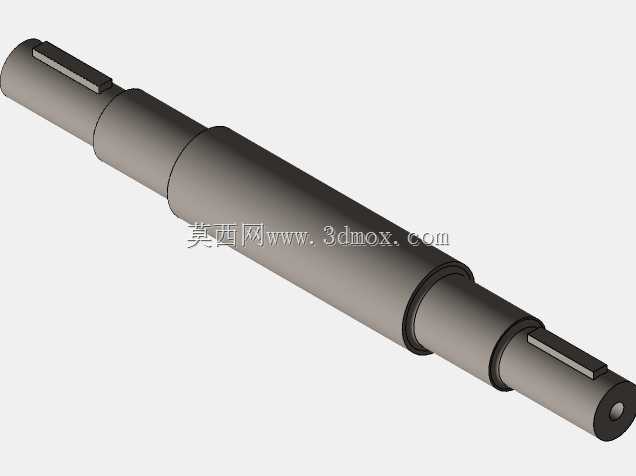

　　该轴类零件围绕PDN轴承箱内部回转支承需求展开，整体采用多段阶梯轴结构，轴身沿轴向依次布置不同直径的圆柱段，各段轴径变化处设置清晰轴肩，轴肩端面作为轴承内圈、传动件、定位套的轴向定位基准，装配时可直接依托轴肩端面限制零件轴向窜动，无需额外加装大量定位挡圈，简化轴承箱内部装配流程。轴身预留两处环形轴承安装位，轴段直径与所选滚动轴承内孔公称尺寸匹配，安装位表面预留磨削加工余量，实际加工后可达到较高表面粗糙度与圆度要求，保障轴承内圈与轴颈过盈配合的贴合度，运行时避免轴颈与轴承内圈出现相对滑动、磨轴故障。轴的一端加工有平键槽，键槽沿轴段轴向延伸，槽宽、槽深与标准平键尺寸适配，用于安装联轴器或者带轮，将外部动力输入轴系，

　　扭矩通过键连接在轴与传动件之间传递，相比单纯过盈传动可承载更大冲击载荷，适配轴承箱驱动端的动力传输场景。轴的另一端设置小直径伸出段，可配套安装测速齿盘、位置触发块或者辅助检测元件，为轴承箱运行状态监测提供安装基础，也可作为从动端连接后续负载，拓展轴系使用场景。从安装边界来看，整根轴为轴向贯通式长轴结构，径向最大尺寸为中间轴肩处直径，装入轴承箱时，两端轴颈分别穿入箱体两侧的轴承座孔，轴承外圈落座在箱体轴承座内腔，轴的轴向总长度需匹配轴承箱两侧壁间距，两端伸出箱体的轴段长度需预留传动件、密封件的安装空间，轴端与箱体外壁之间预留密封腔体，可装入毡圈油封或者骨架油封，避免箱内润滑脂泄漏、外部粉尘进入轴承啮合区域。设计过程中，

　　各段轴径的差值经过合理匹配：轴肩高度既要满足轴承内圈的定位挡边要求，又要避免轴径突变过大造成应力集中，轴肩过渡位置设置圆角，圆角半径小于轴承内圈倒角尺寸，既保证轴承端面可以完全贴紧轴肩定位面，又能降低轴在交变扭转载荷下圆角处的断裂风险。键槽位置避开轴肩过渡圆角区域，槽端距离轴段端面留有足够距离，防止铣削键槽时破坏轴肩结构，同时降低键槽端部的应力集中系数。该轴作为轴承箱核心回转零件，主要应用在中小型工业传动轴承箱组件中，配套输送设备、小型动力机组、实验台架等场景，工作时随动力源同步旋转，支撑轴上安装的叶轮、齿轮或者联轴器，保持回转部件的径向跳动与轴向窜动在允许范围内，保障整套传动机构运行平稳。建模时完整还原各段轴的圆柱轮廓、轴肩端面、

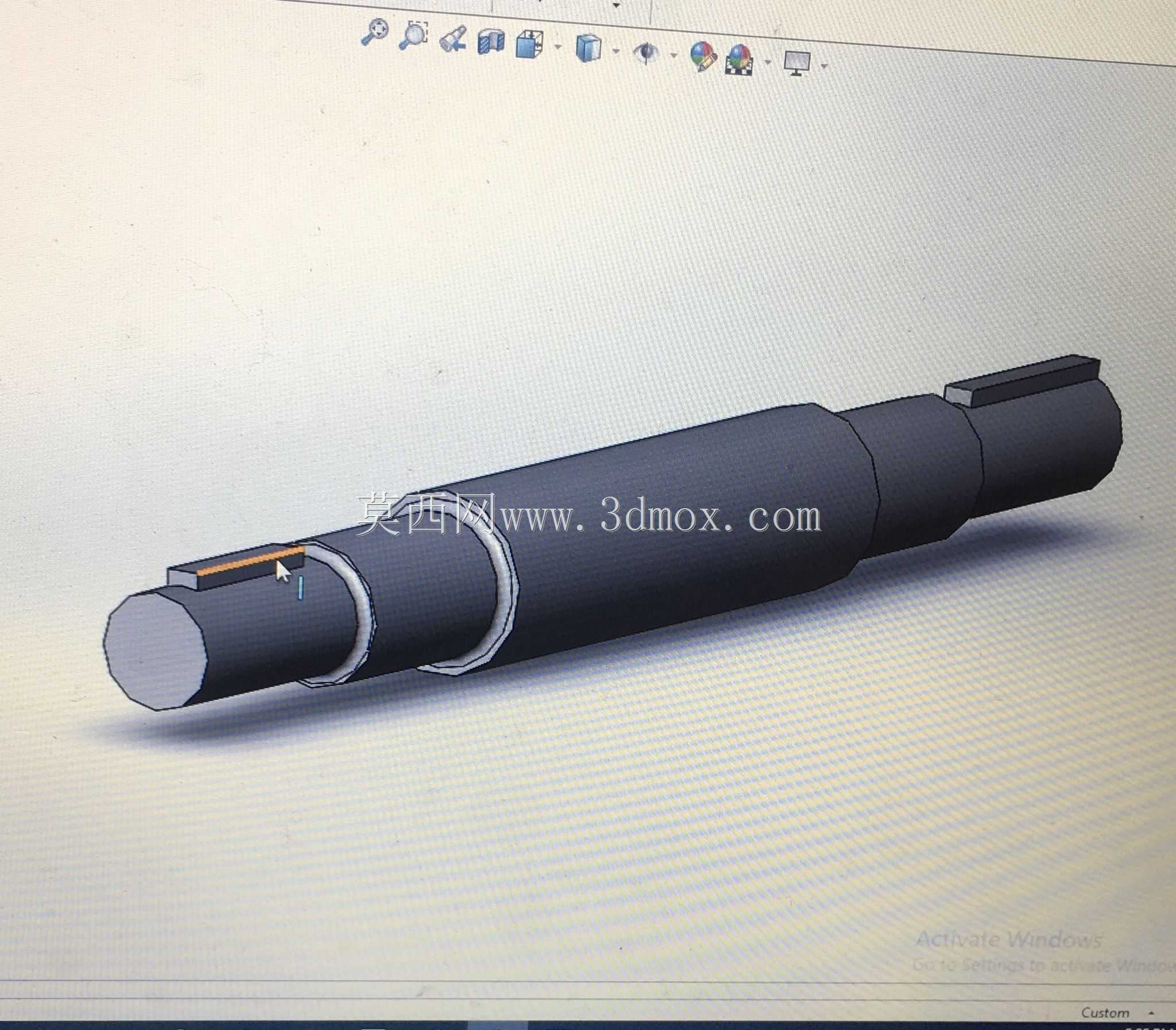

　　过渡圆角、端部键槽细节，所有特征参数均可直接对接后续工程图生成，加工人员可依据模型标注的各段直径、轴向长度、键槽尺寸完成车削、铣键槽、磨削轴颈工序，装配人员也可通过三维模型提前核对轴与轴承、箱体、传动件的配合间隙，提前发现轴向尺寸干涉、轴肩高度不足等设计问题，缩短轴承箱整套产品的开发验证周期。
