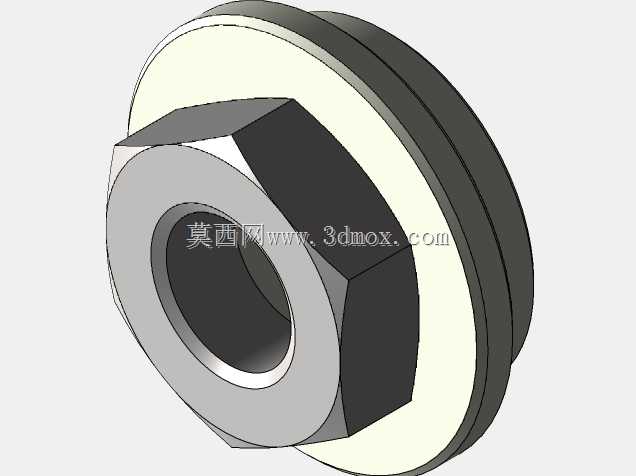

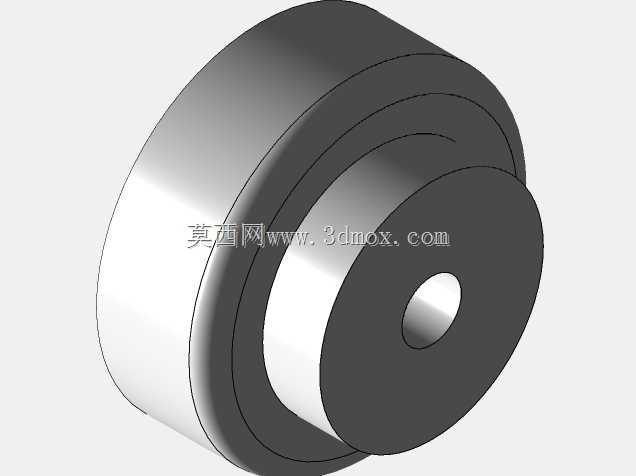

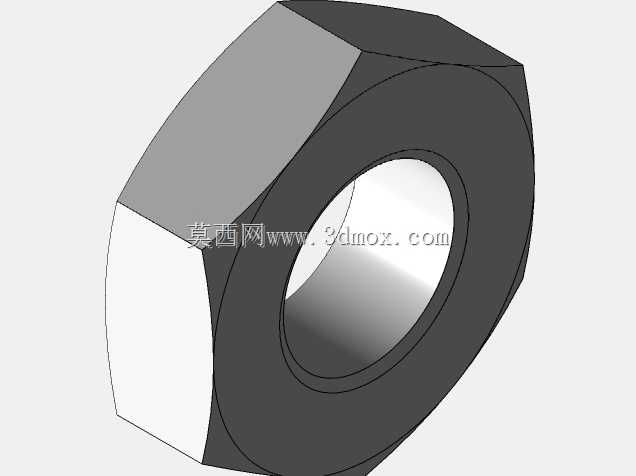

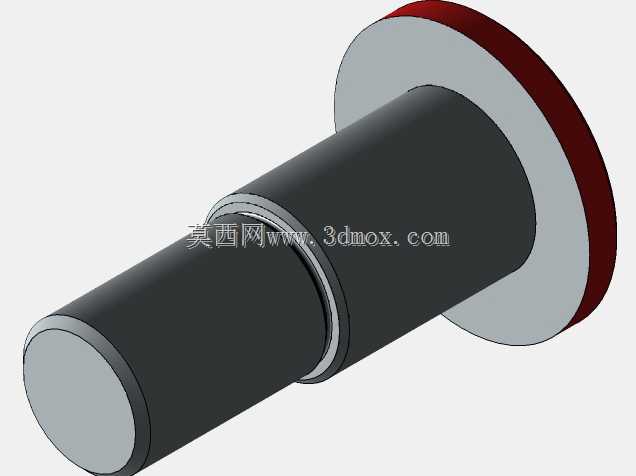

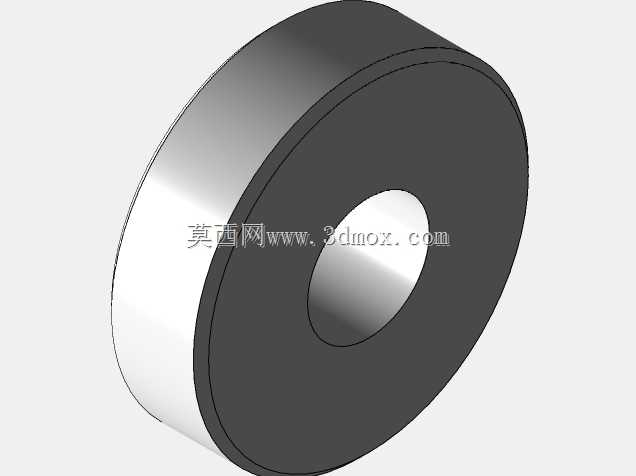

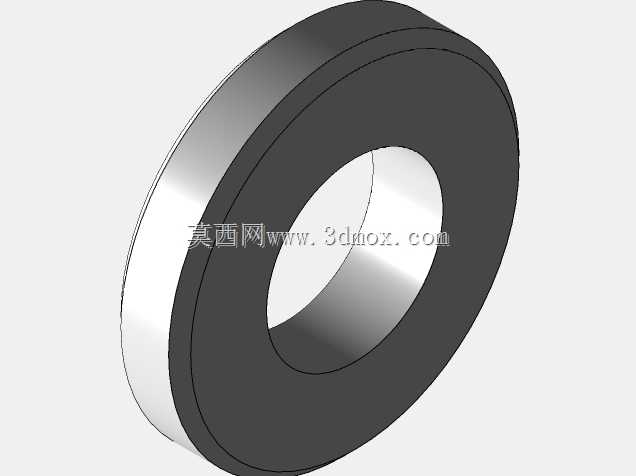

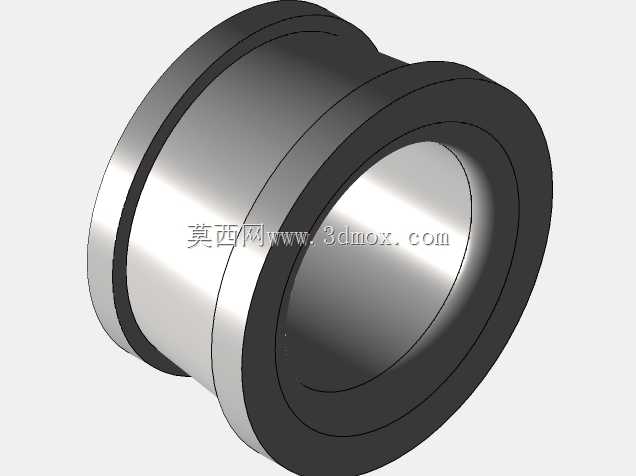

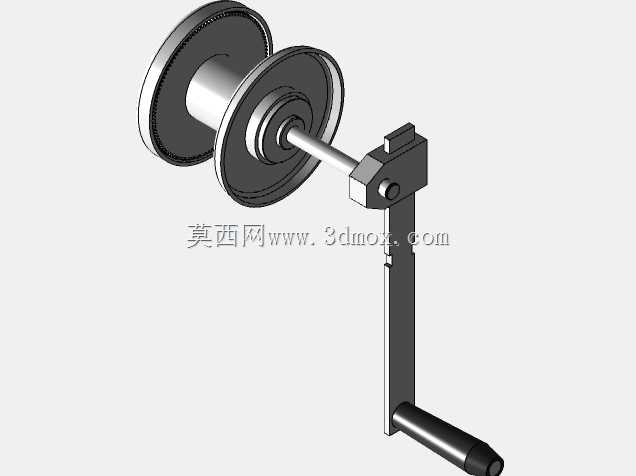

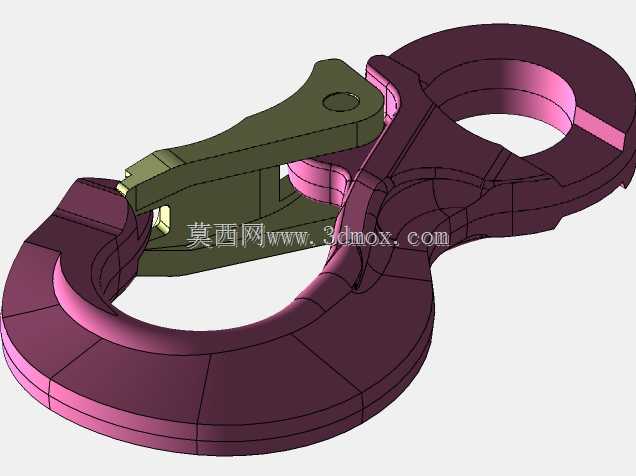

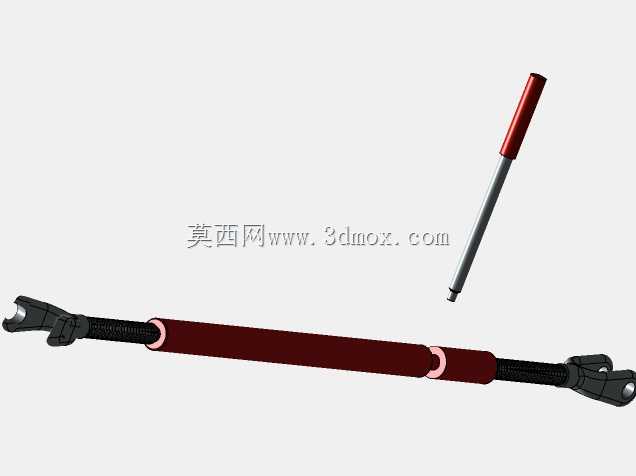

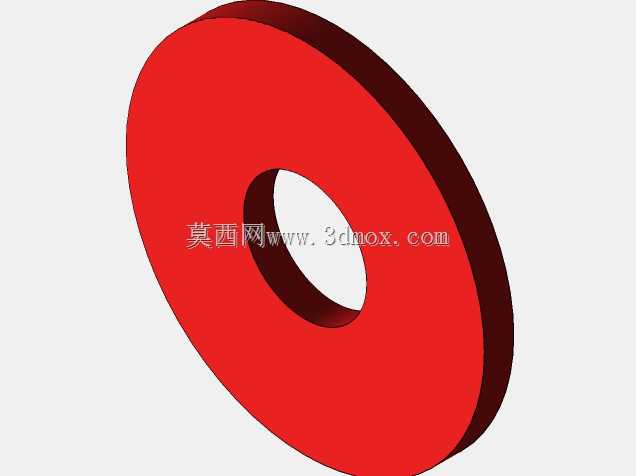

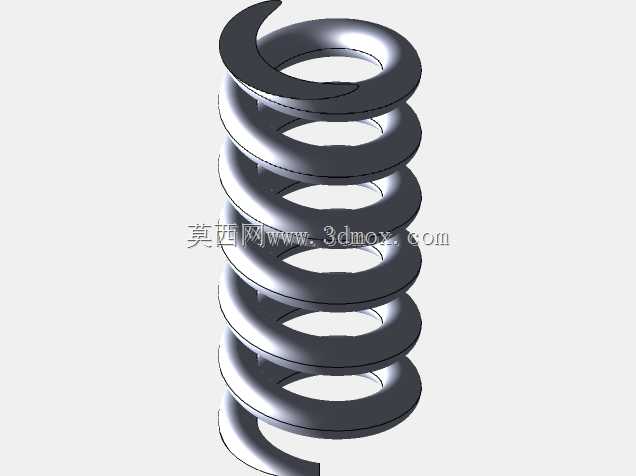

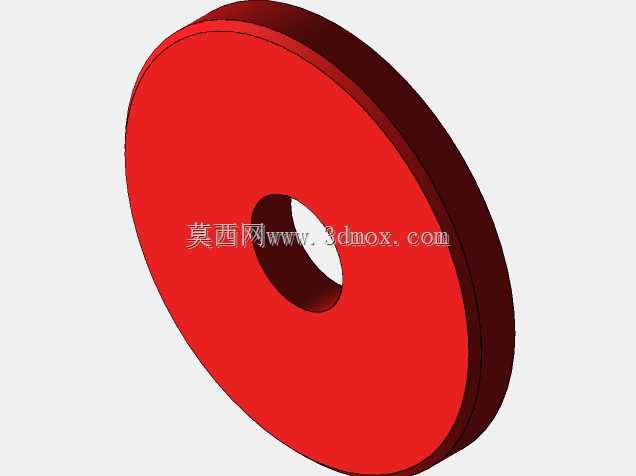

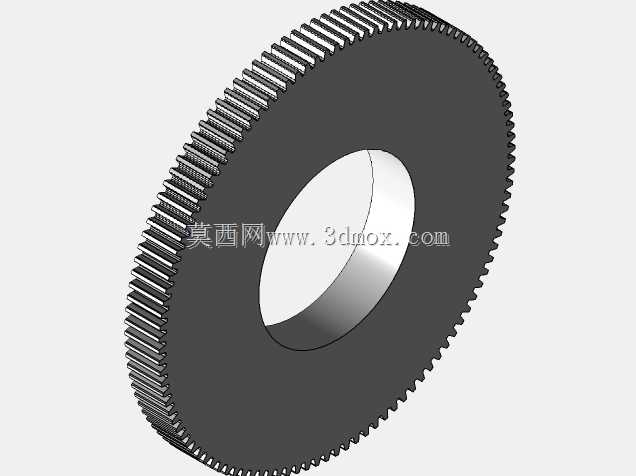

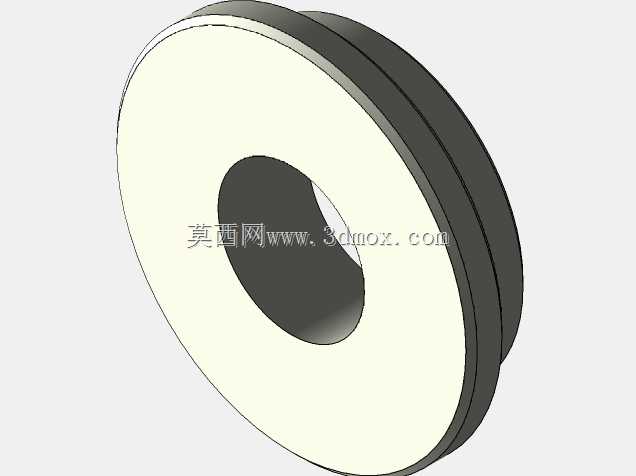

该轮体结构面向大吨位吊柱起重设备的行走与回转承载场景,在车间重型工位转运、固定工位起重立柱配套、重载工装移动平台等工况中承担径向承重与侧向导向作用。整体结构采用同轴三段式布局:中心为带内孔的金属轮毂,中段设置六角形锁紧定位段,外侧嵌套大直径轮缘,轮缘外圈预留环形嵌槽,可适配包胶层、导轨限位或者耐磨衬套的装配需求。

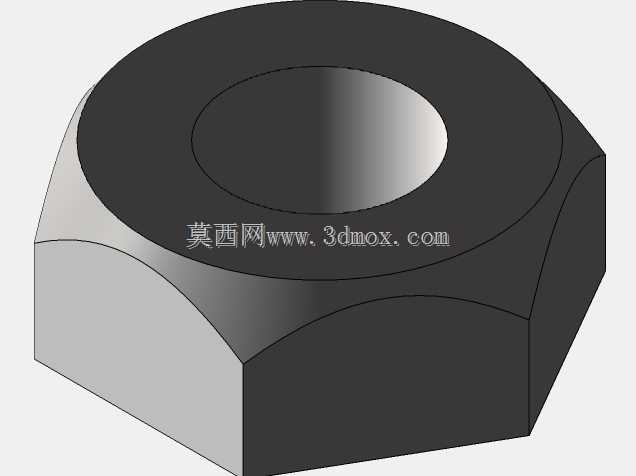

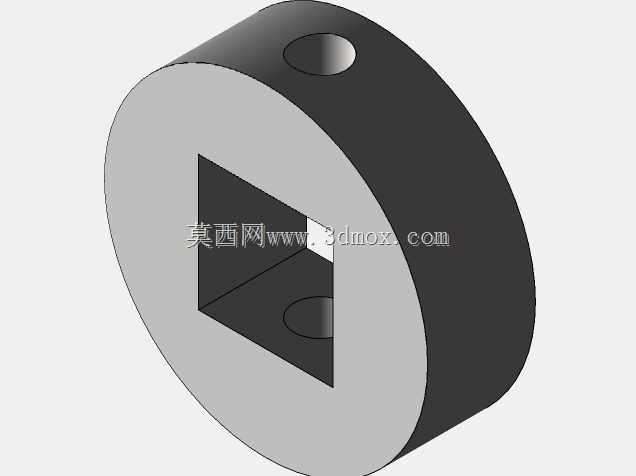

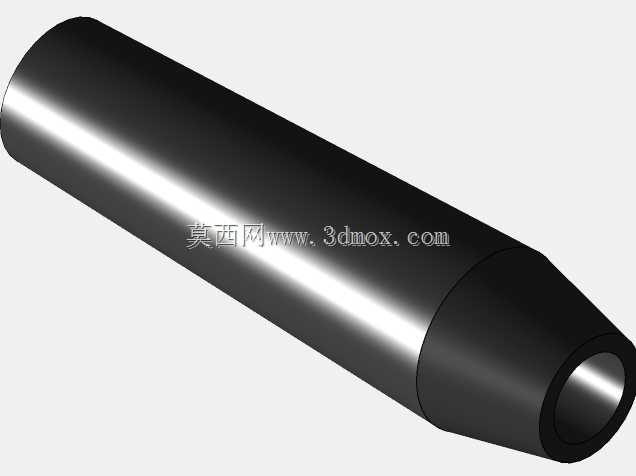

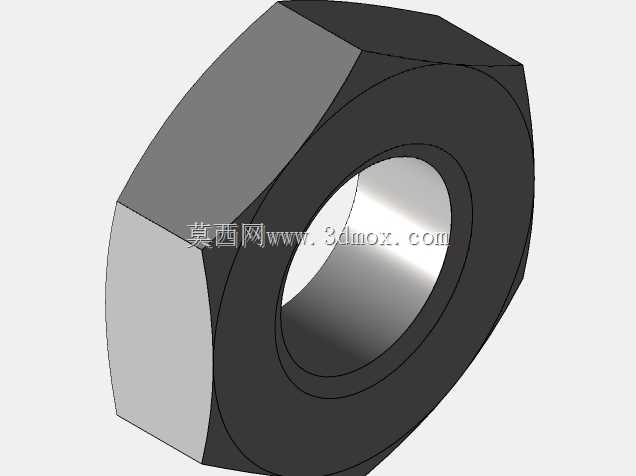

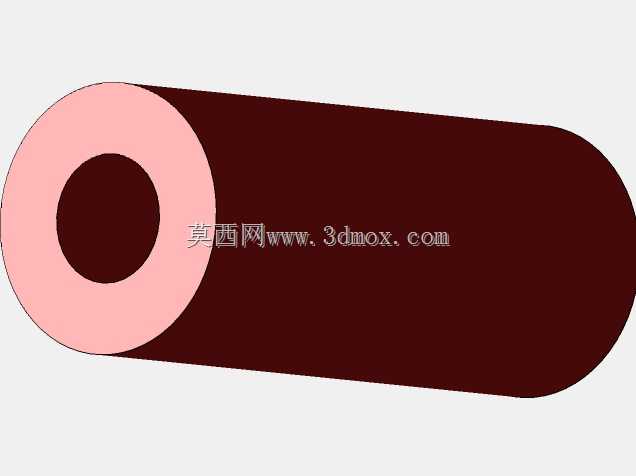

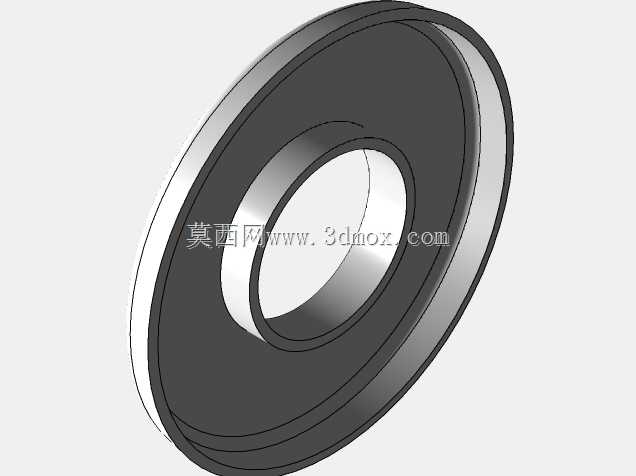

从受力逻辑来看,中心通孔用于穿装主轴或者固定销轴,孔径与轴段采用过渡配合,端面预留压紧余量,装配时可通过轴端锁止结构限制轮体轴向窜动;六角段并非扳手操作结构,而是作为周向防转定位面,当轮体作为从动承载轮使用时,六角面可与支座卡槽嵌合,抵消轮体在启停、偏载工况下产生的周向扭转力矩,避免轮体与轴之间出现相对滑转磨损。外侧轮缘采用双层台阶设计,外层大直径轮面接触行走轨道,内层台阶面作为轴向限位,当轮体沿工字钢轨道或者平面导轨行走时,台阶侧面可贴靠轨道侧边,抵消吊重偏摆带来的侧向力,防止轮体脱轨。

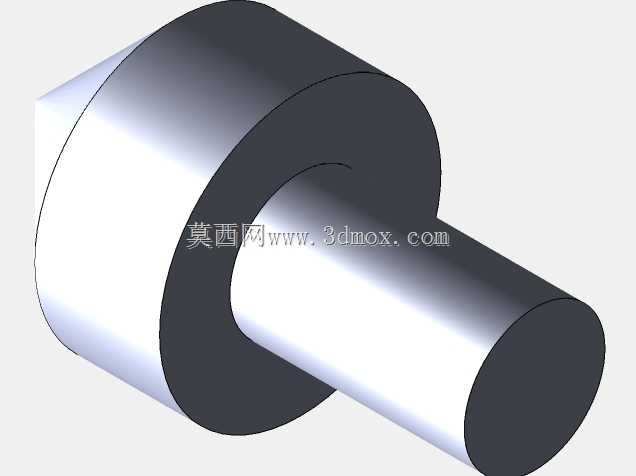

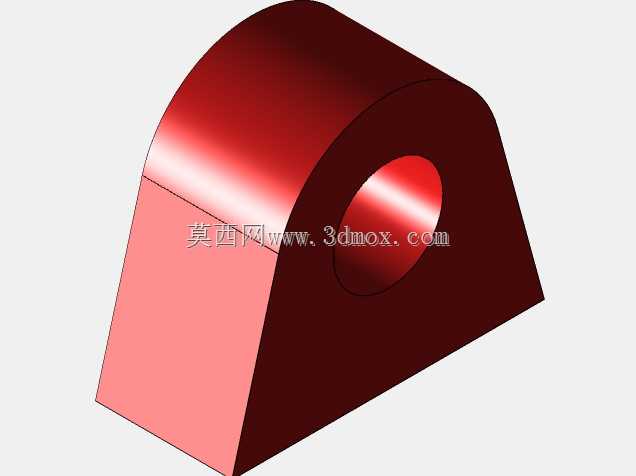

设计过程中优先校核了轮面的接触应力:大直径轮缘有效增大了与轨道的接触线长度,在同等吊重载荷下可降低轮面与轨道的接触压应力,减少长期运行后的轨道压痕与轮面磨损;轮缘与轮毂之间采用台阶止口定位,二者同轴度由加工止口保证,避免装配后轮面出现径向跳动。六角段的对边尺寸与相邻支座开口尺寸匹配,装配时无需额外加工键槽,依靠六面贴合即可传递扭矩,在需要快速拆换轮体的维保场景中,松开轴端紧固件即可直接将轮体从支座侧方抽出,减少停机维保时间。

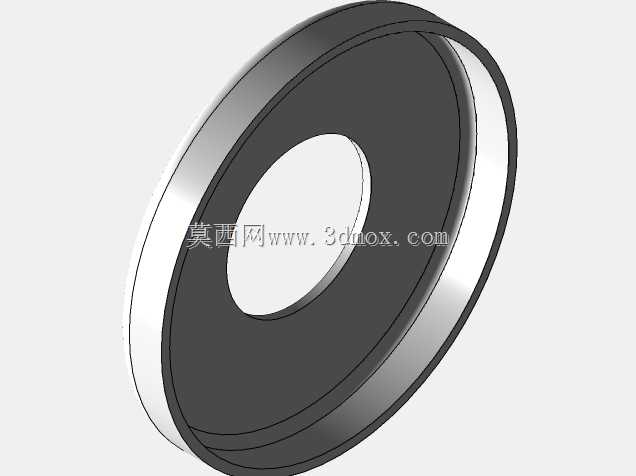

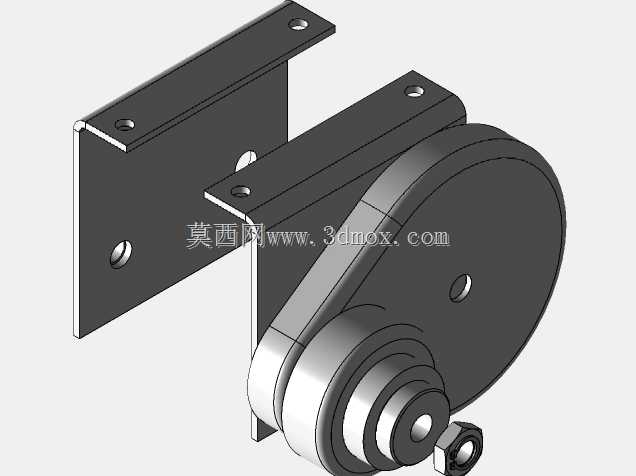

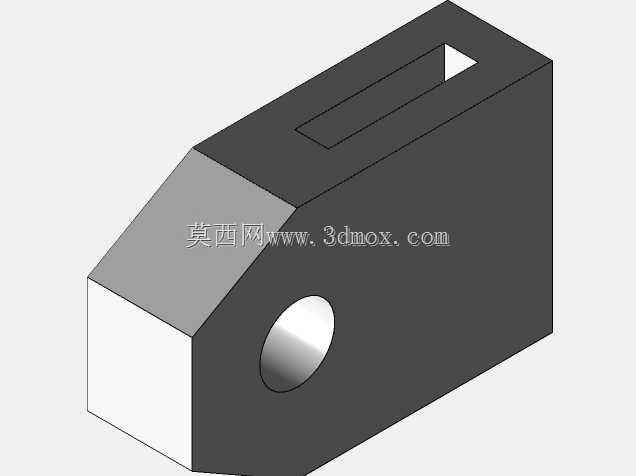

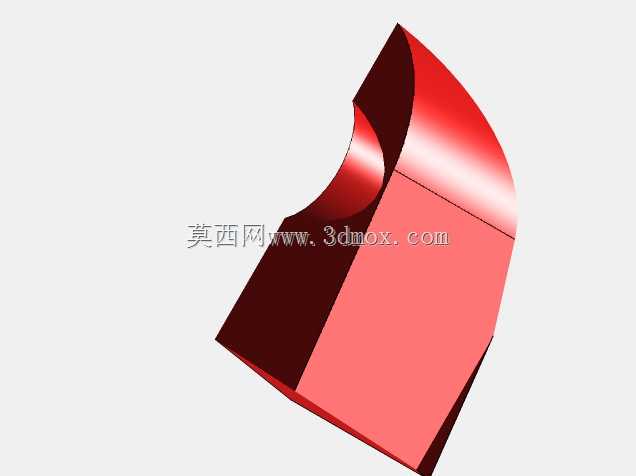

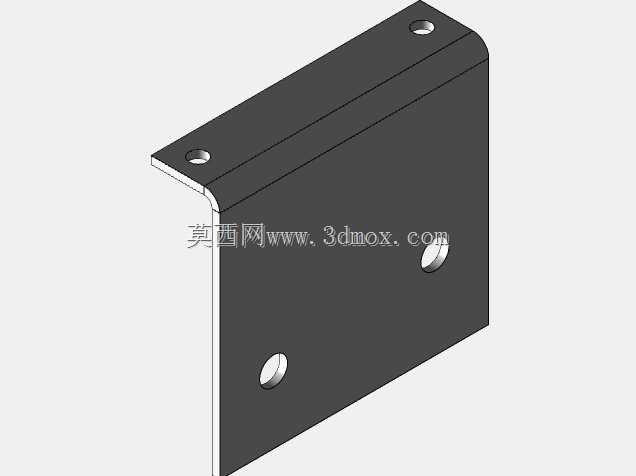

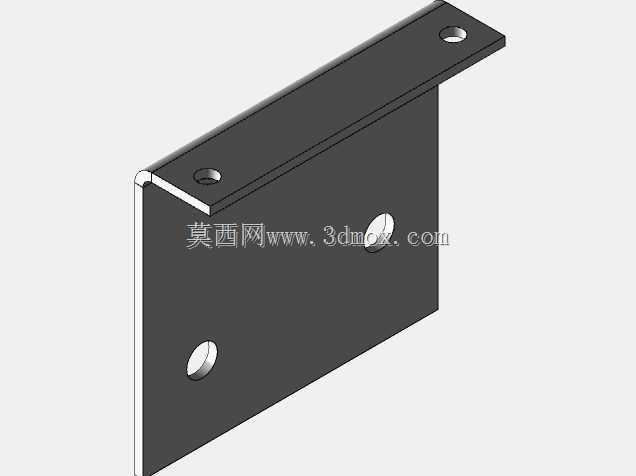

安装边界方面,轮体总厚度由外侧双层轮缘与内侧六角段叠加构成,设计支座时需在轮体两侧预留对应宽度的安装空间,轮缘外径与轨道铺设间距需保留单侧2至3毫米的活动间隙,既防止运行中轮缘卡滞轨道,又避免间隙过大导致轮体行走时横向窜动;中心孔轴线与轨道顶面的平行度需控制在机械安装常规公差范围内,防止轮面单侧偏磨。轮缘外圈的环形槽可根据工况选配嵌装聚氨酯耐磨层,在车间地坪行走时可降低噪音、保护地面,若沿钢制轨道使用则可直接采用金属轮面,槽体可作为储油槽留存润滑脂,减缓轮轨磨损。

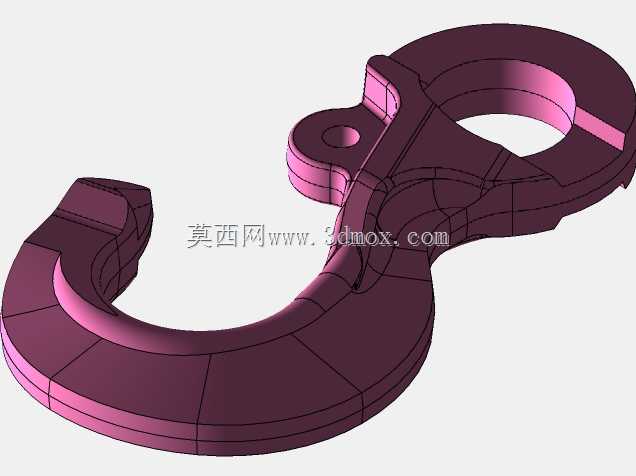

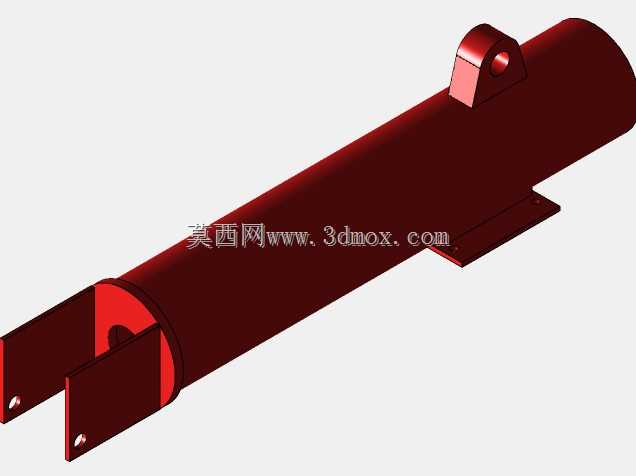

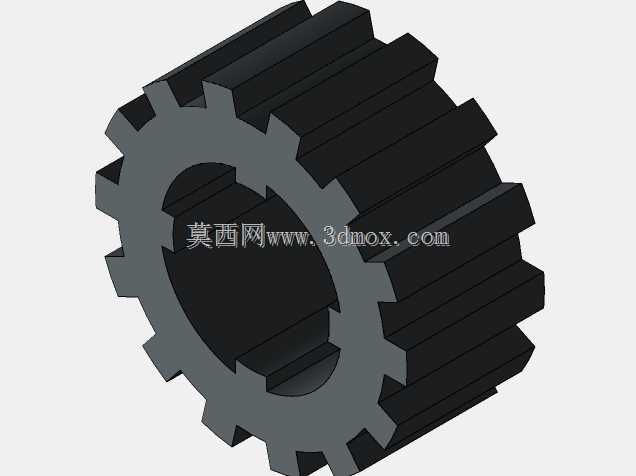

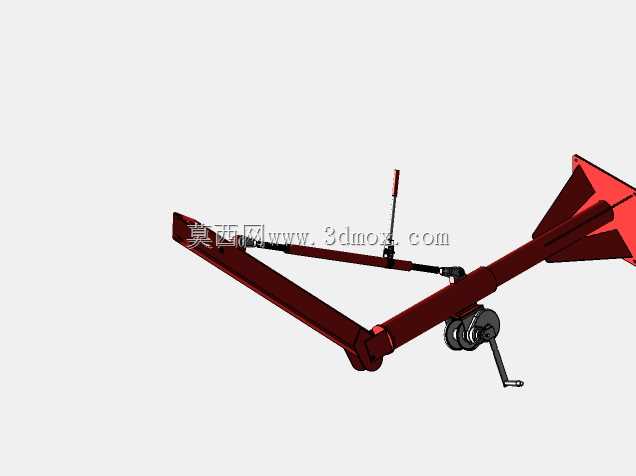

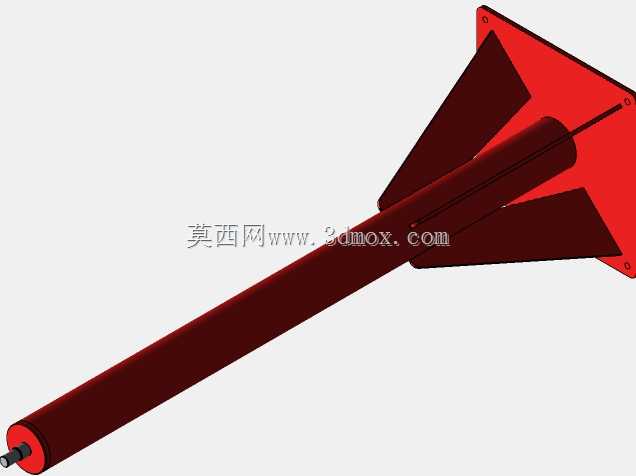

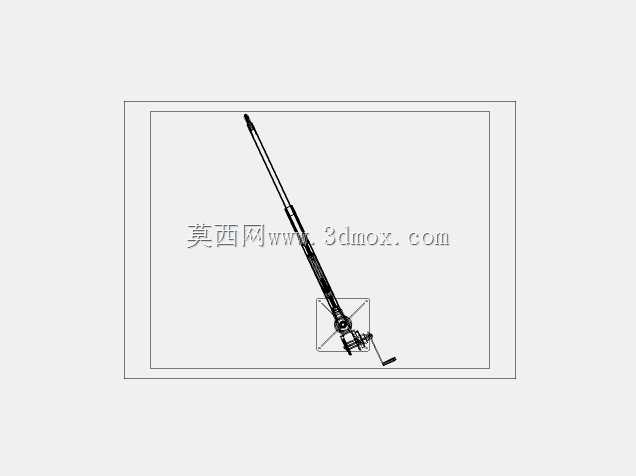

在吊柱起重机的实际布局中,该类轮体通常成组布置在吊柱底座下方,多轮共同分担整机与吊重的总载荷,单轮的承载冗余量需按照偏载工况下最大单轮支反力选取,避免起吊偏置重物时个别轮体过载。结构建模时需重点保证中心孔、六角定位段、外轮面三者的同轴度,以及轮缘两端面与轴线的垂直度,这些形位公差直接决定轮体运行时的平稳性;六角段的棱边需做小倒角处理,避免装配时与支座卡槽发生干涉,轮缘的所有锐边倒钝,消除应力集中点。针对户外或者多粉尘工况,还可在中心孔两端加装防尘端盖,阻挡粉尘进入轴孔配合面,延长轮体与主轴的磨损周期。
