立式双柱升降检测传感支撑梁架

　　这套立式梁架结构主要面向车间检测工位、自动化装配线旁的尺寸复核工位以及实验室内的传感测量单元，承担传感器、测头或小型执行末端的高位承载与竖直方向位置调整任务。从现场布置来看，它并不直接参与工件的切削或搬运，而是作为测量系统的刚性依托，把位移、接近、视觉类传感元件维持在稳定空间位置上，避免手持或临时支架带来的晃动偏差。

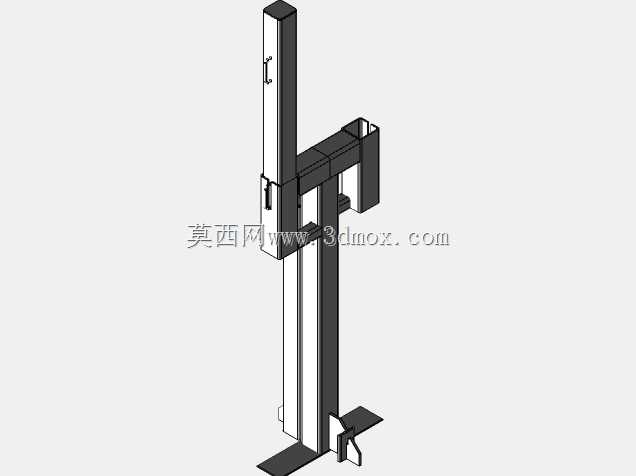

　　结构主体采用两根平行布置的长立柱，一根作为主升降导向柱，截面接近矩形，内部预留直线导轨或滑动衬套的安装空间；另一根配合形成侧向约束，使横梁在伸出较长时仍能保持扭转刚度。横向短梁跨接在立柱之间，端部带有滑块式连接座，连接座与立柱接触面设计成包覆式，既传递竖直载荷，也限制横梁绕水平轴的转动。底部设有向外延展的脚板，脚板上开出安装孔，可通过地脚螺栓固定在铸铁平台或混凝土地面上，防止高重心状态下出现倾覆。

　　设计思路上优先保证的是竖直运动的直线度与重复定位稳定性。主立柱采用分段式箱体焊接或型材拼焊结构，壁厚在满足轻量化的同时保留足够的抗弯截面模量；立柱顶端做封板处理，既增强端部刚性，也为限位开关、缓冲块提供安装面。横梁与滑块之间设置可调压板，装配时可通过螺钉微调压板与导轨面的间隙，补偿加工误差带来的预紧力变化，这种结构在长期使用后出现磨损时也能重新张紧，不必整体更换导向件。

　　从外形尺寸边界判断，整机高度明显大于横向宽度，属于窄高型设备，占地面积较小，适合布置在生产线两侧的狭窄通道旁。立柱底部到顶端的有效行程覆盖了常见工件从地面托盘到工作台面的高度差，横梁可沿立柱全程移动，并在任意位置通过锁紧机构固定。横向伸出长度控制在保证悬臂挠度的范围内，末端安装面预留标准孔距，方便直接固定传感器支架或测量表头，安装面与立柱导向面之间的平行度在加工时通过一次装夹铣削保证，减少后续装配校正工作量。

　　实际使用中，被测工件放置在梁架前方的固定工位，操作人员或驱动机构带动横梁升降，使末端传感器到达待测高度；侧向的辅助立柱上同样设置有可移动的夹持座，用于布置第二测点或安装拖链、管线，避免电缆随横梁运动时悬空摆动。底部脚板下方建议加装调整垫铁，在地面不平整时先调平再锁紧，否则立柱倾斜会直接转化为测量方向上的系统误差。

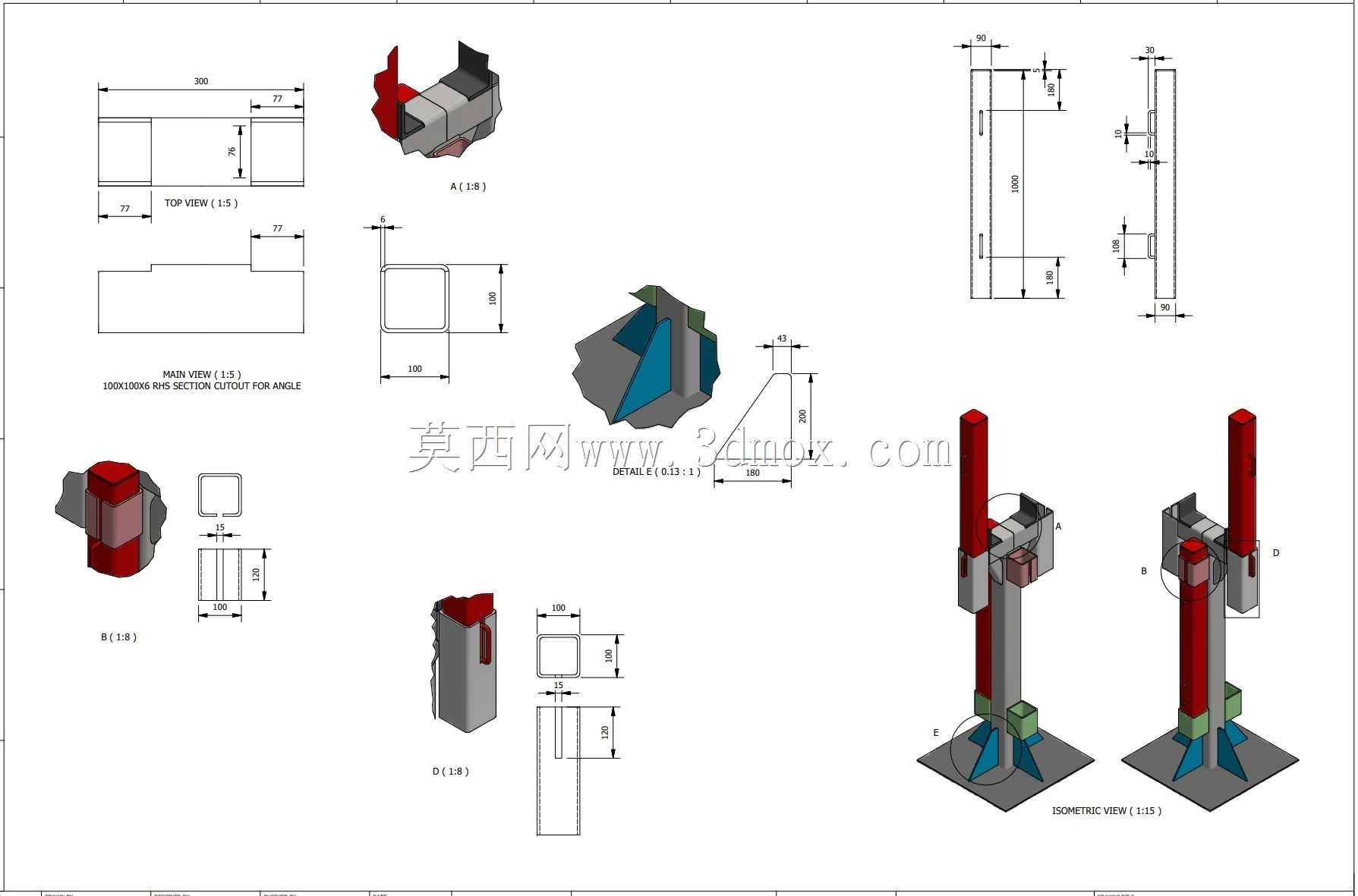

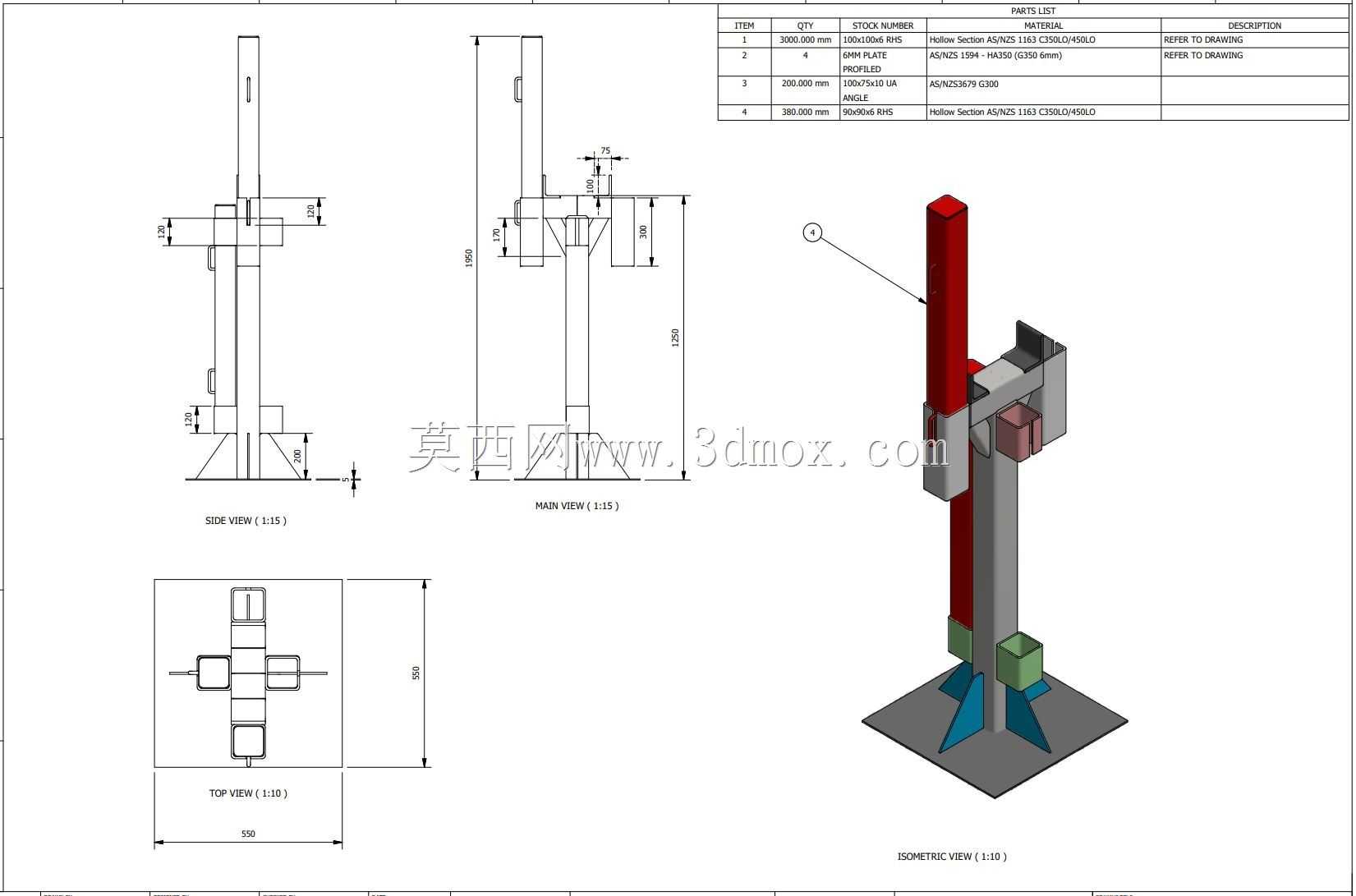

　　建模时把焊接箱体、滑块、锁紧手柄、安装脚板以及末端连接法兰都拆分为独立零件，便于在工程中分别出图与核算。导轨配合面、螺栓孔位、销钉定位孔都按实际装配关系建模，结构工程师可以在此基础上替换不同截面的型材、调整立柱高度或横梁跨距，以适配更大尺寸工件的检测需求；电气与自控人员也能依据模型预留的走线空间布置传感器线缆与限位信号，使整套测量支撑装置在自动化产线中稳定承担定位与检测支撑职能。
