8毫米刻度链式悬挂吊具结构设计

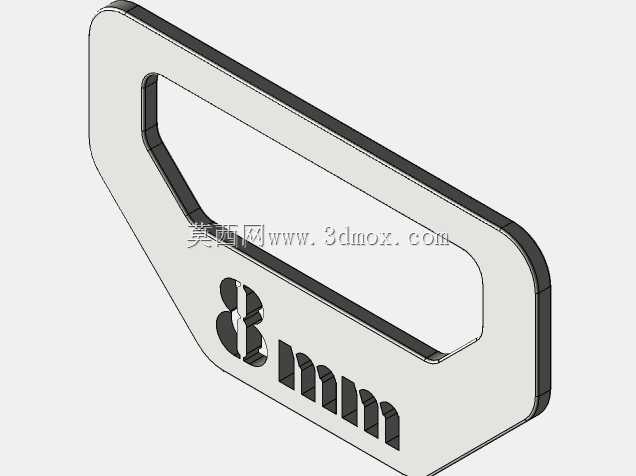

　　在车间工位排布、轻型物料临时悬挂以及工装夹具辅助吊挂场景中，这类带8毫米刻度标识的链式悬挂件承担着快速挂载、间距标识与轻量化承重的作用。零件整体采用等厚板材切割成型，轮廓为闭合式扁环结构，长向开设贯通式长槽，槽体两端做圆弧过渡，既规避了尖角处的应力集中，也让链条、挂钩或者扎带能够顺畅穿入槽内完成挂载。外轮廓并非规则矩形，靠近挂载端的侧边做斜切收边处理，在保证整体结构刚度的前提下，削去了非受力区域的多余材料，单件重量更低，批量使用时也能减少悬挂支点的额外负载。

　　从受力路径来看，当吊点拉力作用在长槽内侧弧面时，载荷会沿着环体两侧的实体壁面向远端传递，整个闭合环形成自平衡的受力框架，不会出现开口挂件受拉后张口变形的问题。板材厚度方向的棱边做了一致的倒角处理，三维模型中可以看到侧壁与正反面之间保留均匀的过渡边，实际加工后能够去除切割毛刺，避免穿设链条时刮伤链节表面，也能防止操作人员拿取时被锐边划伤。正面下沉雕刻的8mm字样与连续毫米刻度并非装饰性特征，在多吊点同步排布的生产线旁，工人可以直接通过件体上的刻度快速确认相邻悬挂件的间距规格，不用额外拿取卷尺反复测量， especially 在密集吊挂轻型传感器线束、气动管路或者小型工装料盒时，能够快速对齐挂载间隔，保证各吊点受力均匀。

　　设计过程中首先要锁定的是内槽的有效通行宽度，槽内净空需要兼容常用的小型起重链条链节厚度，同时也要允许标准弹簧挂钩的钩身顺利穿过，槽端圆弧半径要和挂钩接触面的弧度匹配，避免挂钩受拉后卡在槽口直角位置，造成局部点接触压痕。外轮廓的斜切角度需要结合板材的抗弯截面模量核算，斜切区域不能切入主受力壁的有效承载宽度，否则在额定载荷下侧壁容易出现侧向弯折。刻度字符采用下沉阴刻方式成型，字符深度控制在板材厚度的十分之一以内，既保证刻字清晰可辨，又不会因为刻槽过深切断截面受力面积，导致字符根部出现应力裂纹。

　　安装边界方面，该挂件不需要额外的固定基座，使用时直接将链条一端穿过中部长槽，环体自身可以绕穿入点小角度摆动，自动适配吊挂载荷的重心方向，避免附加扭转力矩作用在链节上。多个挂件并排布置时，相邻两件的外轮廓最小间隙需要预留出板材厚度加上摆动余量，防止载荷晃动时两件互相磕碰干涉。如果配合横杆挂载使用，横杆直径不能超过内槽的短向净空，保证挂件能够沿杆身滑动调整位置，滑动到指定点位后再通过挂钩锁止定位。

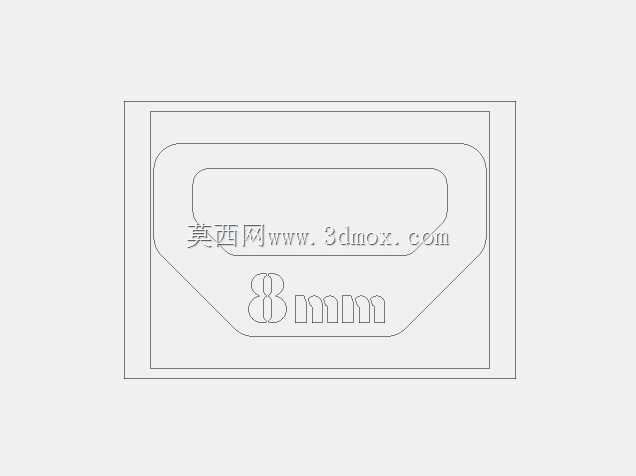

　　从工艺实现角度，该结构非常适合激光切割一次性成型外轮廓与内槽，后续只需要做去毛刺、倒角和表面防锈处理，不需要冲压模具投入，小批量试制和大批量量产的成本都能控制在较低水平。三维建模阶段需要重点核对内槽两端圆弧的同心度、刻字特征与板厚的布尔运算结果，避免刻字特征穿透板材或者在侧壁留下碎面，导出加工图纸时要统一标注板材厚度、内槽净宽、外轮廓总长总宽以及刻度的起始位置，车间下料时可以直接根据轮廓图排版切割，不需要二次测绘。在实际工况里，这类挂件常配合轻型工位吊架、传感器安装支架以及小型物料悬挂线使用，依靠闭合环体的高可靠性和表面自带的刻度标识，兼顾挂载安全性与现场排布的便捷性。
