16型带进气口制动气室结构设计

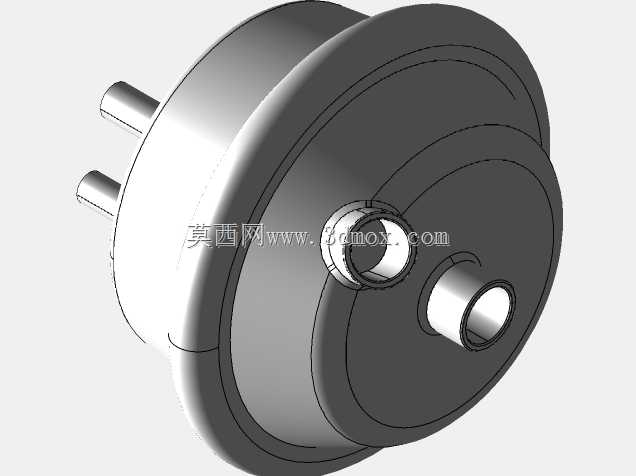

　　该制动气室属于商用车气压制动回路里的末端执行部件，整体采用盘式腔体加侧置进气接头、双推杆引出的布局，在整车制动系统里承担把压缩空气压力转化为机械推力的作用，常见于载货汽车底盘、挂车车桥、轮边制动机构以及部分工业气动制动台架的配套场景。建模时先从腔体承压边界入手，主体为两段扣合的冲压薄壳回转结构，大直径盘腔作为气压力容腔，壳壁预留均匀的翻边扣合余量，沿圆周形成封闭压合边，既保证腔体在额定工作气压下的密封可靠性，也控制壳体整体重量，避免厚壁铸件带来的冗余质量。腔体轴向一侧伸出两根平行的推杆轴，推杆与腔体内置的承压推盘刚性连接，当压缩空气充入腔体内，气压作用在推盘端面上，推动两根推杆同步向外伸出，输出直线制动力，双推杆布局相比单推杆结构，

　　推力分配更均匀，可抵消单侧推杆受载产生的偏载力矩，降低推盘在腔体内卡滞的概率。腔体径向侧壁布置一处侧向进气接口，接口采用带台阶的通孔加外接法兰边结构，台阶面用于压装密封橡胶圈，外接边预留管路对接的安装位，进气方向沿腔体径向切入，气流进入腔体内可沿圆周内壁均匀扩散，避免直吹推盘造成局部受力不均；腔体轴向端面中心还设置一处同轴通孔接口，该接口可作为制动解除时的排气通道，也可根据回路需求接装气压检测接头，实时反馈腔体内工作压力。外形尺寸方面，盘腔最大外径为整个部件的安装包络边界，轴向总长度包含盘腔厚度与两根推杆的伸出长度，建模时严格区分推杆全缩与全伸两种极限位置的包络范围，在车桥安装空间校核时，需预留推杆全伸状态下的轴向运动间隙，

　　避免推杆伸出后与桥壳、制动凸轮臂发生运动干涉；侧向进气接口的径向突出高度也需纳入边界校核，周边预留气管插拔与扳手拧动的操作空间，接口朝向可根据整车管路走向在建模阶段绕腔体轴线旋转调整，适配不同底盘的管路布置角度。安装定位上，盘腔背面的大直径端面作为贴合安装面，通过圆周分布的紧固件固定在车桥支架上，两根推杆的伸出端对接制动凸轮摇臂，推杆轴线与摇臂受力方向保持同轴，降低传动过程中的侧向分力。结构设计阶段重点考量承压壳体的刚度匹配，薄壳腔体在气压反复充排的循环载荷下，扣合边是密封失效的高发位置，建模时在扣合边位置预留多层卷边的结构空间，保证卷边压紧后橡胶密封圈处于均匀受压状态；推杆穿出腔体的位置设置导向套与密封件安装位，

　　导向套长度覆盖推杆全行程的摆动范围，密封件隔绝腔体内压缩空气外泄，同时阻挡外部泥水、粉尘进入腔体内部。在工业台架应用场景中，该类制动气室也可作为气动夹紧动力源，配套在重载输送线的止停机构、矿用设备的紧急制动轮组上，双推杆输出的大推力可直接推动制动抱闸动作，相比电动推杆，气动结构响应速度快，失压状态下可配合弹簧腔自动复位，满足紧急制动的安全要求。建模过程中所有回转面、同轴孔、推杆轴线均做全约束装配匹配，进气接口、中心排气口的通径尺寸按气压回路流量需求设定，避免通径过小造成充气速率变慢、制动响应滞后，整体结构无复杂异形曲面，拆分后的壳体、推杆、接头零件均具备良好的冲压与机加工工艺性，适配批量生产的制造要求。
