车轴提升轴控制阀总成结构设计

　　商用车底盘气路与液压控制回路里，车轴提升控制属于高频动作的功能单元，这套控制阀总成直接承担提升轴的举升触发、压力保持、回落卸荷与状态联锁，在多轴货运车辆、半挂运输车、工程专用车的随动承载系统中应用十分普遍。重载车辆空载或轻载行驶时，将不参与承载的车轴提起，能够减少轮胎非正常磨损、降低整车滚动阻力，同时在复杂路况下通过轴荷转移提升驱动轮附着力；满载工况下控制阀则锁止提升回路，让所有车轴均匀承载，避免单轴载荷超出法规限值。

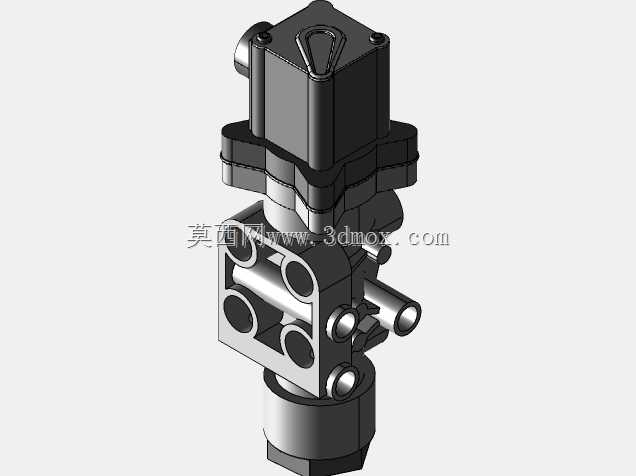

　　从结构拆解来看，总成上部为电磁驱动控制端，方形壳体内部封装线圈、衔铁与先导气路，接电后产生电磁推力推动先导阀芯换位，改变控制气路的通断状态；壳体顶部预留提拉式手动应急结构，当整车气源压力异常或电气回路断电时，维修人员可手动触发阀芯换位，完成提升轴的强制回落，避免车辆带提升轴行驶引发安全隐患。中部为集成式阀块基体，采用铝合金或压铸钢材质加工，块体内部交叉钻设多条气路与油道，将先导控制腔、主阀腔、执行接口、排气口全部集成在同一基体上，省去外接管路与过渡接头，既减少了气路泄漏点，也让整体布局更为紧凑。阀块侧面布置多个圆柱式快插接口与螺纹油口，不同口径对应气源输入、提升气室连接、悬架压力反馈、排气卸荷等不同回路，接口端面预留密封槽，装配时嵌入O型圈即可实现端面密封，侧向伸出的管状接头带定位台阶，插接尼龙气管后可通过卡箍锁紧，整车装配时无需额外找正。下部衔接提升执行机构的连接轴段，轴颈处加工环形卡槽与定位凸缘，和车轴提升摆臂、悬架举升气囊的联动部件对接，阀块底部的四个圆形通孔为固定安装孔，孔位间距按照商用车底盘标准支架尺寸匹配，可直接通过螺栓固定在车架纵梁的安装支座上，安装面加工有沉台，装配时贴合减震垫，能够过滤行驶过程中的路面振动，避免阀芯因长期振动出现移位卡滞。

　　设计过程中首先要满足底盘恶劣工况的使用要求，电磁控制部分的壳体做全包覆密封处理，防护等级达到防尘防溅水要求，车辆雨天行驶、经过泥泞路段时，泥水、沙尘不会侵入线圈与阀芯配合间隙；阀块内部的阀芯配合间隙控制在极小公差范围，既保证阀芯换位动作顺滑，又能阻断高压气体从配合间隙窜漏。气路逻辑设计上兼顾动作安全，提升指令触发后先导气先推动锁止销解除机械限位，再导通主气路向举升气囊充气，避免带锁止状态强行充气引发部件过载；回落动作时先切断进气源，再分步打开排气阀，让提升轴缓慢下落，避免车轴快速下坠冲击悬架部件。外形边界方面，上部电磁壳体的方形轮廓做圆角过渡，避免整车布线时割伤气管线束，总高度方向控制在底盘悬架跳动的安全间隙内，车辆满载颠簸、悬架上下行程运动时，阀体外轮廓不会和车架横梁、制动气室、轮胎周边部件发生运动干涉；侧向接头的伸出长度预留了气管弯曲半径，气管插接后不会出现急弯折角，保证气路过流面积稳定。针对低温使用场景，阀体内的密封件选用耐低温橡胶材质，-40℃环境下仍能保持弹性，不会因橡胶硬化出现密封失效；线圈部分做防潮灌封处理，长期处于温差交变环境中也不会出现内部结露短路。整套结构把电磁先导控制、气路换向、手动应急、安装固定功能整合为一体，三维建模过程中需逐一核对各接口的装配同轴度、阀芯运动行程与周边管路的干涉关系，确保装车后每个气路动作逻辑和实车控制需求完全匹配。
