多接口法兰式流体管路集成构件

　　在化工流体输送、小型实验装置管路搭建以及仪表配套管路改造的现场，这类多接口集成管路构件的使用频率远高于普通直通管件。常规管路布局里，要同时实现竖向主通路、侧向水平支路、两处方形法兰检测接口的连通，往往需要拼接三四段独立管道、额外加装多个转接法兰，不仅焊缝数量多、泄漏风险点成倍增加，多段拼接后的累计同轴度误差也很难控制，后期运维拆装时还要逐个拆解连接件，狭小安装空间里操作十分受限。这款集成式管路构件直接把所有通路和连接端在一体成型的主体上完成整合，从根源上减少了管路拼装的接缝数量。

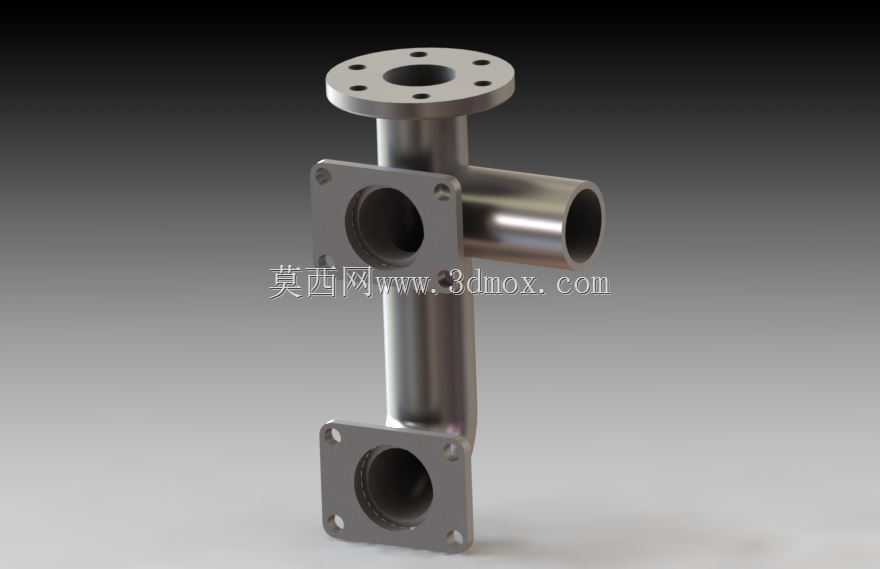

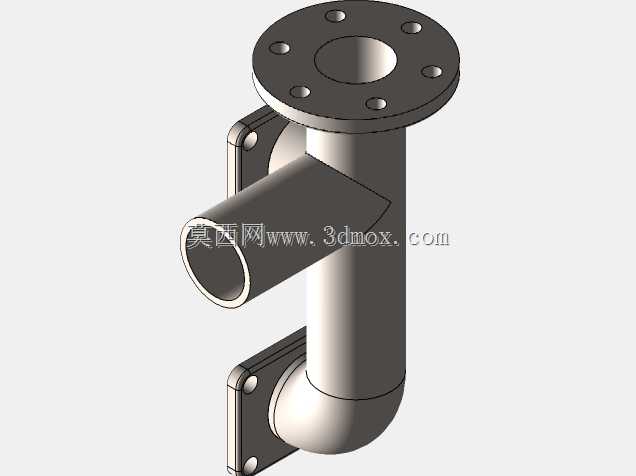

　　从结构设计逻辑来看，主体采用竖向贯通的主管道作为核心流道，顶端配置圆形带螺栓孔的法兰盘，法兰端面上均匀分布多个安装通孔，可直接与上游立式罐体、竖向输出管道或者顶部阀组完成对接，法兰密封面预留了足够的平面宽度，适配常规非金属密封垫片的压装要求。主管道中段侧向伸出一段水平直通短管，管口为光面圆管接口，既可以通过卡箍快速对接柔性输送软管，也可以焊接配对法兰接入刚性水平管路，作为支路流体的进出通道。在水平支路的上下两侧，主管道壁面上分别引出两个带方法兰的接口，两个方形法兰端面上四角都预留了螺栓过孔，接口中心与主管道内部流道完全贯通，这两个接口主要用来接入压力传感器、温度探头、流量监测元件或者小型取样阀，不用在主管道上额外开孔焊接，避免了现场二次开孔带来的焊渣残留、管壁变形、密封面不平整等问题。

　　建模过程中首先梳理了所有接口的通径匹配关系，主通路入口通径为10毫米，侧向支路输出通径为12毫米，流道过渡位置做了平滑的圆弧倒角处理，避免流体在变径位置形成涡流滞阻，也减少了输送含微小颗粒介质时的颗粒沉积死角。所有法兰端的螺栓孔位置都按照通用管路连接件的孔距规范排布，圆形法兰的螺栓孔中心圆直径、方形法兰的孔间距都预留了标准扳手的操作空间，螺栓装入后不会和相邻管路、周边设备外壳发生干涉。构件整体的轴向高度、侧向水平管的伸出长度都经过布局校核：竖向主管道上下两端的连接端保留了足够的直管段，安装密封垫片时不会被流道台阶干涉；侧向水平管的伸出长度避开了下方方形法兰的螺栓拆装空间，拧动下方法兰的紧固螺母时，扳手不会和水平管外壁碰撞。

　　实际安装边界方面，这款构件可以直接固定在管路支架的卡位上，三个不同朝向的接口分别对应三个方向的管路对接，不需要额外加装90度弯头来改变管路走向，在空间紧凑的实验台架、撬装式流体设备内部，能大幅缩减管路总成所占的空间。主体管壁厚度按照常规低压流体输送的工况选取，既可以满足金属材质焊接成型的强度要求，也适配3D打印快速打样的壁厚需求，承压能力覆盖常见的低压给排水、温和化工介质输送、实验气路连通场景。两个方形法兰的对接端面和主管道轴线的平行度、垂直度都在建模时做了约束，外接检测仪表装入后，仪表的测量探头可以直接伸入主流道中心位置，保证参数采集的准确性，不会因为接口偏斜导致探头贴壁、测量数据失真。和散件拼接的管路组件相比，这款集成构件的整体刚性更好，设备运行产生的管路振动不会在多个拼接接缝处反复拉扯，长期使用下密封面的松动概率明显降低，日常维护时拆下对应接口的连接件就能直接更换检测元件，不需要拆解整段管路，大幅降低了运维的操作工作量。
