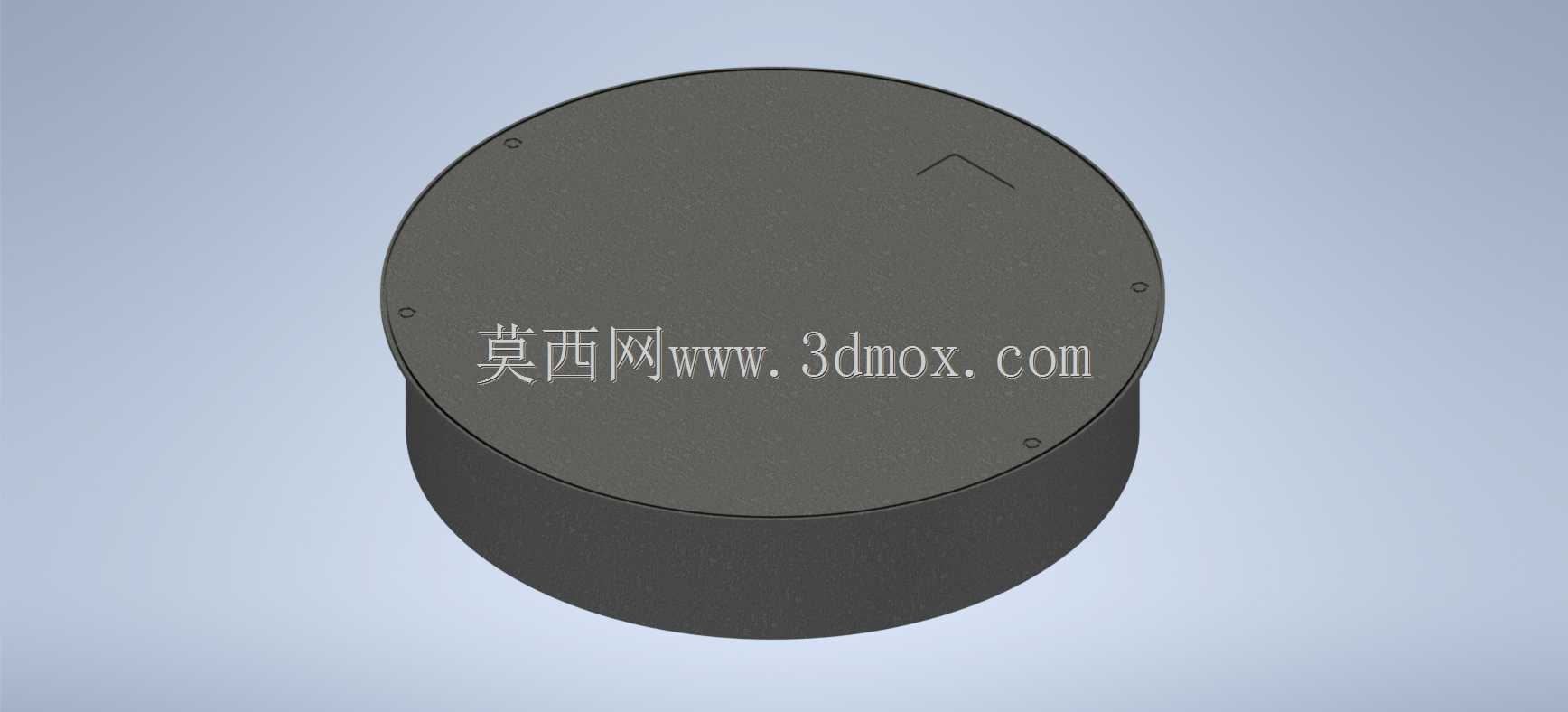

OPW系列钢制圆形人孔结构设计

　　在石化储运、流体输送、常压及承压储罐的运维与搭建场景中，人孔是供检修人员进出设备内部开展检查、清淤、零部件更换作业的核心通行接口，同时需要兼顾设备运行阶段的密封承压性能，避免内部介质出现泄漏问题。本次设计的OPW系列钢制圆形人孔，针对储运设备的实际安装工况做了全维度的结构适配，可覆盖常压到中低压工况的储罐、槽罐、工艺管道端部的人孔设置需求。从实际使用场景出发，这类人孔常被安装在储油罐、化工溶剂储罐、水处理罐体的侧壁或顶部位置，日常运行时需要承受内部介质的静压力、温度变化带来的结构形变应力，同时要耐受对应输送介质的腐蚀，因此在结构设计阶段首先明确了整体的刚性基准，法兰盘与筒节部分采用一体化焊接成型的结构思路，

　　避免拼接焊缝带来的应力集中隐患，法兰密封面的平面度公差控制在行业通用的密封要求范围内，保证密封垫片安装后不会出现局部压合不实的问题。从安装边界来看，该系列人孔的筒节长度适配常规罐体壁板的厚度范围，法兰盘上的螺栓孔采用均布排布设计，孔位公差匹配通用的紧固件安装精度要求，现场安装时不需要额外做孔位扩孔修正，可直接搭配对应压力等级的螺栓紧固件完成装配，密封面可根据实际输送介质的特性选配耐油橡胶、石棉垫或者金属缠绕垫片，满足不同介质的密封兼容性需求。人孔盖板的结构做了加强筋优化，在盖板背部设置了辐射状的加强筋结构，在不额外增加盖板整体厚度的前提下提升了盖板的抗形变能力，避免承压状态下盖板出现中部拱起导致的密封失效问题，

　　盖板与筒节之间采用铰接式连接结构，开启时不需要完全拆下盖板，仅需松开螺栓即可将盖板沿铰接轴翻转开启，大幅降低检修作业时的操作强度，同时避免盖板拆卸后放置不当带来的密封面磕碰损伤。在细节设计上，人孔的筒节与罐体连接的端部做了坡口处理，现场焊接装配时可保证焊缝的熔深达到承压要求，所有外露的钢结构边缘都做了圆角倒钝处理，避免检修人员进出时被尖锐边角划伤，螺栓紧固件的排布位置预留了足够的扳手操作空间，现场紧固或者拆卸螺栓时不需要使用特殊的非标工具，常规的活扳手、套筒扳手即可完成操作。针对不同的安装工况，该系列人孔可适配顶部水平安装或者侧壁垂直安装的场景，铰接轴的位置可根据安装方位做对应调整，保证盖板开启后不会因为自重出现自行闭合的安全隐患，

　　同时在人孔法兰的外侧设置了对应的接地端子安装位，针对易燃易爆介质的储运场景，可直接连接静电接地导线，避免人员操作时产生静电火花带来的安全风险。从结构建模的逻辑来看，整个模型采用参数化的建模思路，所有的法兰尺寸、螺栓孔间距、筒节直径、盖板厚度都设置了可调整的参数变量，设计人员在面对不同压力等级、不同通径需求的项目时，仅需修改对应参数即可快速生成适配的人孔模型，不需要从零开始重新绘制结构，大幅提升储罐类设备的设计建模效率。模型的所有配合面都做了装配干涉检查，模拟螺栓紧固、盖板开启关闭的全行程动作，确认不存在结构干涉问题，密封面的压合间隙在螺栓达到额定紧固力矩时可均匀控制在垫片压缩量的合理范围内，保证实际装配后的密封可靠性。这类人孔结构在实际工程应用中，除了作为人员进出的通道外，也可作为设备内部通风置换的接口，在检修作业前配合通风设备完成内部有害气体的置换，保障检修作业的安全，部分工况下也可通过人孔完成设备内部小型内件的吊装进出，不需要额外开设大尺寸的开孔，减少罐体整体的强度削弱点。在结构强度校核层面，建模阶段就针对额定承压工况做了对应的结构应力分布模拟，确认法兰、筒节、盖板的最大应力值都处于钢材许用应力范围内，焊缝位置的应力集中系数控制在合理区间，长期运行下不会出现结构疲劳开裂的问题，人孔整体的外形尺寸符合行业通用的安装互换要求，可直接替换同规格的老旧人孔部件，不需要对原有罐体的开孔做额外修改，降低设备改造的施工成本。
