三通法兰式流量调节阀阀体结构

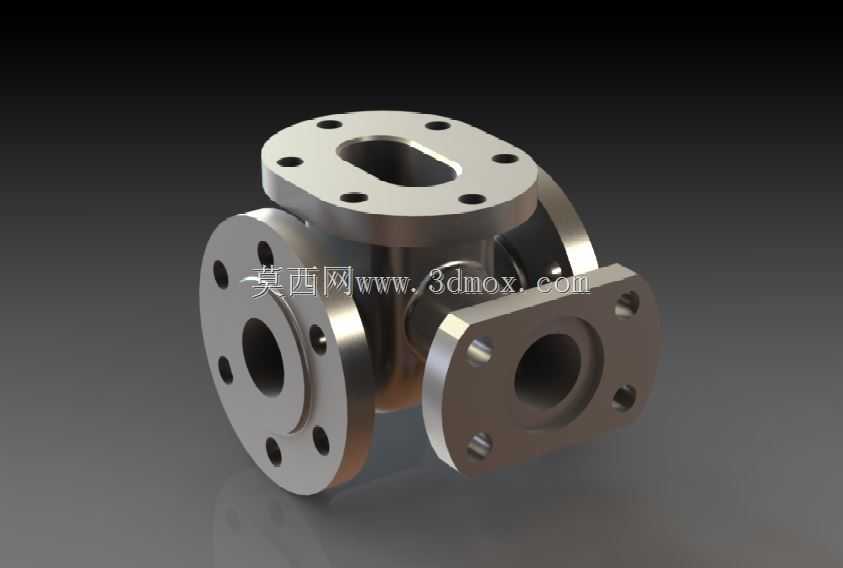

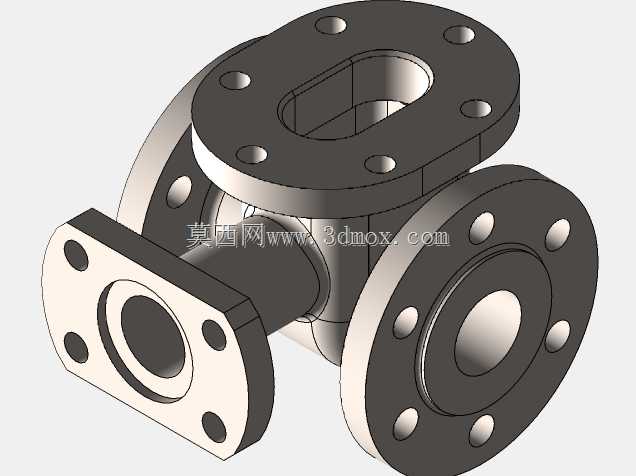

　　该阀体采用三向接口布局，三个通路口径与连接方位依据常规工业管路交汇工况设定，水平方向两路同轴布置，第三路沿垂直于水平轴线的方向引出，可在管路中同时承担介质分流、合流或流向切换功能，适配化工流体输送、暖通水循环、小型工艺试验台等需要对介质流量进行调节管控的场景。阀体三个接口均采用标准法兰连接形式，法兰端面上沿圆周均匀分布螺栓过孔，安装时可通过螺栓与配套管路法兰紧固，配合密封垫片实现接口处的静密封，法兰盘厚度、螺栓孔中心圆直径及孔径均参照对应公称通径的管路法兰规范预留，保证现场安装时无需额外改制即可对接同标准管路。阀体顶部设置带长圆形安装窗口的法兰座，该窗口用于装入阀芯、阀杆及调节执行组件，顶部法兰面的螺栓孔用于固定阀盖或执行器支架，

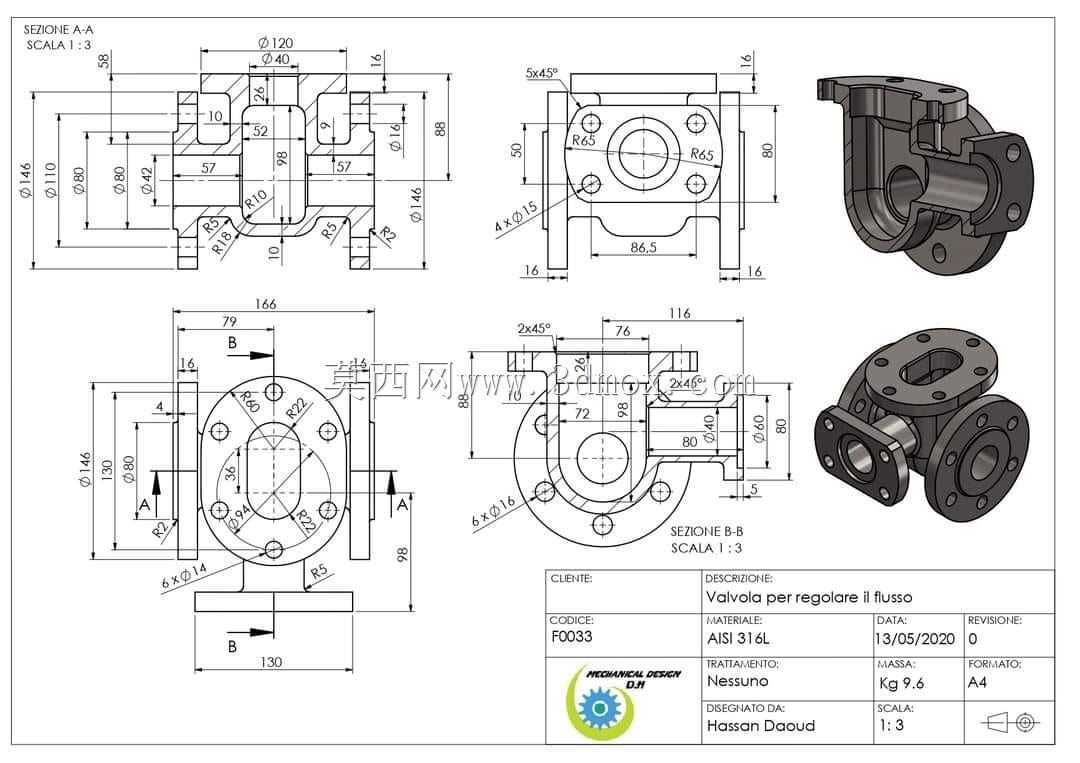

　　长圆形窗口的尺寸兼顾阀芯装配操作空间与阀盖密封面的压紧面积，既保证内部组件可顺利装入，又能在阀盖压紧后维持中腔的承压密封性。阀体内部流道在三路交汇处形成圆滑过渡的腔体，避免流道直角转折造成的介质滞流与局部压损，交汇腔的内壁轮廓随介质流向做圆弧过渡，可减少流体对腔壁的冲刷，也降低含微小颗粒介质在腔体内沉积的概率。从结构受力角度看，阀体中腔采用近似圆筒形的承压壳体，外部在三路接口与中腔衔接位置设置加厚过渡段，弥补开孔造成的壳体强度削弱，法兰与阀体本体衔接处做圆角过渡，避免铸造或机加工过程中出现应力集中。建模过程中先搭建三路接口的轴线基准，确定各法兰端面的空间位置与朝向，再以交汇腔体为核心拉伸生成主体承压壳，

　　随后分别在各接口端绘制法兰盘轮廓，阵列生成螺栓孔，顶部安装法兰的长孔通过草图约束保证其与阀杆安装位的同轴度，所有密封端面、螺栓孔的位置尺寸均按工程安装逻辑标注关联，修改通径参数时可同步驱动法兰尺寸联动更新。该类调节阀在实际使用中，通过顶部接入的调节机构带动阀芯动作，改变阀芯与阀座之间的流通截面积，从而控制通过阀体的介质流量，三通的结构形式可替代管路中多个直通阀与三通接头的组合，减少管路泄漏点，也让设备布局更加紧凑。阀体外部各法兰端面均预留足够的扳手操作空间，相邻法兰的螺栓孔位置错开布置，避免安装螺栓时工具与相邻接口发生干涉，阀体底部可根据配套机架情况设置支撑位，在大口径管路中承担部分管路重量，降低法兰连接处的弯曲载荷。
