方程式赛车整车结构三维造型设计

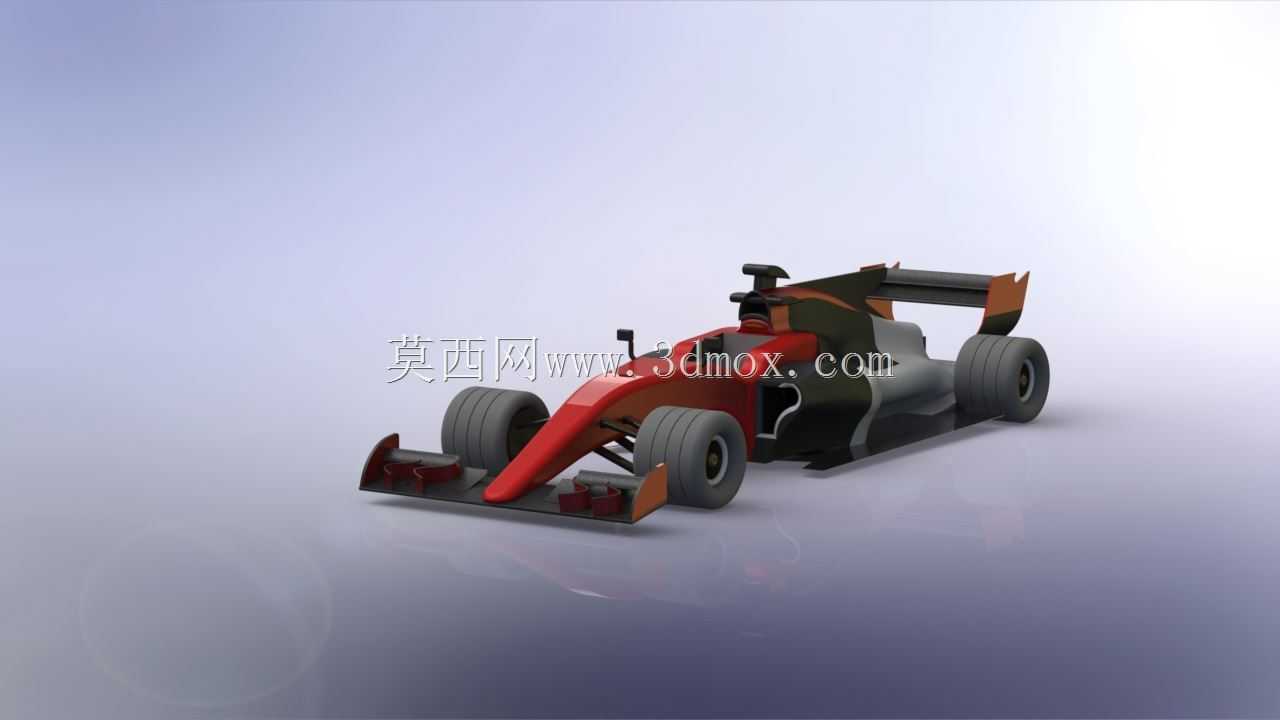

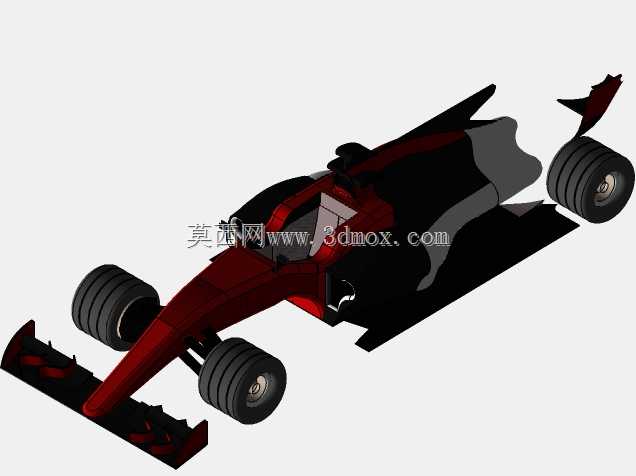

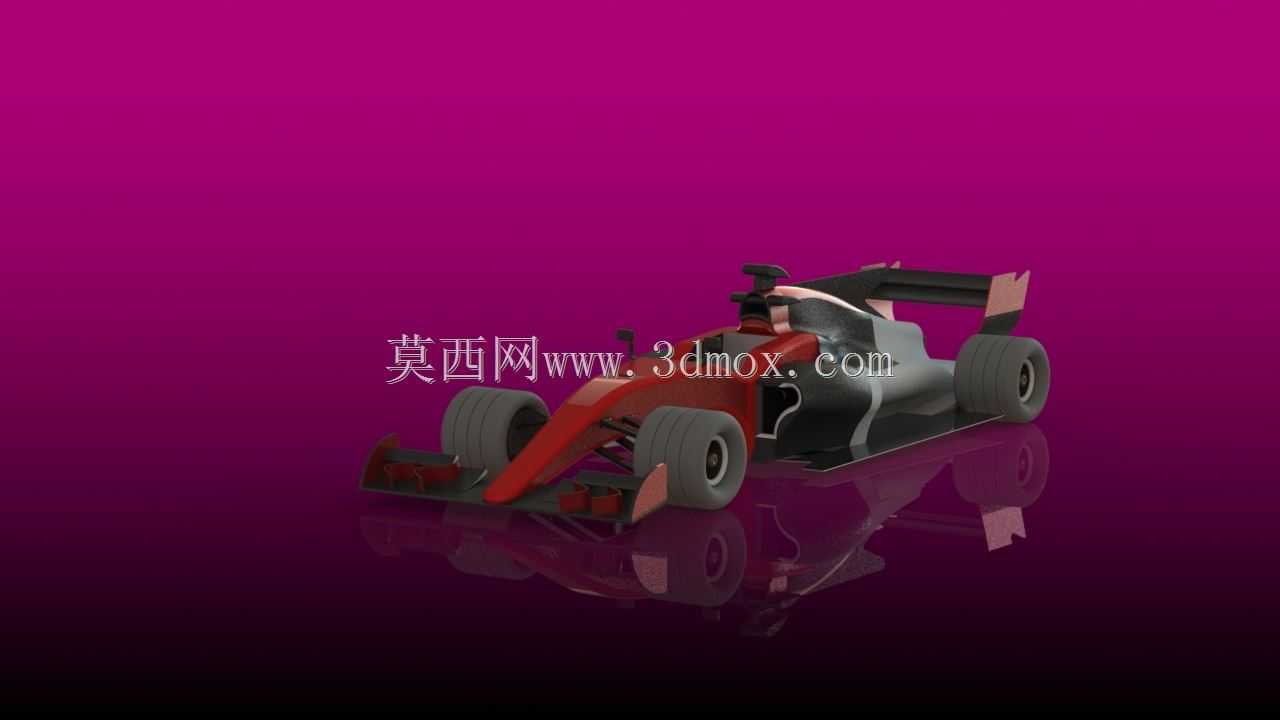

　　这套方程式赛车造型以单座开轮式竞速车辆为对象，重点表达整车布置、车身覆盖件、前后翼面、车轮轮胎、驾驶舱区域以及底盘承载结构之间的空间关系。建模时没有把车辆当作单纯外观曲面处理，而是围绕赛车在高速行驶、弯道侧向载荷、制动减速和维修拆装中的实际状态展开，使外形与内部结构边界保持一致。

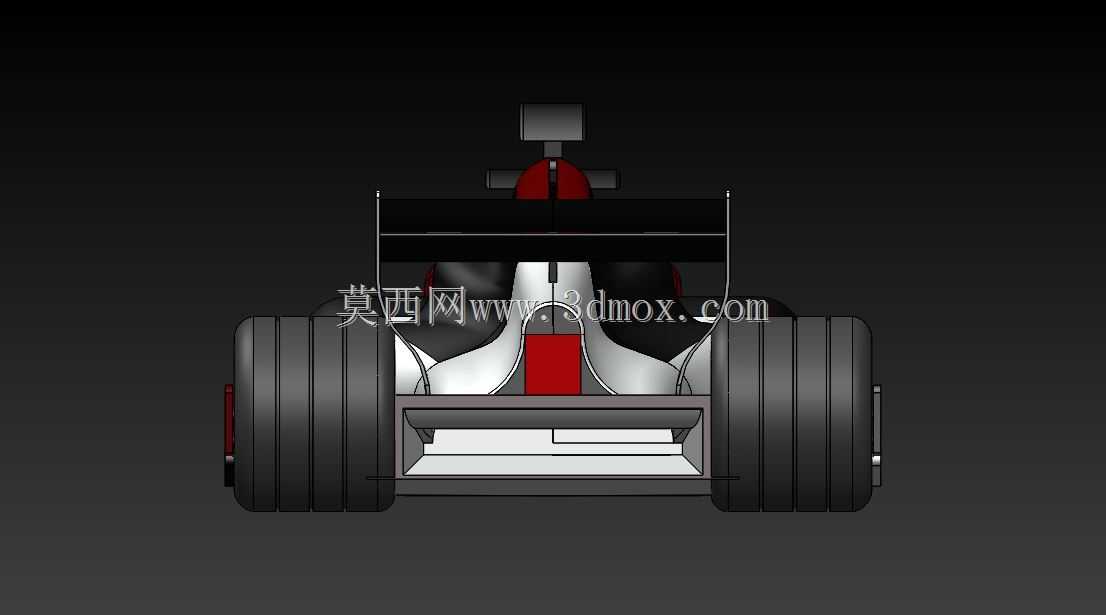

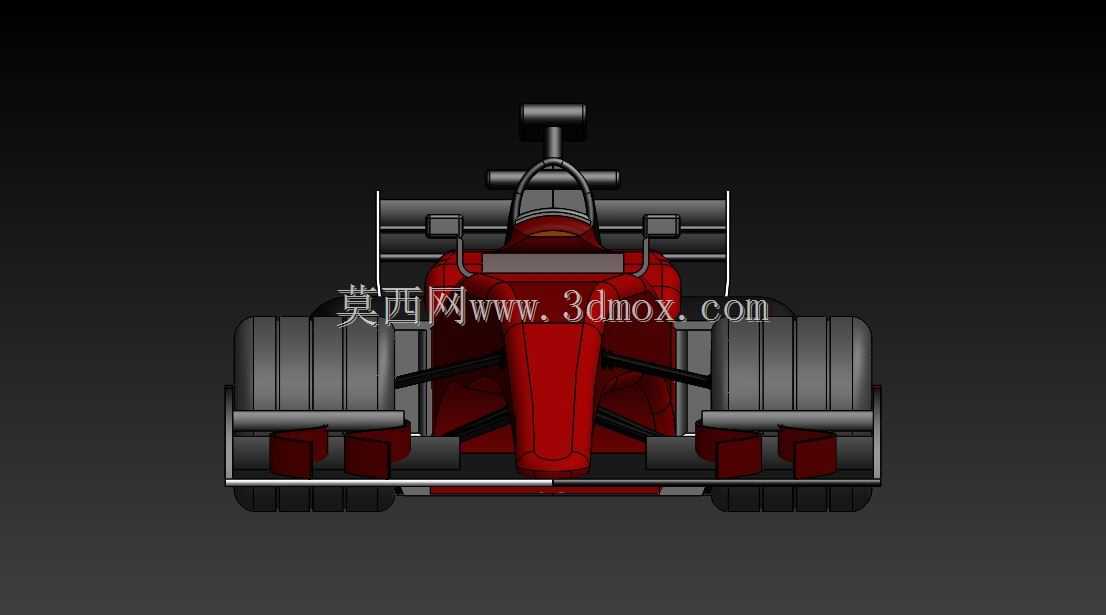

　　从使用场景看，这类车型主要服务于赛道竞速、车辆工程教学、赛车概念方案展示以及空气动力学布置分析。前轮完全暴露在车身外侧，便于观察转向角度、轮胎接地姿态和前翼气流通道；后轮与侧箱、尾翼、扩散区域形成连续的气动路径，适合在方案阶段检查高速气流是否能够顺畅绕过轮胎、进入散热区域并在车尾形成稳定低压区。模型中前翼位于车头最前端，承担车头下压力生成与气流导向作用；尾翼布置在后轴上方，通过主翼面和端板限制气流外溢，为高速弯道提供后部抓地条件。

　　整车功能特性集中体现在低重心、轻量化和高气动效率三个方面。车身中部采用狭窄的单座脊线，驾驶舱开口位于前后轴之间，使驾驶员重心尽量靠近车辆纵向中心。侧箱区域向后方过渡，既为动力系统、冷却组件和排气路径预留空间，也通过外轮廓控制气流贴附。前后悬结构虽然在外观图中部分被车身遮挡，但轮心、轮距、轮胎包络和翼片相对位置已经给出明确边界，可继续细化推杆、摇臂、拉杆、转向节和减振器等子装配。

　　设计思路上，先确定轴距、轮距、轮胎直径和驾驶舱中心线，再反推前翼、鼻锥、侧箱和尾翼的位置。前轮转向时需要保留足够运动间隙，不能与前翼端板、鼻锥侧板发生干涉；后轮在悬架跳动和传动布置时，也要与侧箱后部、尾翼支柱保持安全距离。车身底部并非简单平面，从前轴后方到后轴下方应逐步形成收缩通道，使气流在扩散段加速排出。建模过程中可将车体拆分为前翼总成、鼻锥、座舱壳体、侧箱、发动机盖、尾翼、车轮和底盘骨架等模块，便于后续替换翼片角度或调整轴距。

　　外形尺寸方面，赛车整体呈低矮狭长姿态，车宽主要由四个外露轮胎决定，车高则受尾翼、头部保护结构和驾驶舱开口限制。前轮距与后轮距需要配合悬架几何设定，过窄会影响弯道稳定性，过宽则增加迎风面积和轮胎外侧气流扰动。前鼻锥从驾驶舱向前逐渐收窄，能够让气流分流至前翼两侧；后部发动机盖沿中心线隆起并向后收束，为散热出口和尾翼安装提供连续支撑面。

　　安装边界上，前翼支架、尾翼支柱、侧箱护板和车轮轴线都应保留装配基准。轮胎模型需要考虑胎肩圆角、胎面宽度和轮辋深度，避免在静态装配中看似合理，却在转向、跳动或侧倾工况下出现空间冲突。车身覆盖件与底盘骨架之间应预留紧固件、检修口和管线通道，尤其是冷却入口、散热器出口和电子设备布置区域，不能只追求外观流线而忽略维护可达性。

　　在工程表达中，该模型可用于检查赛车总布置、校核气动部件相对位置、制作展示级渲染，也可作为进一步开展悬架运动学、制动系统、转向系统和动力舱细化设计的基础骨架。对于三维建模人员而言，重点不在于复制某一真实赛季的细节，而在于理解开轮式赛车各部件如何围绕轮距、轴距、重心、气流通道和维修边界形成统一结构。
