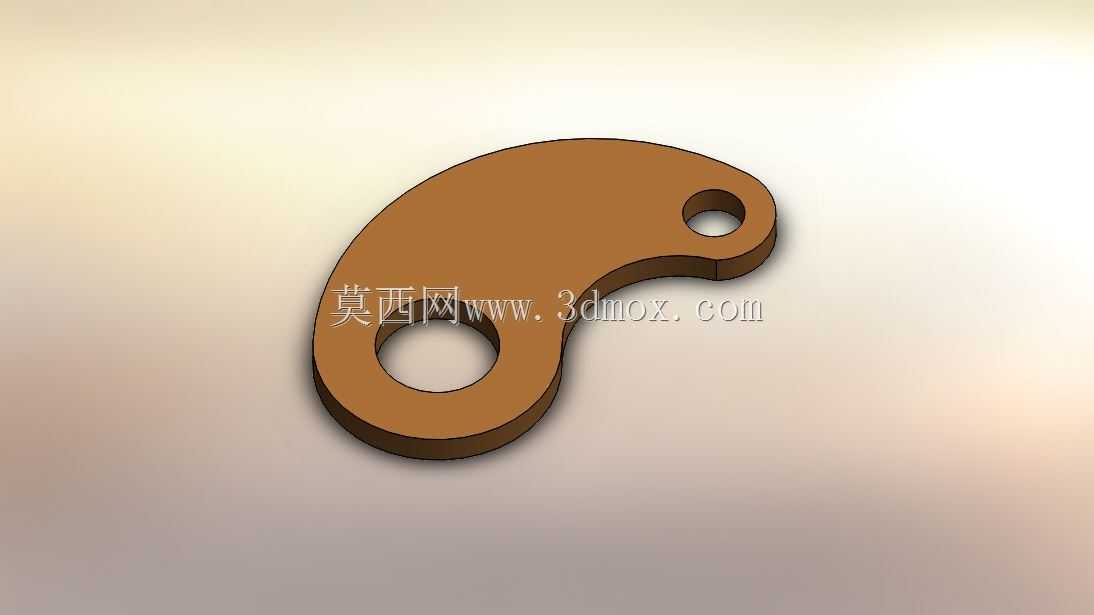

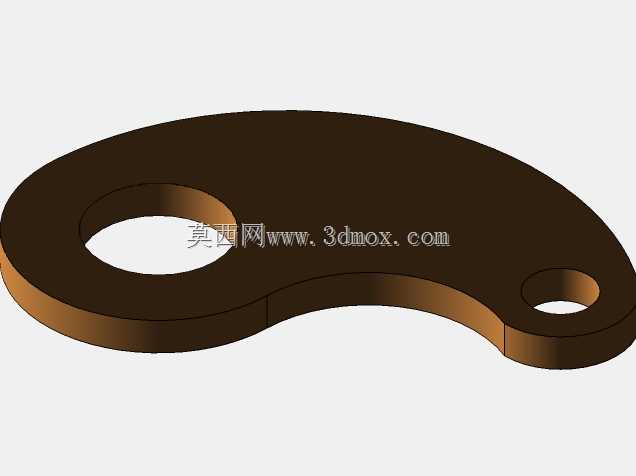

在轻工输送线、小型工装夹具以及桌面级实验机构的连杆传动布局里,经常会遇到两个铰接点间距不大、但安装空间被周边护板和走线槽挤占的场景,常规圆形法兰盘或者直条形连接板要么轮廓干涉,要么在摆角行程末端磕碰到相邻机架,这款异形双孔摆片就是针对这类窄空间铰接需求做的结构方案。整个零件采用等厚薄板拉伸成型,轮廓没有复杂曲面,加工环节可以直接用激光切割下料后去毛刺,若用于载荷稍高的工位也可以选用Q235钢板铣削外形,两个铰接孔的位置做了局部加厚凸台的等效补强——从外轮廓看,大孔所在的一端做了大半圆包边,小孔端顺着摆杆运动轨迹收出平滑的腰果形曲线,整条外边缘没有直角突变,机构往复摆动时不会刮蹭旁边的气管和传感器线缆。
从安装边界来梳理尺寸逻辑:大直径铰接孔作为固定回转支点,孔径匹配常用的微型带座轴承或者销轴衬套,孔中心到零件下端圆弧外缘的距离刚好留出扳手拧紧锁紧螺母的操作空间,不会出现螺母贴死轮廓没法下套筒的问题;小直径孔作为活动连杆的连接端,两孔中心距按照常见小型曲柄滑块机构的行程反推确定,小孔外侧的凸缘宽度比板厚多出近一倍,穿入连杆接头后轴向定位更稳,承受横向交变拉力时孔壁不容易被销轴磨出椭圆。轮廓曲线的绘制思路完全服务于运动包络:先锁定两个孔的中心坐标,以大孔中心为基准画出下端大半圆外弧,再从小孔外圆切点出发,用三段相切样条曲线顺滑过渡到大圆弧端点,整条轮廓线在软件里做曲率分析时没有拐点突变,机构摆过整个工作角度时,零件最外侧的扫掠区域比同孔距的长条形连接板缩小近三成,在并排布置多组摆杆的分拣料道工位里,这个紧凑轮廓能让相邻两根摆片的中心距进一步压缩,提升料道排布密度。
实际功能特性上,这个零件属于典型的二力传动构件,工作中主要传递两个铰接点之间的拉压载荷,等厚截面加上无尖角的流线外形,应力集中系数远低于开了直角缺口的普通连接角码,大孔周边的环形实体区域做了均匀加宽,销轴反复转动带来的挤压应力可以分散到整个圆弧段,长期运行后孔位形位公差保持性更好。建模阶段的处理顺序也贴合实际加工逻辑:先在前视基准面绘出完整的封闭轮廓草图,把两个圆孔的定位尺寸完全约束,避免后续修改孔距时轮廓出现悬空几何,再用凸台拉伸命令给定板厚,不需要额外做拔模或者圆角特征——因为外形本身全是顺滑圆弧,激光切割的断面粗糙度就可以满足使用要求,只有铰接孔内壁如果要配装衬套,才需要在工程图里单独标注铰孔精度要求。
放到不同应用场景里适配性也很灵活:用在小型包装机的拨料摆臂上时,大孔装固定转轴、小孔连接气缸鱼眼接头,气缸伸缩就能带动摆片往复拨动料件,异形轮廓在拨料行程中不会蹭到料道侧壁;用在工装夹具的锁紧连杆组里,两片摆片对夹布置可以抵消侧向弯矩,薄型结构刚好能塞进夹具侧板的预留缝隙里;哪怕是3D打印做原理样机,这个无悬空特征的平板模型也不需要加支撑,打印完成后直接铰孔就能装配验证运动轨迹。设计时特意把所有外轮廓转角都处理成大于R3的圆弧,除了避免应力集中,也杜绝了操作工人调整设备时被锐边划伤的风险,零件整体没有多余的减重槽,一方面是薄板本身重量已经足够轻,另一方面完整的实体板面在需要贴装感应触发片的时候,可以直接在平面上打孔固定,不用额外焊接支架。
