带法兰圆筒式传感安装基座结构

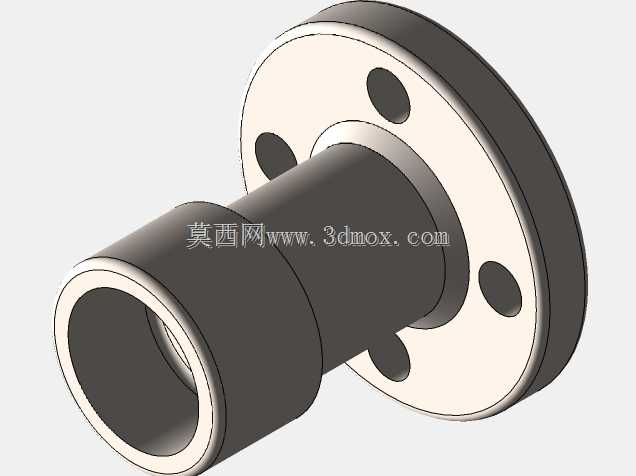

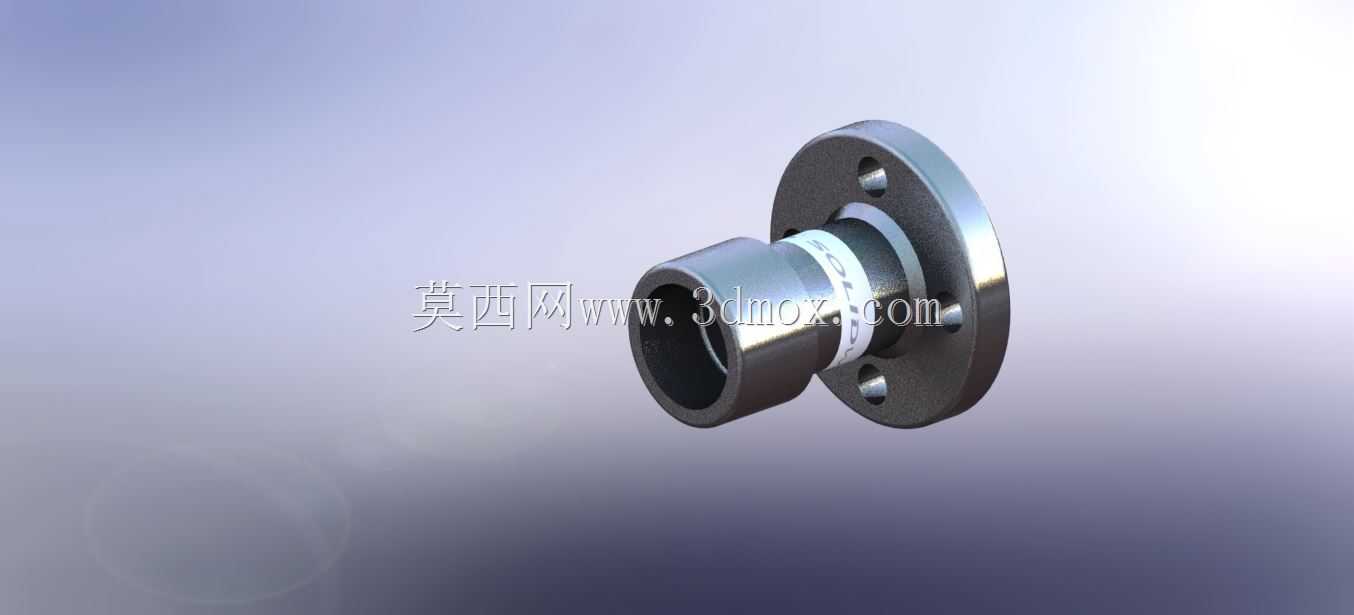

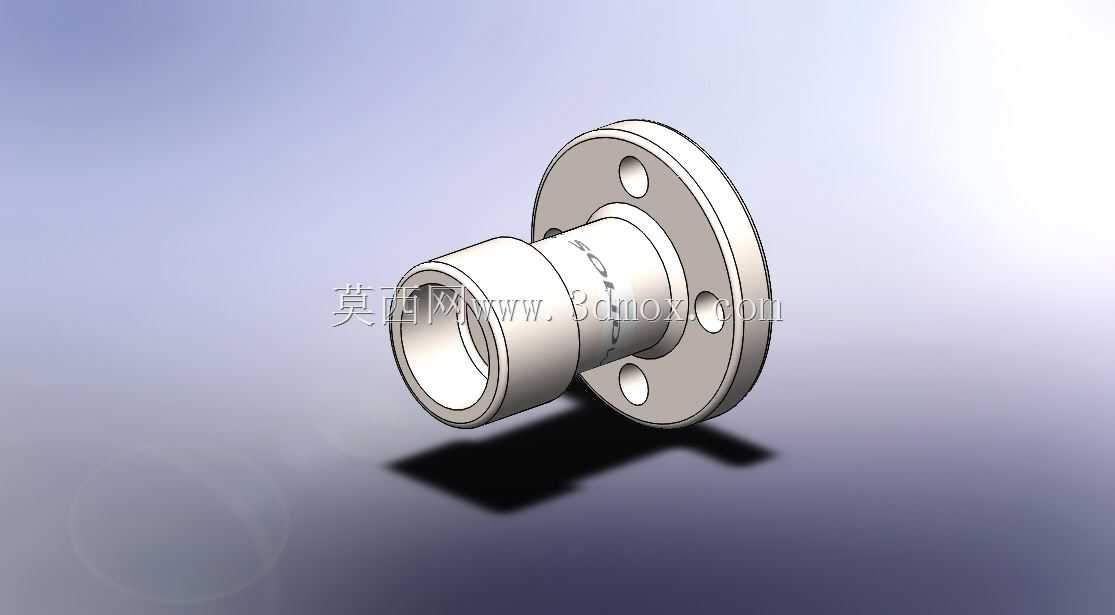

　　该零件属于带安装法兰的圆筒式传感安装基座，整体由同轴圆筒主体、端部法兰盘及法兰均布安装孔构成，结构简洁规整，主要用于工业检测、自动化产线等场景中传感元件的定位安装与管路侧固定。从实际使用来看，这类基座常布置在设备机架、检测工位或管路旁，一方面通过圆筒内腔容纳、定位传感元件或连接轴套，保证检测端与被测对象保持稳定的相对位置；另一方面依靠端部法兰提供可靠的安装面，使零件在设备振动、反复拆装的工况下仍能维持位置精度。法兰盘上的多个通孔沿圆周均匀分布，适配标准紧固件穿装固定，安装时可根据周边空间选择对应孔位，降低与相邻结构发生干涉的概率。圆筒段外圆可作为配合或定位基准，内孔则承担元件容纳、导向或同轴定位作用，两端开口结构便于传感元件走线、

　　插接以及后期维护拆装。设计过程中优先保证圆筒轴线与法兰端面的垂直度，以及法兰安装孔的圆周位置度，这两项几何精度直接影响传感元件的检测对准效果；若轴线偏斜，检测距离或触发位置会出现偏差，进而影响整套检测机构的稳定性。建模时先绘制法兰盘与圆筒的同轴回转轮廓，通过拉伸、旋转形成主体，再在法兰端面上按圆周阵列生成安装孔，同时对孔边、筒身过渡处设置合理圆角，减少应力集中。圆筒壁厚需要结合安装受力与元件尺寸综合确定：壁厚过薄会降低法兰根部刚性，长期受载后容易出现变形；壁厚过大则会增加零件重量和材料占用。法兰外径略大于筒身直径，既扩大了安装接触面积，也为紧固件预留了操作空间。安装边界方面，法兰盘的外径决定了零件在安装面上的径向占用范围，

　　圆筒长度决定了轴向伸入空间，布置时要在筒身前端预留元件拆装和接线空间，法兰后侧也要留出紧固件拧紧的操作距离。对于需要与机架面板配合的场合，法兰端面可作为轴向限位面，贴合后能够限制零件沿轴线方向窜动；圆筒与面板孔位配合时，外圆可起到预定位作用，方便安装孔快速对中。零件表面没有复杂曲面，加工时可采用棒料车削完成筒身和法兰外形，再通过钻削完成法兰孔，工艺路线短，适合常规机加工制作。在传感检测机构中，这类基座虽然属于支撑类零件，但它的同轴度、端面平整度和孔位一致性会间接影响检测重复精度，因此结构设计不能只关注外形，还要把装配顺序、工具可达性和后期维护空间一并考虑。圆筒内部可根据元件外形设置台阶或避让区域，使元件装入后能够自然到位，避免额外调整；法兰孔采用光孔设计，适合从一侧穿入螺栓并在背面锁紧，拆装过程不需要转动基座本体，能够保护已校准的检测位置。整体结构兼顾了定位、固定、避让和维护需求，是自动化检测设备中典型的传感安装支撑部件。
