全装配深沟球滚动轴承三维结构

　　这套全装配滚动轴承模型以常见深沟球轴承为对象，完整呈现外圈、内圈、滚动体和保持架之间的配合关系，适合用于机械结构设计、传动部件选型、装配干涉检查以及教学演示。轴承在设备中的核心作用并不是单纯“套在轴上”，而是在轴系旋转时承担径向载荷，并根据结构形式承受一定比例的轴向载荷，同时把摩擦从轴与孔之间的滑动接触转化为滚动接触，从而降低功率损耗、减少发热并提高回转精度。

　　从实际应用看，这类轴承广泛出现在电机轴伸、减速器输入输出轴、输送机辊筒、泵类支承、机床辅助传动、风机叶轮轴以及小型自动化设备中。选型时通常先根据轴径确定内孔尺寸，再结合载荷方向、转速、润滑条件、安装空间和预期寿命校核额定动载荷。模型中内圈与轴一般采用过渡或小过盈配合，外圈与轴承座孔多采用较松的过渡配合，这样既能保证内圈随轴同步转动，避免配合面爬行磨损，也便于外圈在座孔中获得稳定定位。

　　外形边界方面，深沟球轴承的主要控制尺寸包括内径、外径、宽度、倒角半径和挡肩高度。内径决定可穿过的轴径，外径决定座孔加工尺寸，宽度影响轴向占位；倒角不能只看作外观圆角，它关系到装配时能否顺利越过轴肩和孔肩，若相邻零件圆角过大，会造成轴承端面不能贴紧定位面。轴肩和座孔挡肩高度需要低于内圈、外圈允许的拆卸高度，否则后期使用拉马拆卸时会直接顶住滚道或保持架。

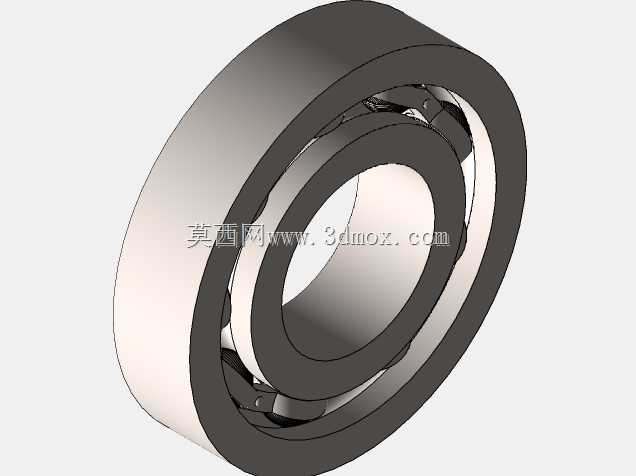

　　模型的结构层次比较清晰：外圈外圆柱面用于装入轴承座，内圈内孔用于与轴配合；两者相对的环形滚道构成滚珠运行轨迹。滚珠沿圆周均匀分布，在滚道内承受接触应力，并把内外圈之间的载荷传递出去。保持架并不承担主要载荷，它的作用是分隔相邻滚动体，防止滚珠互相接触和摩擦，同时让滚动体在圆周方向保持合理间距，改善润滑脂进入接触区的条件。若保持架间隙、兜孔形状或装配位置不合理，高速运行时可能出现噪声、卡滞甚至滚动体脱落。

　　设计这类轴承装配体时，需要重点检查滚动体与滚道的接触关系。滚珠不能与滚道侧壁发生异常干涉，也不能在径向留有过大的松散间隙；内圈、外圈和滚珠之间应体现真实的接触约束，保持架兜孔与滚珠之间保留适当活动量。三维建模时可先建立轴承中心轴线，再通过旋转特征生成内外圈主体，滚道截面按圆弧轮廓处理；滚珠采用圆周阵列布置，保持架则根据兜孔形式做成两半式或整体式结构。装配完成后应进行剖面检查，观察滚珠是否位于滚道中心、保持架是否与内外圈挡边冲突、各零件在旋转状态下是否存在干涉。

　　在工程现场，轴承的安装方式也会影响寿命。热装时通常加热内圈或整个轴承，使其内孔微量胀大后套装到轴上，不能直接敲击滚动体或保持架传递力；拆卸时作用力应作用在配合较紧的套圈上。若轴系同时承受较大径向力和双向轴向力，深沟球轴承可通过成对布置、端盖预紧或弹性挡圈限位来控制轴向游隙。润滑方面，低速常温场景多用脂润滑，高速或高温场景需考虑油润滑，并在轴承两侧设置密封件、挡油环或迷宫结构，防止污染物进入和润滑剂流失。

　　该模型把轴承从单一标准件扩展为可观察内部关系的装配体，能够帮助设计人员理解套圈、滚动体和保持架的空间位置，也能在设备总装中校核轴肩、端盖、套筒和密封件的安装边界。对于三维建模从业者来说，重点不在于外观渲染，而在于把配合尺寸、运动关系和工程约束表达准确，使模型既能展示结构，也能服务于后续的工程图、BOM整理和轴系设计。
