直列四缸内燃机曲轴结构设计

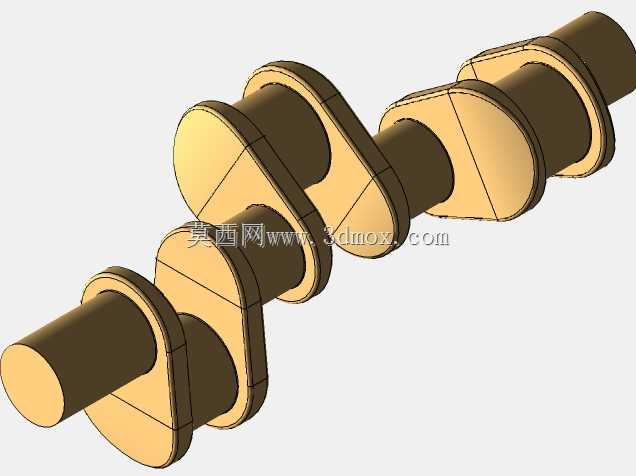

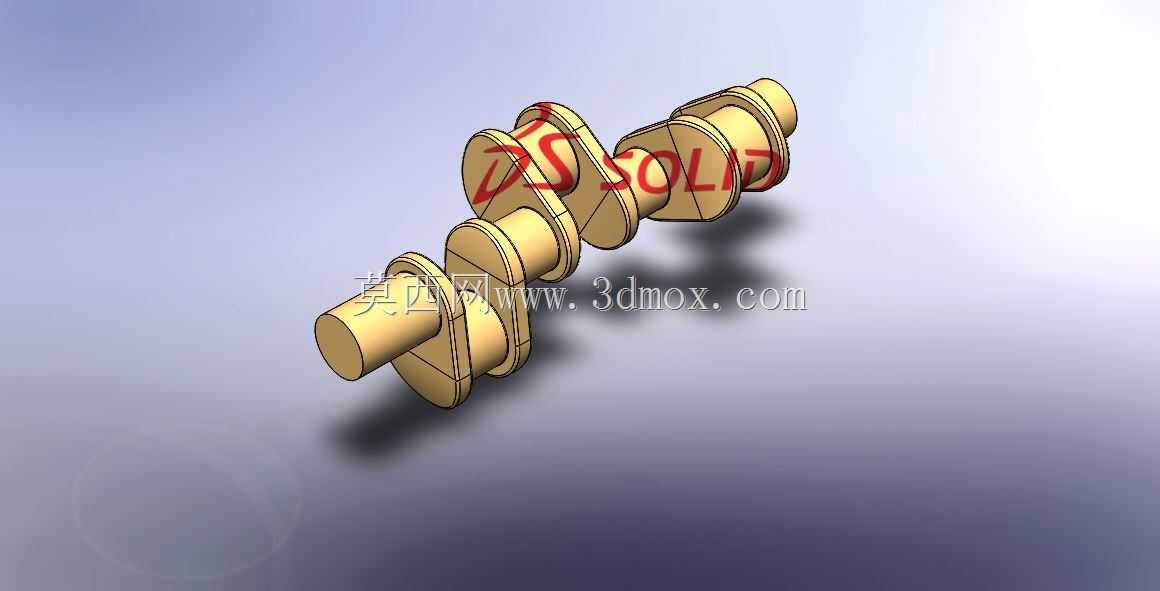

　　直列四缸内燃机的曲轴是整机动力输出的核心承载件，这套三维结构完整还原了量产民用小排量乘用车动力单元里曲轴的典型布局，在整车动力总成、小型工程机械动力组、固定式内燃发电机组这类场景里，这类曲轴的结构逻辑几乎是通用的。从实际装机的工况来看，曲轴要承接四个活塞依次做功传递来的交变冲击载荷，把活塞的往复直线运动转化为自身的旋转扭矩，最终通过飞轮端把动力输送给变速箱或者外接负载，整个工作过程里，轴件要同时承受弯曲力矩、扭转剪切力，还要耐受上万小时运转里的周期性疲劳载荷，所以结构上的每一处曲拐布置、圆角过渡都直接决定整机的可靠性。

　　这套结构采用直列四缸机型最经典的平面曲拐布置，四个曲柄销按照1-3-4-2的点火间隔相位排布，相邻做功缸的曲拐错开180度，既可以保证四个缸的往复惯性力在一阶、二阶维度上尽可能自平衡，减少整机运转的振动量级，也能让曲轴的受力分布更均匀，避免某一段轴颈长期承受单侧偏载。从外形轮廓来看，整根轴沿轴向依次布置前端动力输出轴颈、多道主轴颈、连杆轴颈（也就是曲柄销）、平衡配重块，后端预留飞轮安装法兰边界。轴向安装尺寸需要和缸体的主轴承座孔位完全匹配：各道主轴颈的同轴度公差必须控制在装机允许的范围内，轴颈的直径尺寸要和选配的轴瓦内径形成设计要求的配合间隙，间隙过大运转时会产生冲击异响，间隙过小则会在热机状态下出现抱轴烧瓦的故障。

　　设计过程中首先要敲定的是曲拐的相位角，这一步直接和发动机的点火顺序绑定，直列四缸机型选平面曲轴的核心原因就是加工工艺性好、惯性力平衡难度低，不需要额外加装复杂的平衡轴就能覆盖大部分民用车型的NVH要求。每一个曲柄臂侧面延伸出的扇形平衡配重，是用来抵消活塞、连杆往复运动产生的离心惯性力，配重的偏心质量、回转半径都要经过往复动力学核算，质量过大会额外增加曲轴的转动惯量，拉高发动机加速时的响应迟滞，质量不足则没法完全抵消振动，整机怠速时会出现明显的方向盘抖动、缸体共振。

　　轴上所有的油道孔布局也在模型里做了对应还原：主轴颈表面的压力润滑油道，会通过曲轴内部斜向打通的油孔连通到对应的连杆轴颈表面，发动机运转时，缸体主油道送来的压力机油会顺着这些内部通道持续输送到连杆大头和曲柄销的配合间隙里，一方面形成流体动压润滑油膜，避免金属直接接触磨损，另一方面也能带走摩擦产生的热量和磨下来的金属碎屑。所有轴颈和曲柄臂衔接的位置都做了大圆角过渡，这个细节是曲轴抗疲劳设计的关键——直角台阶会在交变载荷下形成严重的应力集中，运转几万公里后很容易从圆角位置萌生疲劳裂纹，最终导致曲轴断裂，圆角的滚压强化工艺也是量产曲轴工序里必不可少的环节。

　　安装边界上，曲轴前端的轴段要预留正时齿轮、驱动皮带轮、油封的安装位，轴端的键槽或者螺栓孔要保证锁紧后不会出现正时错位；后端的法兰面螺栓孔分布圆要和飞轮的安装孔完全对位，法兰端面的跳动公差必须严格控制，否则飞轮高速旋转时会出现端面摆振，连带离合器出现起步抖动。轴向的定位通常靠其中一道主轴颈两侧的止推轴瓦来限制窜动量，曲轴受热伸长时可以沿轴向自由延展，又不会出现过大的前后窜动撞击缸体。

　　在配套选型阶段，这类曲轴的结构尺寸要和整机排量、缸径行程参数匹配：行程越长，曲柄销和主轴颈之间的偏心距（也就是曲柄半径）就越大，对应的平衡配重需要的补偿质量也越高；如果是高转速取向的机型，还会在满足强度的前提下尽量削减曲柄臂的冗余重量，降低曲轴整体的转动惯量，让发动机转速攀升的速度更快。建模过程中所有回转面的同轴度、各曲拐之间的相位角度、配重块的轮廓避让都要逐一校验，要保证曲轴转动全程，曲柄臂、配重块和缸体内部的曲轴箱壁、连杆大头运动包络之间留有足够的安全间隙，不能出现运转干涉。这类曲轴的结构设计逻辑，也是小排量内燃动力单元里经过数十年量产验证的成熟方案，覆盖了绝大多数民用燃油车、小型非道路动力设备的使用需求。
