螺旋输送钻削一体螺杆结构创意设计

　　这套螺旋构件的建模思路，最初是从散料输送工况里的绞龙结构延伸出来的，再把前端入土、入料的钻削需求整合到同一根轴件上，没有拆分独立的钻头部和输送段，让整根零件同时承担轴向推进和物料沿轴向抬升、移送的两个功能。做结构校核的时候首先要捋清两段工况的受力差异：前端锥形尖头最先接触待钻入的介质，不管是浅层土壤取样、小型手持式地钻，还是粉体料仓内部的破拱给料，尖头都要先破开致密介质，把接触阻力顺着锥面分流到外围，避免整根轴件端面直接承受全部轴向顶推力。锥段的锥角不能做的太尖也不能过钝：锥角过小，尖头刚性不足，碰到硬质结块容易弯折崩口；锥角过大，轴向进给的阻力会陡增，配套驱动端需要输出的扭矩和轴向推力都会超出小型动力端的承载范围，实际建模时把锥面母线和主轴轴线的夹角控制在二十度上下，兼顾破料切入能力和尖头自身的结构强度。

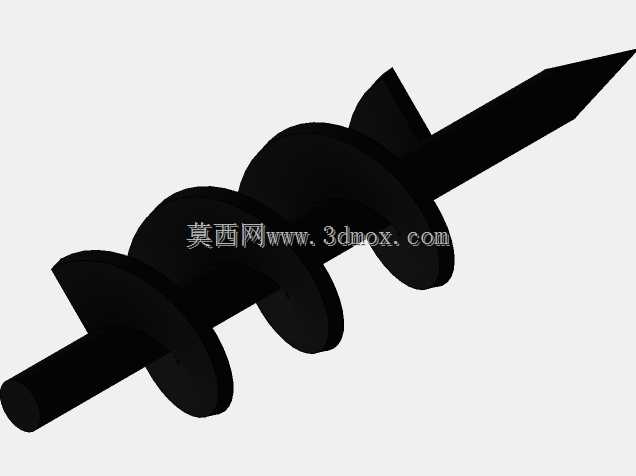

　　锥段往后衔接的是三段等距布置的螺旋叶片，叶片和中心主轴是一体化成型的结构，没有采用焊接拼装的形式，这一点在建模时特意做了连续实体处理：螺旋叶片的根部和圆柱主轴外圆完全融合，不存在焊缝残留的应力集中缺口，运转的时候叶片承受的径向挤压力、轴向物料反推力都可以直接传导到中心轴上，不会在叶片根部出现疲劳撕裂的问题。螺旋叶片的导程选取参考了常规小型输送绞龙的取值逻辑，导程大致和叶片外径保持1:0.8的比例，这个比例下，主轴每旋转一周，被叶片带动的物料沿轴向前进的距离刚好匹配进给速度，不会出现物料在叶片间打滑空转、反复被搅拌却不向前输送的情况。叶片的厚度也做了差异化考量：叶片外缘因为直接和物料、仓壁或者钻孔孔壁摩擦，厚度比根部略厚一点，磨损余量留足，就算长期使用外缘被磨薄，也不会快速出现叶片变形、打弯的故障。

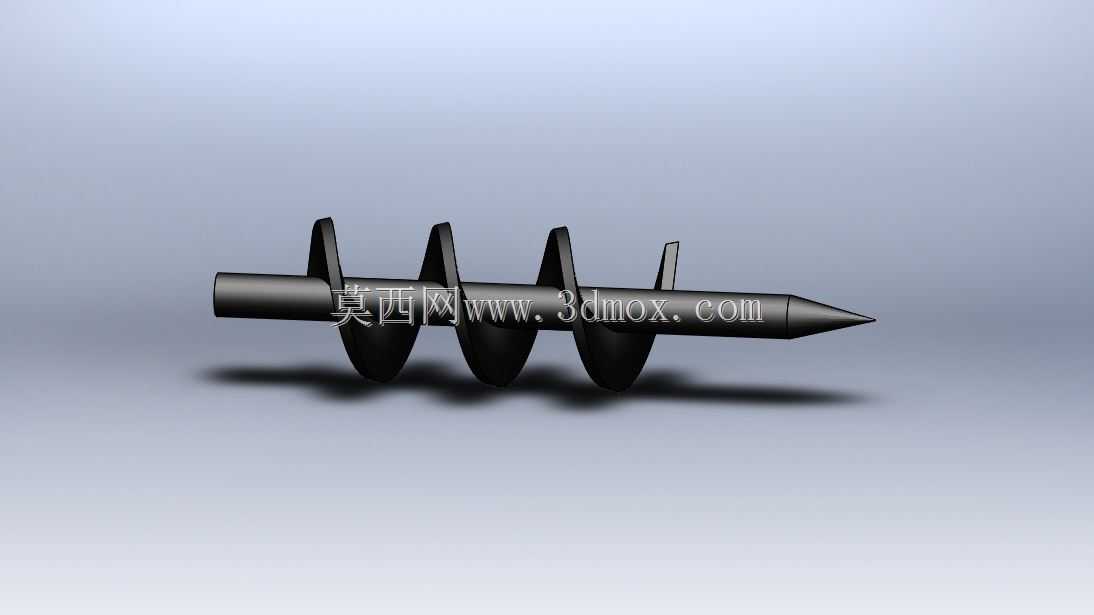

　　从安装边界来看，这根螺杆的左端是光轴直段，没有加工额外的法兰或者键槽，这个轴段就是用来对接驱动端的：可以直接装入减速电机的输出轴夹头，也可以在后续加工时补开键槽、加工联轴器配合位，适配不同的动力连接方式。轴段的同轴度在建模时做了全轴约束，从左端装夹轴段、中间螺旋段到右端锥尖，整条基准轴线完全重合，高速旋转的时候不会出现偏心晃动，动平衡余量控制在小型回转件的允许范围内，不需要额外加装配重块就能平稳运转。

　　实际落地的应用场景可以覆盖两类完全不同的设备：第一类是小型园林地钻，整根螺杆装在手持动力头下方，锥尖先定位破土，螺旋叶片一边把钻下来的土壤顺着叶片导程向上输送、排出孔外，不需要额外排渣机构，钻孔完成后叶片还能把孔底的松土带出来，保证种植坑的深度符合要求；第二类是粉粒体料仓的破拱给料装置，整根螺杆水平或者倾斜安装在料仓出料口位置，锥尖插入架桥结块的粉体内部，旋转时把结块打散，后续螺旋叶片把松散的粉体均匀向出料口推送，避免料仓出现堵料、架桥断料的问题。

　　建模过程中螺旋叶片的曲面过渡是重点，每一片叶片的前后端面都做了顺滑的扭面过渡，没有尖锐的棱边，物料在叶片表面滑动的时候阻力更小，也不容易出现湿黏物料挂在叶片上积料的问题。叶片和中心轴衔接的圆角也做了统一处理，圆角半径避开应力集中系数的峰值区间，既不会因为圆角太小留应力缺口，也不会因为圆角过大挤占叶片之间的物料通过空间，保证每两个相邻叶片之间的物料流通截面积足够，不会出现大块物料卡在叶片间隙里憋停设备的情况。主轴的中心直径选取也匹配输送扭矩需求，轴径占叶片外径的比例大概在三分之一，这个比例下轴件自身的抗扭刚度足够，同时留给螺旋叶片的径向高度充足，物料输送的有效截面积不会被主轴占用过多，输送效率可以稳定维持在设计区间内。
