铰接式联动锁扣机械运动构件

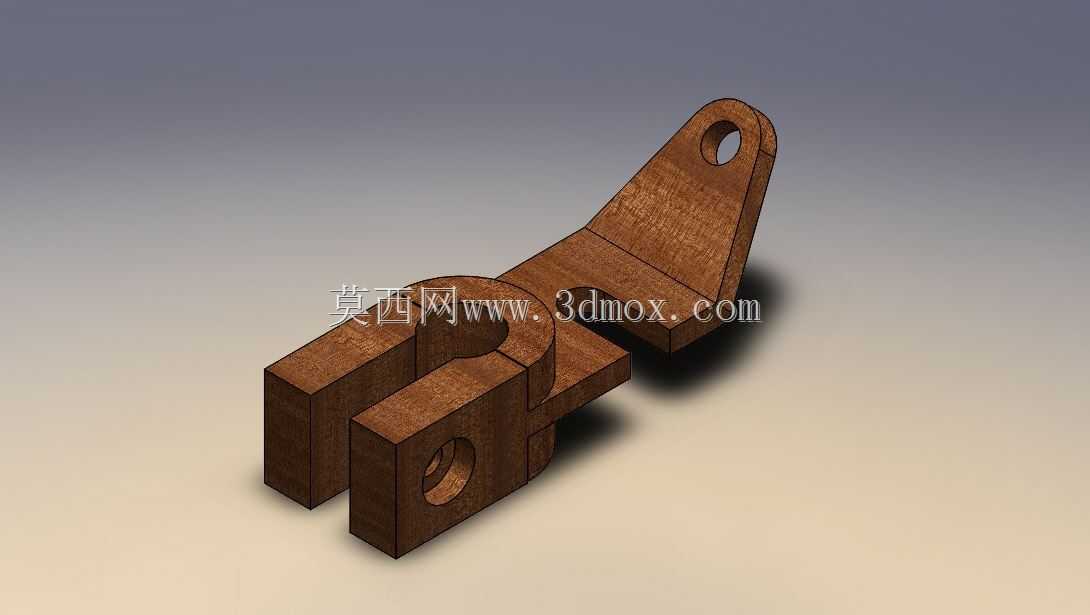

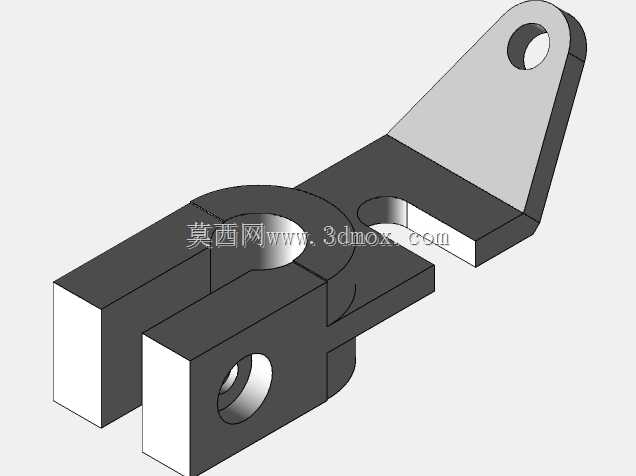

　　该联动铰接构件的结构设计围绕小行程往复摆动、双点位铰接锁止的实际工况展开，在轻工包装线的工位挡停机构、小型工装夹具的快速压紧单元、教学演示台的运动转换模块里都能见到同类结构的落地应用。构件下半部分采用开口叉座构型，两个平行支脚预留同轴通孔，作为整组零件的固定铰接端，安装时销轴穿过支脚孔位后，可将整个构件铰接在设备机架的预装支座上，叉座的开口槽宽度预留了足够的配合间隙，既可以容纳配套联动摆臂的端部嵌入，也能避免往复摆动过程中相邻运动件发生侧向剐蹭，叉座底部的平直端面在装配时可作为轴向定位基准，贴靠机架安装面后即可快速确定整组构件的安装高度，减少现场调试时的尺寸校核工作量。

　　从受力路径来看，叉座部位承担整根构件的全部支撑载荷，工作时摆臂传递的推拉力会直接作用在叉座的销轴孔壁上，因此建模阶段特意将孔位周边的实体壁厚做了加厚处理，孔口边缘做了圆角过渡，避免交变载荷长期作用下在孔边应力集中位置产生疲劳裂纹。叉座上方延伸出的弧形环抱结构是整组零件的功能核心，该半开放环形槽用于容纳配套的圆柱转轴或者锁止销，当联动臂摆动到指定工位时，环抱结构可以卡入转轴的限位槽内，完成位置锁止，弧形槽的开口角度经过反复校核，既保证锁止状态下销体不会从槽内滑脱，又能在解锁动作触发时让销体顺着槽口斜面顺利滑出，不需要额外加装弹性挡圈或者锁固件，减少了整套机构的零件数量。

　　构件上半部分斜向延伸的长摆臂是动力输入与行程放大的区段，摆臂末端开设的圆形铰接孔用于连接驱动连杆或者手动操作手柄，摆臂自身的倾斜角度按照预设运动轨迹做了匹配：当手柄带动末端耳板绕下方叉座的铰接轴转动时，中部的环抱锁止结构会同步完成抬起、脱开、下压、锁止的整套动作，摆臂的长度经过力矩配比优化，操作人员只需要在末端施加很小的作用力，就可以在中部锁止位置获得足够的锁紧紧力，手动操作场景下不需要额外配置助力装置。摆臂和中部基座衔接的位置做了渐变式加厚处理，从耳板处的薄型截面平滑过渡到基座位置的厚实体，既控制了零件整体重量，又保证了力传递路径上的结构刚性，摆动过程中臂体不会出现明显的挠曲变形，锁止位置的重复定位精度可以稳定保持在工装要求的公差范围内。

　　外形尺寸与安装边界层面，整根构件的回转包络在建模时就按照周边设备的预留空间做了干涉校验，叉座的两支脚外宽适配常规小型工装的安装槽尺寸，销轴孔的孔径匹配标准系列的圆柱销，不需要单独定制非标紧固件；末端耳板的铰接孔中心到下方叉座铰接孔的中心距，决定了整套机构的摆动行程，设计时该尺寸按照相邻工位的动作距离做了对应调整，摆臂摆动全过程中，臂体外侧轮廓和周边护板、其他联动杆件的最小安全间隙控制在合理范围，不会出现运动干涉。零件整体采用等壁厚适配的实体构型，既可以采用机加工方式从整块型材铣削成型，用于小批量工装试制场景，也可以直接导出模具型腔做注塑或者铸造成型，适配大批量量产的轻工设备配套需求。建模过程中所有配合孔位都标注了同轴度公差要求，叉座两支脚的同轴孔保证穿销后转动顺滑无卡滞，末端耳板孔和中部弧形锁止槽的位置度按照运动轨迹尺寸链校核，整套构件装配后不需要大量修配就可以直接完成联动动作，结构简洁没有冗余特征，日常工况下的维护点仅为几处铰接销轴的定期润滑，长期运行的故障率极低。
