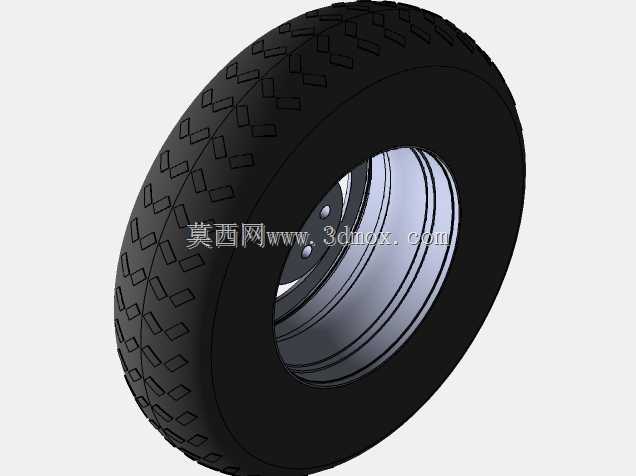

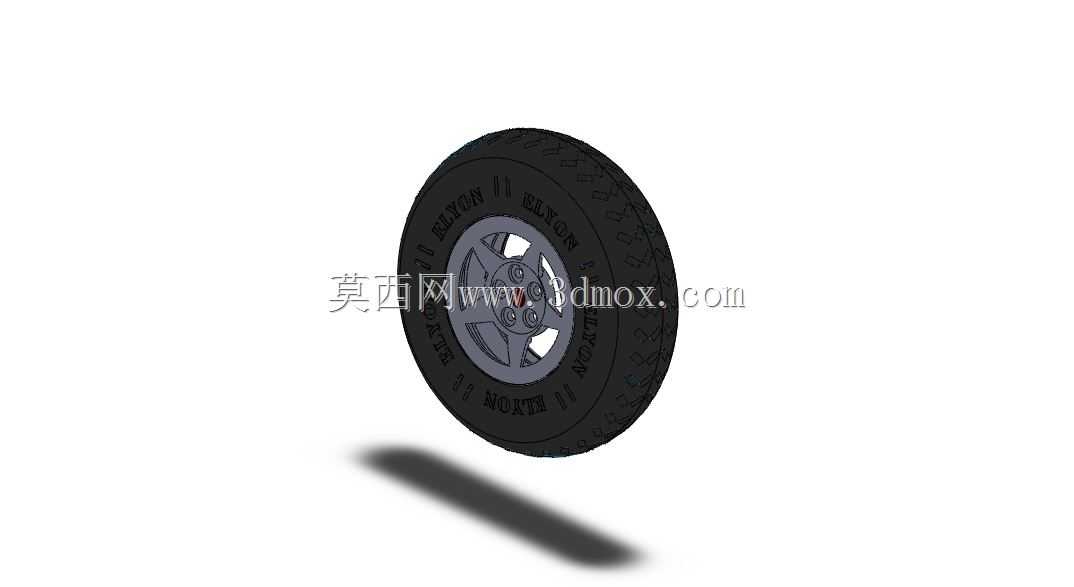

行走系统里的车轮总成承担整车与地面之间的载荷传递、缓冲隔振和牵引制动界面功能,这套全胎车轮把橡胶外胎、金属轮辋、辐条式轮毂以及中心安装孔位整合在同一装配体中,适合在小型车辆、工装转运平台、教学演示样机以及低速移动设备的方案阶段进行结构校核与空间布置。从实际装车逻辑看,轮胎外圈直接接触路面,胎面花纹提供纵向抓着与侧向防滑能力,胎侧则在充气承压后形成弹性变形区,用来吸收铺装接缝、碎石路面和车间轨道接缝带来的冲击;轮辋作为轮胎的支撑骨架,其外缘轮廓决定胎圈能否均匀贴合,内侧辐条和轮毂则把地面反力传递到车轴或转向节上。建模时先按回转体思路处理轮胎主体,胎面宽度、外径、胎侧弧度和胎圈内径形成主要控制截面,再在圆周方向阵列花纹块与侧壁字符,
使外观既能表达橡胶件的成型特征,也能保留装配干涉检查所需的真实外轮廓。轮辋部分采用多辐条布局,辐条之间的镂空区域兼顾减重、散热和制动盘通风,轮缘处设置挡圈与胎圈座,保证轮胎充气后不会轴向脱出;中心区域布置轮毂孔、螺栓分布圆和定位止口,这些边界直接关系到与车轴法兰、制动盘或轮毂单元的配合。现场选型时,外径会影响整车离地间隙和转向时轮罩包络,胎宽决定接地面积与转向阻力,轮辋直径则限制制动盘、卡钳和轮毂轴承的布置空间;若用于拖挂车或移动工装,还要校核单侧轮载下胎侧挠度、螺栓孔节圆精度以及轮距方向的突出量。装配关系上,轮胎属于弹性件,轮辋属于刚性支撑件,二者在胎圈位置形成周向压紧;轮毂端面与车轴法兰贴合,紧固件沿节圆均匀锁紧,
定位止口承担径向对中,避免高速转动时产生偏心。设计过程中需要特别关注转向极限位置,轮胎最外侧与翼子板、悬架摆臂、挡泥板之间应保留足够跳动间隙;在制动工况下,胎面接地压力分布、轮辋刚度和辐条通风通道会共同影响散热效果。三维结构把胎纹深度、侧壁圆角、轮辋槽底、辐条拔模斜度和中心孔倒角都表达出来,便于工程人员在总装中检查运动包络,也可用于拆解展示、装配工艺说明和行走机构方案评审。对于非道路小型设备,轮胎的缓冲作用可以降低机架振动,对精密仪表或易碎物料转运更友好;对于教学和样机开发,完整车轮总成还能直观呈现充气轮胎与金属轮辋的配合关系,帮助理解接地、承载、旋转对中和紧固件布局之间的工程约束。
