摩托车后轮辐条轮毂总成结构设计

　　摩托车后轮属于整车行走系统的核心承载与动力输出部件，整套结构集成轮辋、辐条式轮毂、制动安装位、从动链轮安装法兰、轮轴配合孔位等功能模块，在两轮机动车的传动、承载、行驶导向场景中承担关键作用。日常工况下，后轮需要承接发动机经链条传递的驱动力，将扭矩转化为车辆前进的牵引力，同时承受整车整备质量、驾乘人员载荷以及行驶过程中路面颠簸带来的交变冲击，在过弯、制动、加速等工况下还要传递侧向力与制动力矩，因此结构设计的合理性直接决定整车行驶的可靠性与安全性。

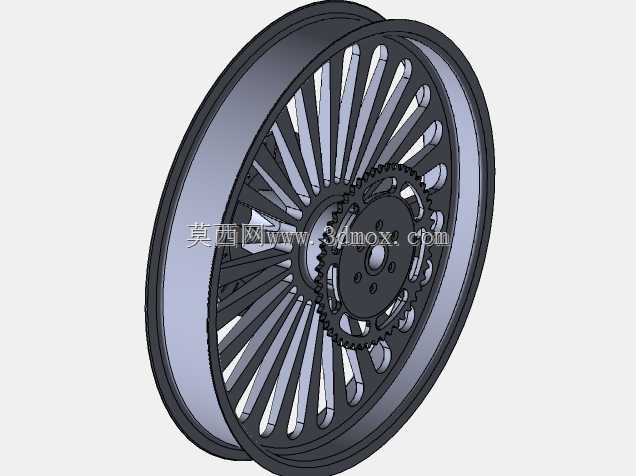

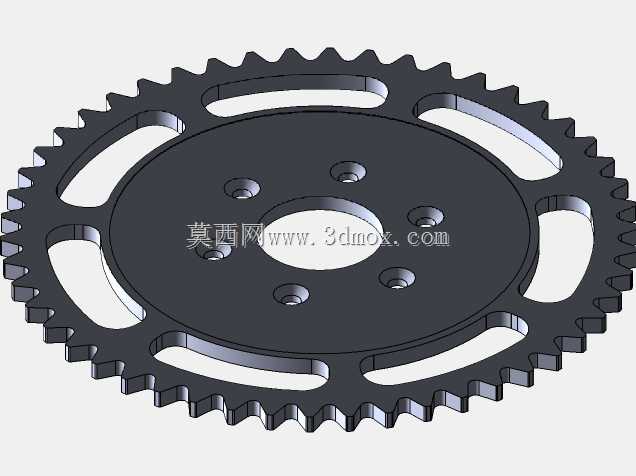

　　从实际装配边界来看，该后轮总成的径向尺寸需要匹配常用摩托车轮胎的安装规格，轮辋的外缘卡槽结构完全适配标准真空胎或有内胎轮胎的胎圈定位，轮辋内侧预留的气门嘴穿行孔位位置符合常规充气布局，不会和辐条、链轮等周边部件产生运动干涉。轴向安装尺寸方面，轮毂中心的通孔与后轮轴采用间隙配合，两端预留的轴承安装位可嵌入标准深沟球轴承，轴承外侧的台阶面可匹配轴套、油封以及后平叉的安装卡槽，保证轮体转动时的同轴度，同时限制轴向窜动量。轮毂一侧延伸出的链轮安装法兰，端面均布的螺栓孔位与从动链轮的安装孔完全对应，法兰的定位凸台可以对链轮实现径向定心，避免链条传动过程中链轮出现偏摆，降低链条跳齿、异常磨损的概率。

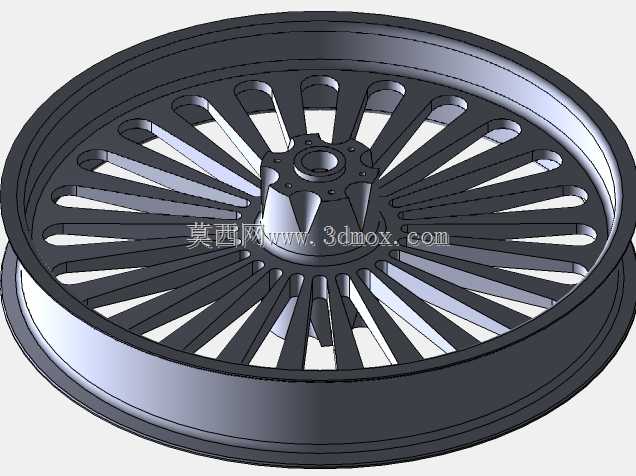

　　结构设计上采用放射状辐条布局，多根辐条沿轮毂中心周向均匀分布，辐条截面采用变厚度过渡形态，靠近轮辋的位置宽度收窄、靠近轮毂中心的位置厚度加大，这种形态既可以通过连续的金属实体结构传递径向载荷与驱动扭矩，又能在保证整体结构强度的前提下大幅降低轮体自重，减少行驶过程中的转动惯量，提升车辆加速、减速的响应速度。辐条之间预留的大面积镂空空间，一方面可以在车辆行驶时引导气流穿过轮体，带走制动过程中产生的热量，避免制动鼓或制动盘长时间高温出现热衰减；另一方面镂空结构也能减少轮体转动时的风阻，同时方便日常使用中清理轮组内部夹带的泥沙、碎石。

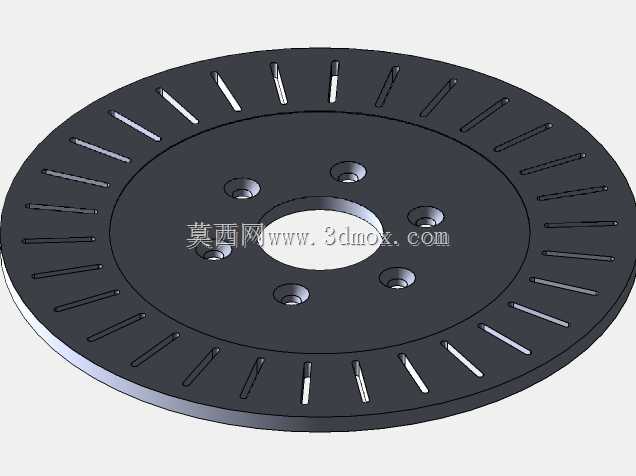

　　设计过程中首先确定轮轴的中心高度与后平叉的安装间距，以此为基准锁定轮毂中心轴承位的直径与轴向长度，再根据所选轮胎的规格反推轮辋的内径、宽度与外缘轮廓，保证轮胎装配后胎面的中心面和整车纵向对称面重合，避免出现行驶跑偏、轮胎偏磨的问题。链轮的分度圆直径需要和发动机输出端的主动链轮匹配，中心距按照链条的节距与链节数做适配，保证链条张紧度处于合理区间，辐条的数量、每根辐条的倾斜角度都经过排布校验，转动过程中辐条不会和刹车卡钳、后平叉侧板、链条护板等周边固定部件发生刮碰。轮毂中心的安装盘面上预留的多个螺纹孔，既可以固定链轮，也可适配制动盘或制动鼓的连接需求，同一套轮体结构可通过更换外接部件适配不同排量、不同制动形式的摩托车型号，拓展了结构的通用适配性。轮辋和辐条、中心轮毂采用一体化的实体结构设计，各衔接位置都做了圆角过渡，避免应力集中在长期交变载荷下出现辐条断裂、轮辋变形的问题，整体结构在满足装配使用需求的同时，兼顾了轻量化、强度与外观辨识度。
