传感端束紧防护套卡扣式压合结构

　　这套束紧压合件主要面向传感检测端的线缆与本体衔接防护场景，在工业现场的位移、压力、接近类传感器安装工位中，传感探头尾部往往需要引出多组信号线缆，线缆穿出壳体的位置如果没有可靠的束紧与包覆结构，长期受设备振动、车间切削液飞溅、粉尘堆积影响，很容易出现线缆外皮磨破、接线处拉扯松脱、密封间隙进灰进水的问题，这个零件就是针对该衔接位置设计的一体式束紧防护结构。

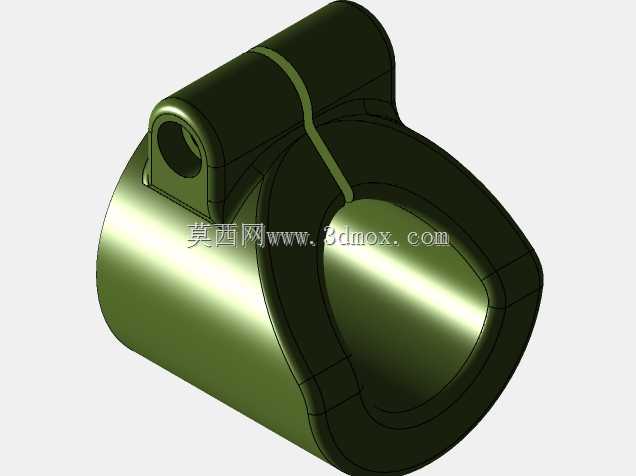

　　从结构功能上拆分来看，零件主体为一端大开口的筒状包覆腔体，大开口端采用非圆的异形轮廓，对应传感探头尾部的安装基座外形，装配时可以直接套合在探头基座外侧，腔体内壁预留有均匀的配合间隙，套入后不会和探头内部的电路元件发生干涉，筒身侧壁做了连续的加厚过渡，从开口端向尾部逐步收窄，既保证套合后整体的结构刚性，也避免壁厚突变带来的注塑成型缩痕。筒身上方延伸出带铰接孔的双耳卡扣座，铰接孔的同轴度在建模时做了同步约束，孔位周边做了凸台加厚，避免卡扣反复扳动时孔位出现应力开裂，卡扣座和筒身之间设计了一条纵向的弹性开槽，这条开槽是整个挤压束紧功能的核心：当防护套完全套入探头基座后，上方卡扣向下扣合，开槽两侧的筒壁会沿径向产生微量弹性形变，像箍圈一样均匀抱紧内部的线缆束与探头衔接段，不需要额外加装扎带或者灌封密封胶，就能实现线缆根部的束紧定位，防止设备运行过程中线缆被外力拖拽时，拉力直接传递到内部接线端子上。

　　设计过程中优先考虑了装配操作的便捷性，现场运维人员不需要专用工装，单手即可完成扣合动作，卡扣的扣合行程经过反复校核，扣合到位后会有明确的到位触感，不会出现虚扣、松脱的情况；如果后续需要检修探头内部接线，只需要向上扳开卡扣，弹性开槽会带动筒壁自动回弹松开抱紧力，即可直接把防护套从基座上拔下，拆装过程不会损伤探头外壳和线缆外皮，可重复多次使用。零件的所有外轮廓棱边都做了圆角过渡，没有尖锐的毛刺边角，一方面是避免装配时划伤操作人员的手部，另一方面也减少应力集中点，提升零件长期受振动工况下的疲劳寿命。

　　从安装边界来看，筒状主体的外径尺寸控制在适配常规中小型传感器的安装空间范围内，不会和周边相邻的安装支架、走线槽发生位置干涉，上方凸起的卡扣座高度也做了限制，即使传感器安装在设备内部狭窄的布线腔里，也不需要额外预留过大的操作空间。异形开口的轮廓和探头尾部基座的外形做了匹配对位，套入时存在唯一的装配方向，不会出现装反、错位的问题，内壁在对应线缆穿出的位置预留了光滑的过线圆弧，线缆和内壁接触的位置没有锐边，不会割伤线缆外绝缘层。

　　在实际产线应用里，这类束紧件除了用于传感器尾部防护，也可以适配小型气动元件的气管衔接处、微型电机的出线口位置，依靠自身弹性挤压的抱紧力实现束紧与轻度密封，零件整体为一体化成型结构，没有额外的装配组件，不存在小零件脱落掉入设备内部的风险，建模时所有特征均保留了参数化约束，筒身内径、开槽宽度、卡扣扣合量、铰接孔孔径都可以根据不同的探头外径、线缆束直径做快速调整，不需要重新搭建整体特征，结构设计兼顾了防护可靠性、装配便捷性与场景适配灵活性。
