立式储水罐配套加热换热装置结构

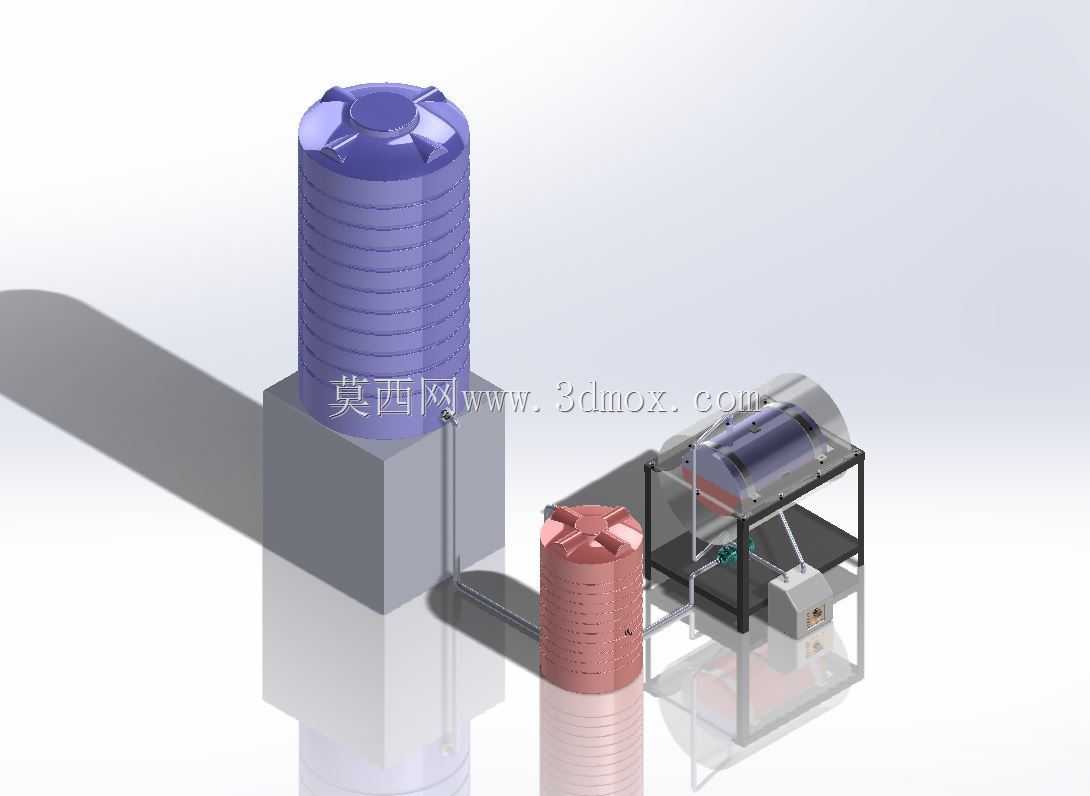

　　这套三维结构围绕小型用水加热与储水场景搭建，整体包含两座不同高度的立式圆柱形储水罐体、框架式加热换热主机以及连通各单元的管路组件，可作为民用热水供应、小型工艺循环水预热、实训教学演示装置的结构参考。从现场布置逻辑来看，高罐体承担大容量冷水储存或者恒温蓄水功能，矮罐体可作为缓冲罐、回水罐或者分段加热的中间储水单元，框架主机内部容纳加热元件、换热腔体与动力配套件，三者通过底部布设的管道形成完整流体通路，不需要额外搭建复杂的外部连通结构。

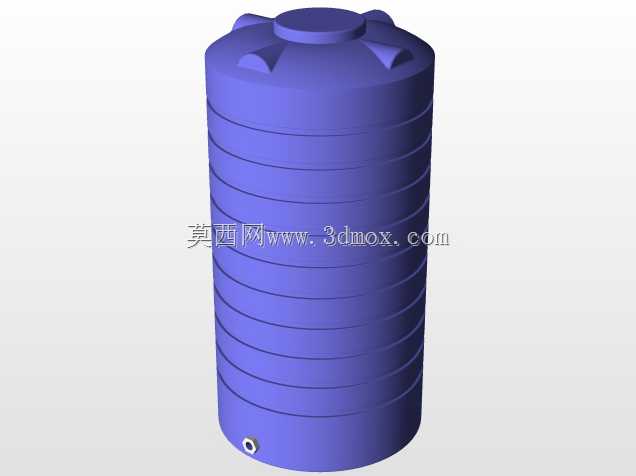

　　建模过程中优先还原了立式罐体的典型结构特征：罐身采用分段环筋造型，既在视觉上区分出筒体卷制拼接的工艺特征，也对应实际金属储罐加工时的加强圈设计，能够提升薄壁筒体承压后的抗变形能力；顶部采用带径向加强棱的碟形封盖结构，封盖中心预留凸起接口位，可对接液位检测、排气阀或者温度传感器安装座。罐体底部直接坐落在方形混凝土样式的基座块上，基座轮廓超出罐底外缘，安装时可直接放置在硬化地面，地脚区域预留足够的膨胀螺栓固定空间，避免罐体满载水后出现侧倾风险。高罐与矮罐的高度差经过排布优化，高位罐与低位框架主机之间形成自然液位差，既可以辅助管路排气，也能降低循环动力的启动负载。

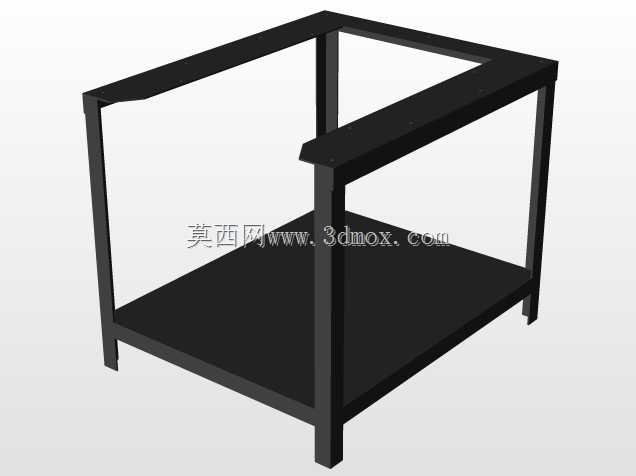

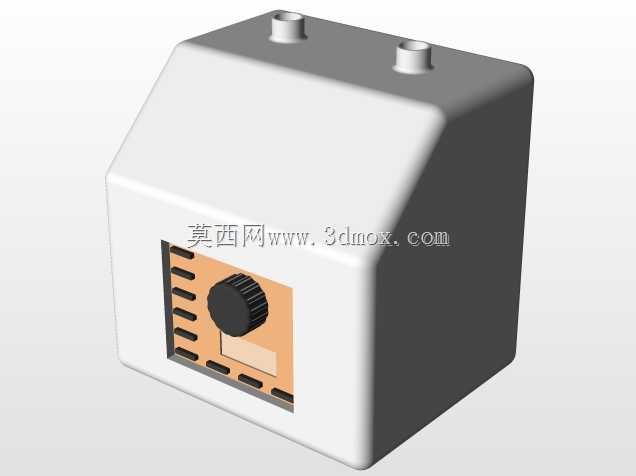

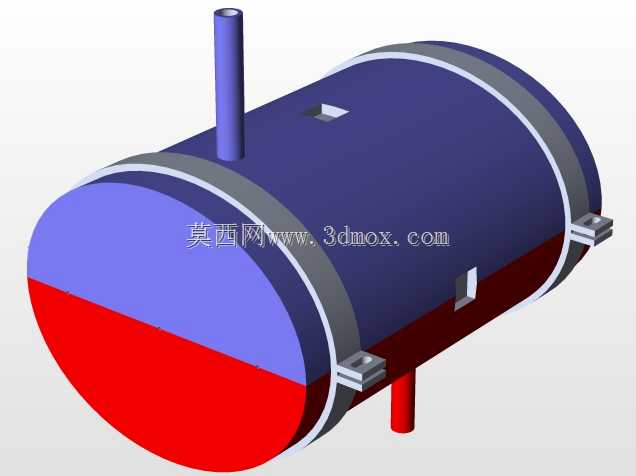

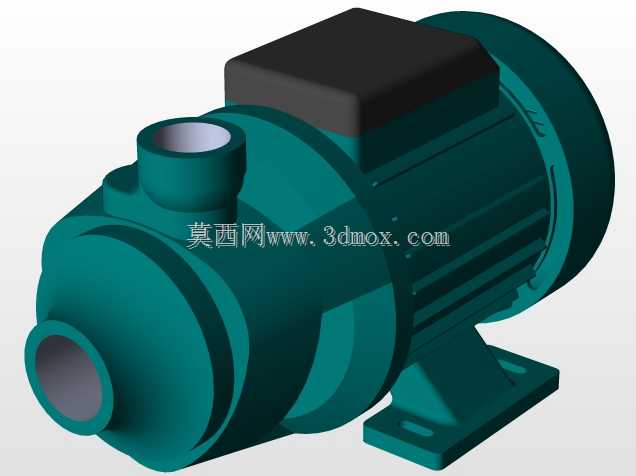

　　框架式加热主机采用方管焊接的双层机架结构，下层台面预留电气控制盒的安装位，上层台面通过四根支腿支撑透明防护外罩，罩体内部容纳卧式布置的换热筒组件，换热筒两端设置端盖与管路接头，侧方引出的管道分别对接两座储水罐。这种开放式机架设计在实际运维中优势明显：操作人员不需要拆解整体围护结构，就可以直接接触加热元件、接线端子与管路法兰，日常点检温度探头、清理换热表面水垢、更换密封垫片的操作空间充足；机架支腿底部预留可调脚杯的安装位置，可在不平整的安装地面调整整机水平度，避免换热筒因倾斜出现局部气塞、换热不均的问题。

　　管路走线全部沿地面与基座侧面排布，避免悬空管道受水流振动产生疲劳晃动，管道转弯处采用标准弯头过渡，减少流体局部阻力。在结构校核层面，两座储水罐的筒体直径与高度比例偏向大容量储水设计，满载状态下整机重量集中在罐体底部基座区域，框架主机重量远小于储水单元，整体重心偏低，车间内布置时不需要额外做地基加固，仅需保证地面承载力满足满水重量即可。安装边界方面，高罐体的竖向高度为整机最高点，布置在室内时需要核对顶部空间与检修吊点的距离，罐体周围预留不小于单人通行的操作间隙，方便顶部仪表检修与罐体侧壁保温层施工；框架主机的侧向引出管道需要预留管道拆装的扳手操作空间，控制盒所在的正面避免紧贴墙面，保证柜门可以完全开启。

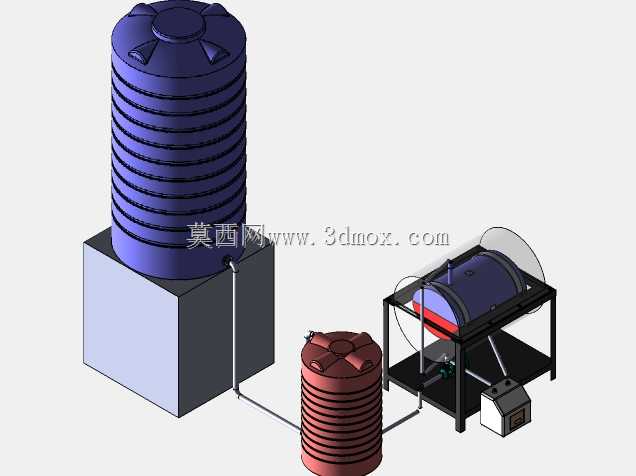

　　从功能实现逻辑来看，冷水先进入高罐体储存，经由管路送入框架内的加热换热单元升温后，可输送至用水点，或者送入矮罐体进行缓冲储存，回水再通过管路返回重新加热，形成闭环循环。罐体表面的环筋结构也为后期外包保温层提供了固定依托，保温材料可以沿环筋间隙缠绕固定，降低储水过程中的热量损耗。整套模型把储水、加热、管路连接、支撑基座四个模块的装配关系完整呈现，结构拆分逻辑清晰，从业者可以在此基础上调整罐体容积、更换加热元件功率、增减管路阀件，适配不同供水量的热水系统设计需求，也可作为流体管路装配、储罐结构设计的教学演示样例，直观展示立式储水设备与加热主机的配套布局方式。
