数控仿形切割工作台结构设计

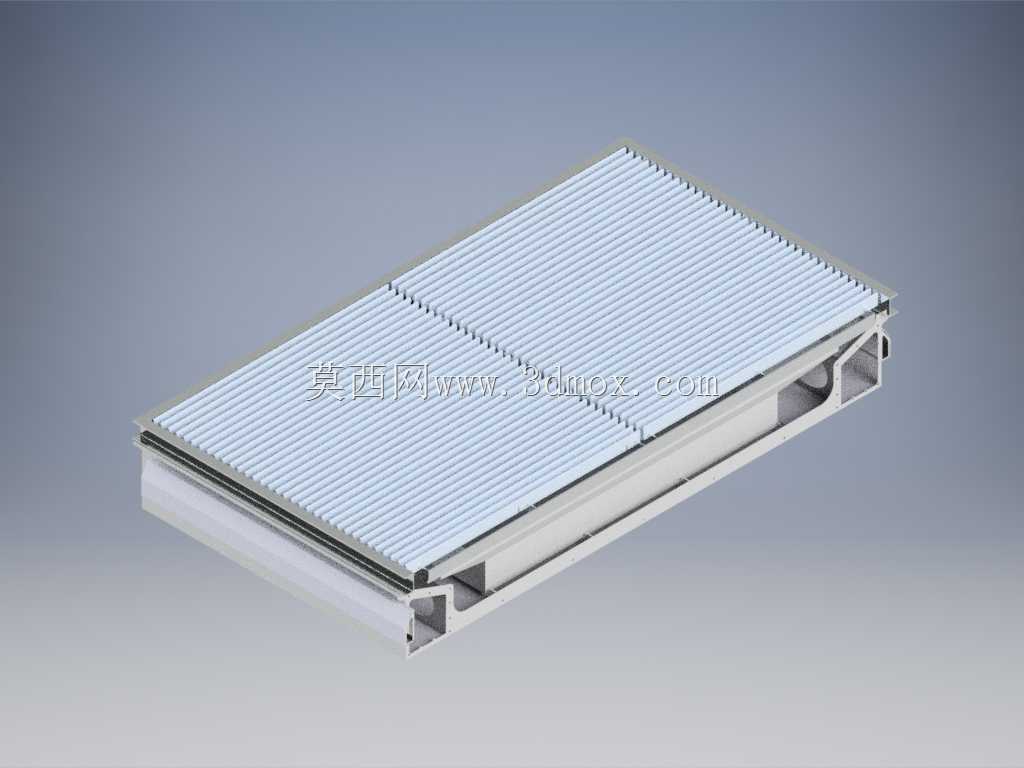

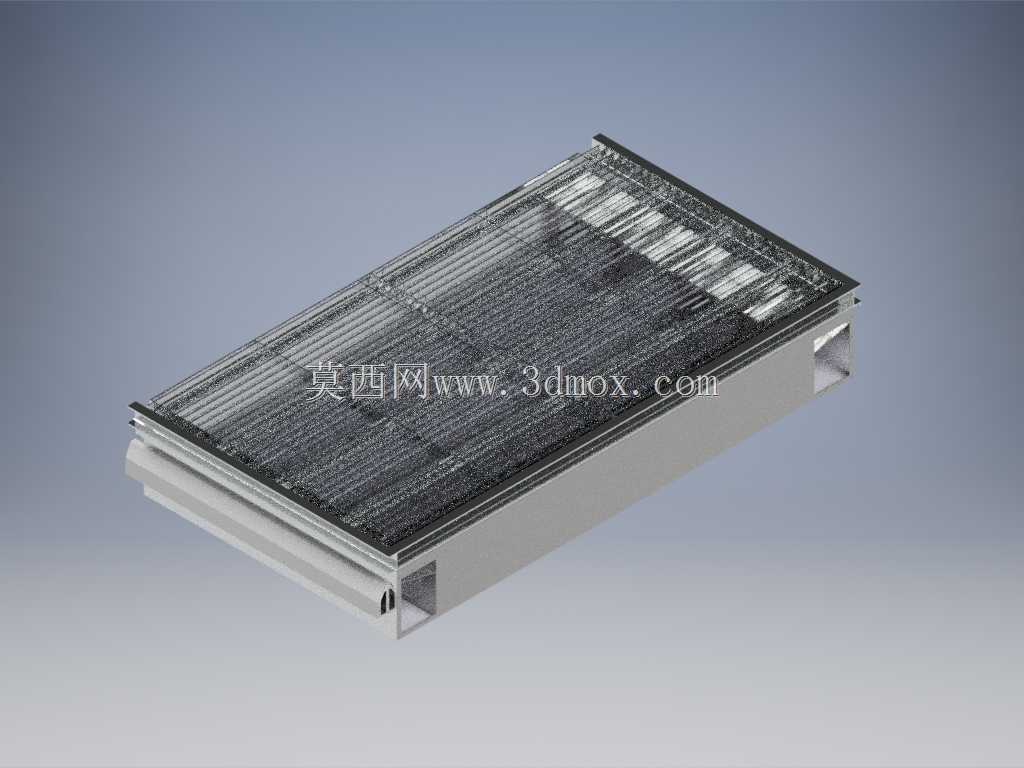

　　做这台设备的三维装配，最初是从切割车间的实际痛点倒推的。车间里做仿形切割，板材上料后要保证切割头走仿形轨迹时，下方承托不能干涉割嘴运动，同时切割产生的熔渣、碎屑要能顺利归集，不能卡在台面积渣导致板材垫翘，割出来的工件尺寸偏斜。建模的时候先把台体的主体框架搭出来，整体是长条形卧式布局，长宽比例适配常规整张板材的上料尺寸，台体总高度控制在操作人员站在侧边上下料不用过度弯腰的区间，底部预留了叉车叉取的空位，车间转序的时候不用额外焊接吊耳，直接用手动液压叉车就能整台移位。台面上的栅格承托结构是整个设计里反复调整的部分，最开始想直接用整块钢板铺台面，后来模拟切割路径的时候发现，割嘴切透板材后会直接伤到台面，

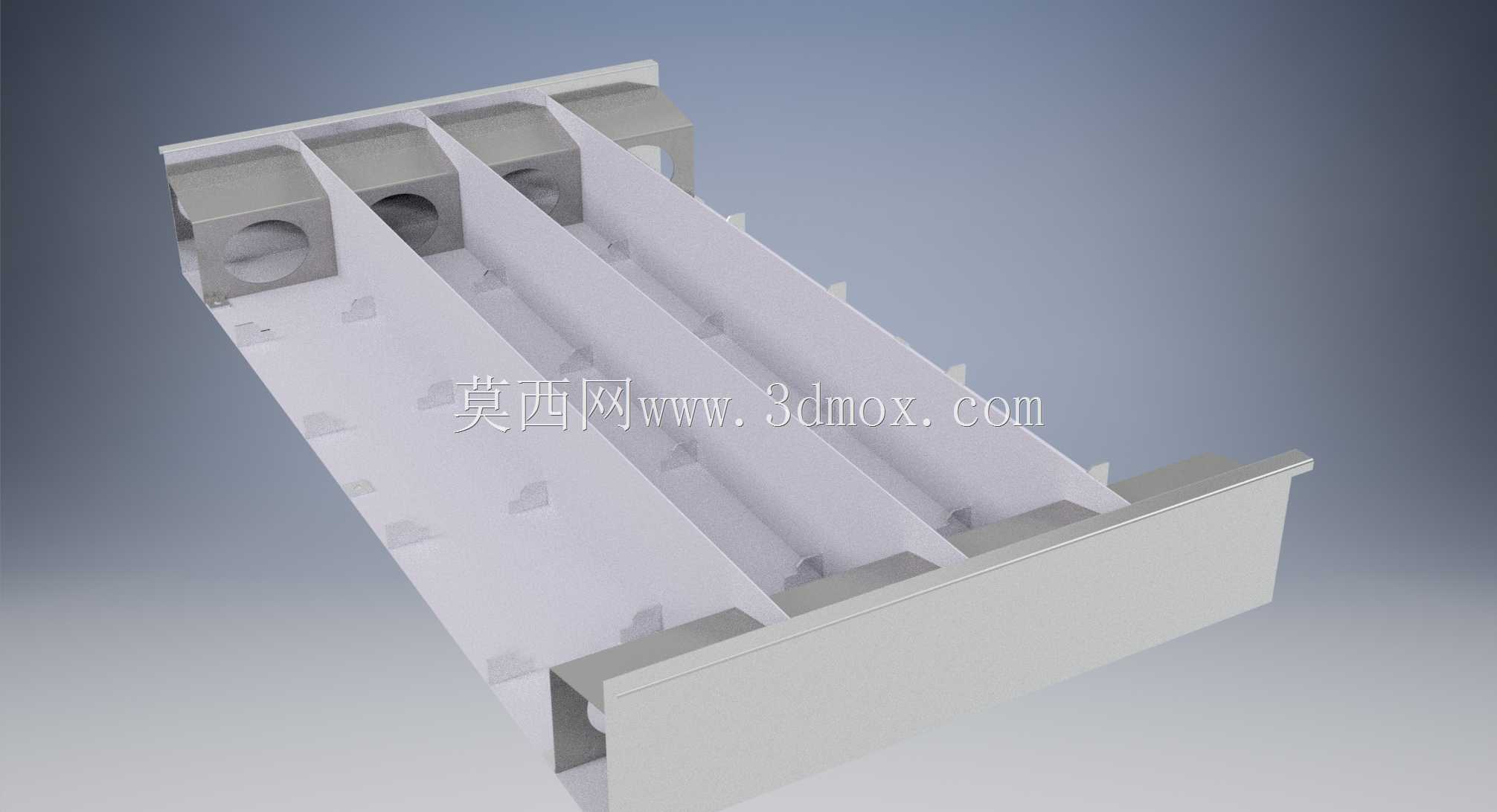

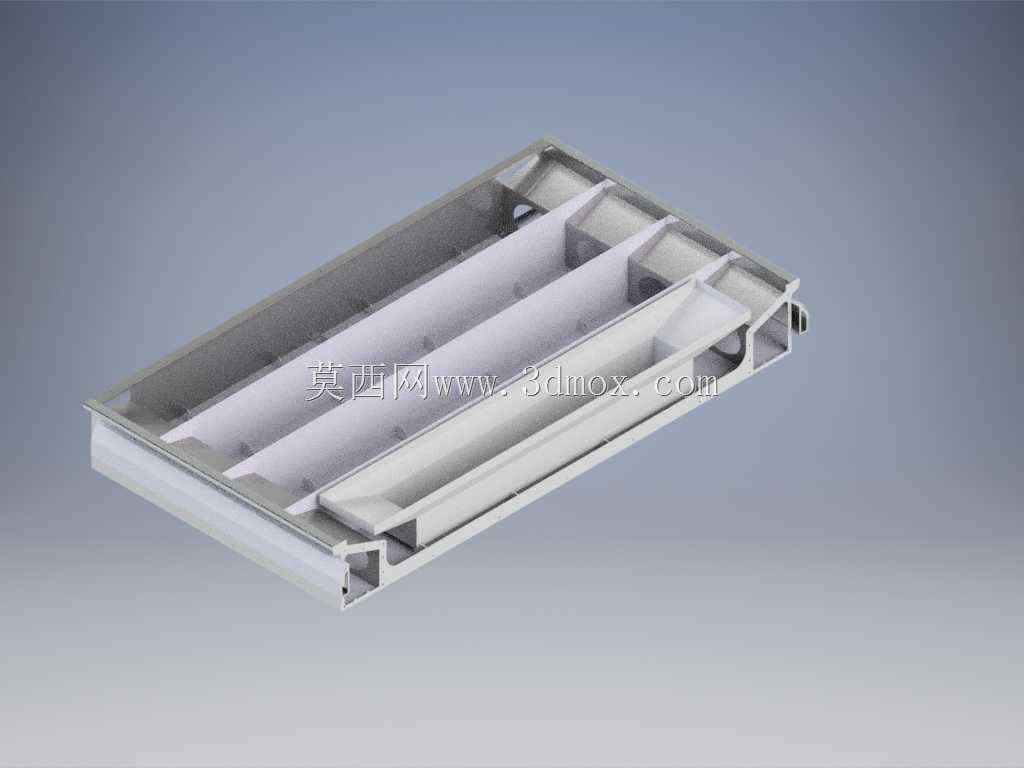

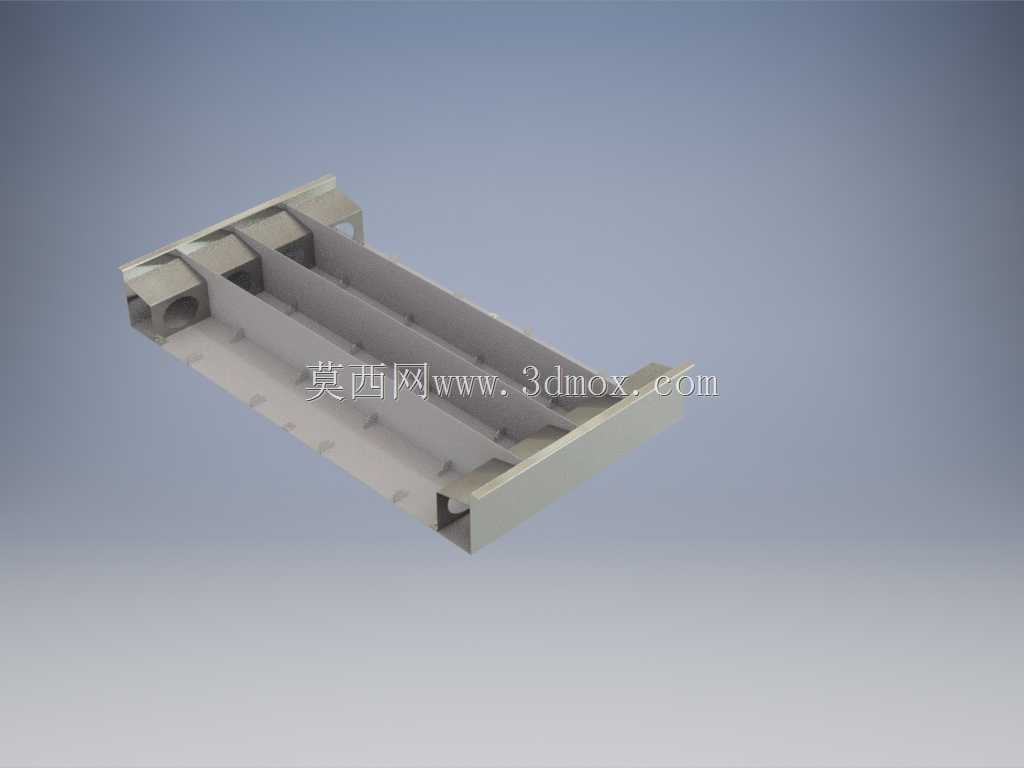

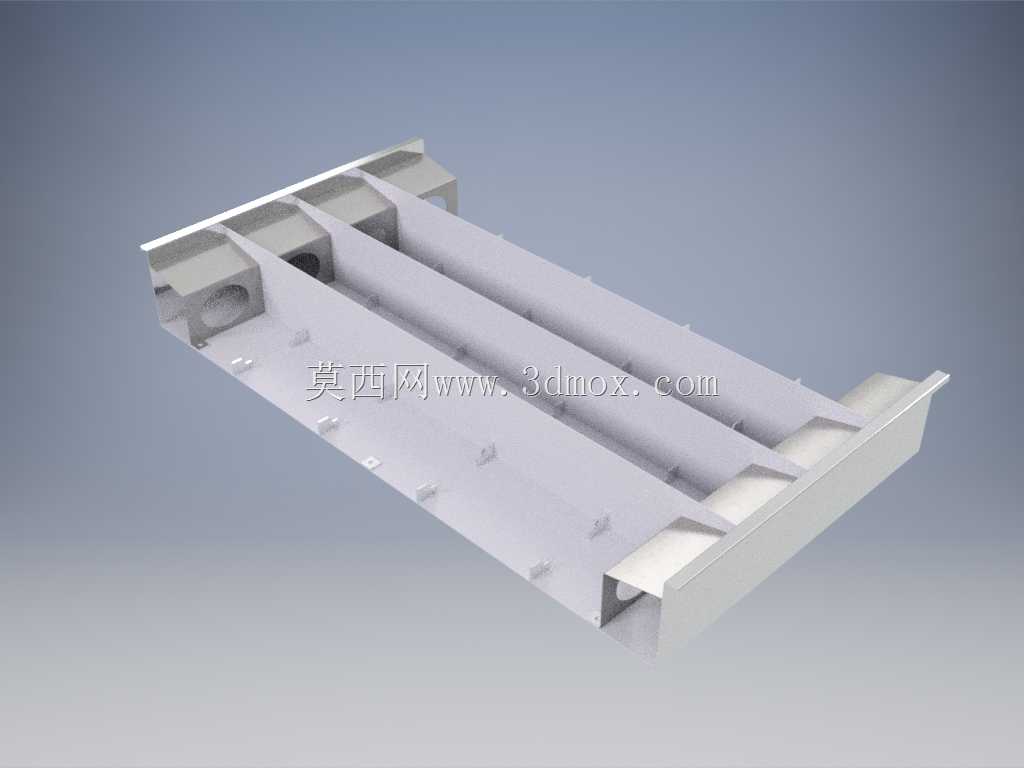

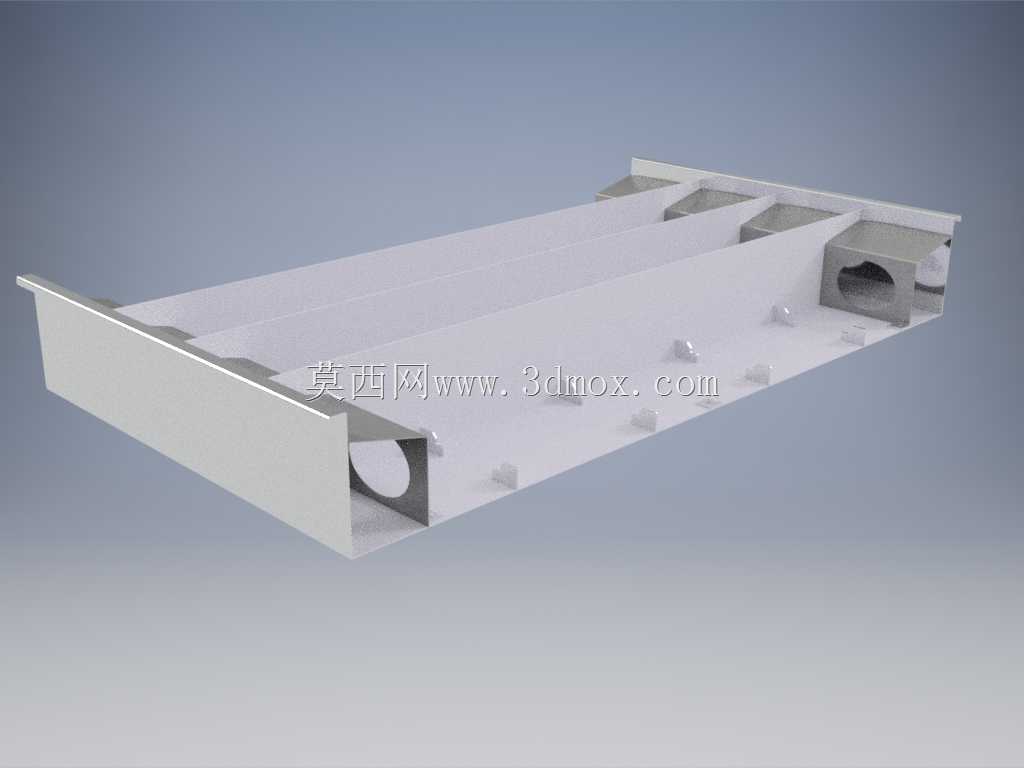

　　用不了几次台面就会被割出深浅不一的沟槽，后续铺板的时候平面度根本保不住。后来改成错落排布的栅格刀条，刀条之间留均匀的排渣缝隙，切割时熔渣直接顺着缝隙落到台体下部的集渣腔，栅格刀条用可更换的安装结构固定，长期使用后某几根刀条被割损，不用整台拆解台面，单根抽换就能恢复承托精度。台体两侧的边框做了加厚的型材折弯结构，既作为整个台面的安装基准，也用来承载行走横梁的导轨安装面，建模的时候特意把导轨安装面的加工余量在三维里提前预留，后续钣金焊接完成后上龙门铣一次走刀加工出基准面，避免焊接变形导致导轨装配后平行度超差，切割头运行的时候出现卡顿、轨迹偏移。两端的端座部分设计成中空腔体，一侧腔体用来布置拖链的走线空间，切割头的动力线缆、

　　气管顺着拖链在腔体内走线，不会裸露在台面上被板材剐蹭，也不会被切割飞溅的熔渣烫坏外皮；另一侧腔体预留了除尘接口的安装位，后续对接车间集中除尘管道时，负压风从栅格缝隙向下抽，切割产生的烟尘不会往车间操作区弥散。做装配校验的时候，把所有外购的导轨、齿条、拖链、除尘接头都按实际样本尺寸建模导入，逐个核对安装孔位的同轴度，提前排查干涉：一开始栅格刀条的固定座和下部集渣抽屉的滑轨出现了空间重叠，在三维里直接调整固定座的折弯高度，把干涉量消掉，避免到了装配现场才发现零件装不上，临时割焊改件。整个台体的安装边界也做了明确校核：设备就位时四周要预留至少半米的维护空间，侧面要留出集渣抽屉拉出的行程，端部要留出除尘管道和线缆桥架的接驳位置，

　　地面承重要求按台体满载板材的总重量核算，不需要额外做特殊地基，普通硬化车间地面就能放置。建模过程中同步生成完整的BOM明细，把钣金件、标准件、外购件分门类归类，后续下料、采购、装配都可以直接对照明细执行，装配完成后还做了整机的运动干涉模拟，模拟切割头沿全行程走仿形切割路径，确认所有运动部件和台体结构、走线拖链都没有碰撞，拿到现场组装后一次就完成了试运行，切割薄钢板、亚克力板、复合板材时，台面承托稳定，排渣顺畅，日常清理只需要定期拉出集渣抽屉倒掉碎屑，维护工作量比老式实心切割台降低很多。
