实验室箱式电阻加热炉结构设计

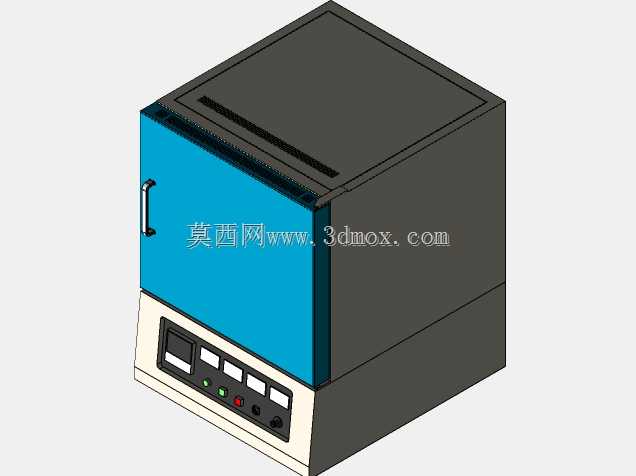

　　箱式电阻加热炉是材料热处理、实验室小样烧结、工件低温回火与干燥工序中十分常见的热工设备，这套三维结构把炉体承重框架、保温炉膛、侧开炉门、底部控制舱和操作面板整合在同一立式箱体中，适合布置在车间检验区、高校材料实验室或小型热处理工位。从现场使用逻辑看，设备不需要复杂外接管路，通电后即可通过面板设定升温曲线，操作人员取放试样时从正面开启炉门，炉门内侧贴合保温层，减少热量向车间环境散失。

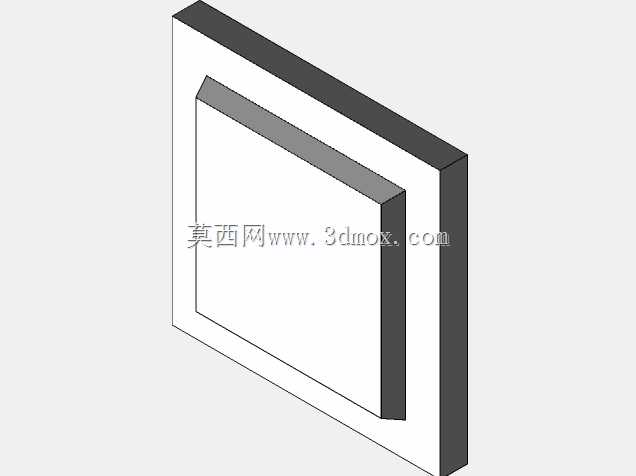

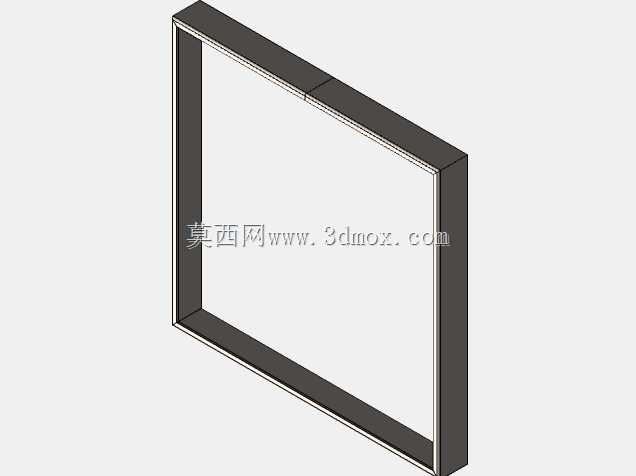

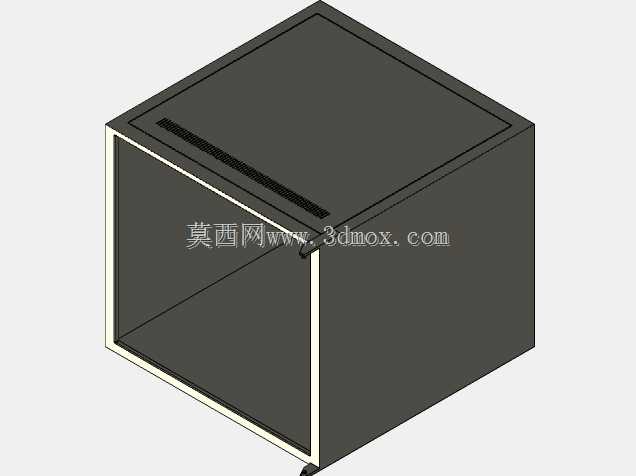

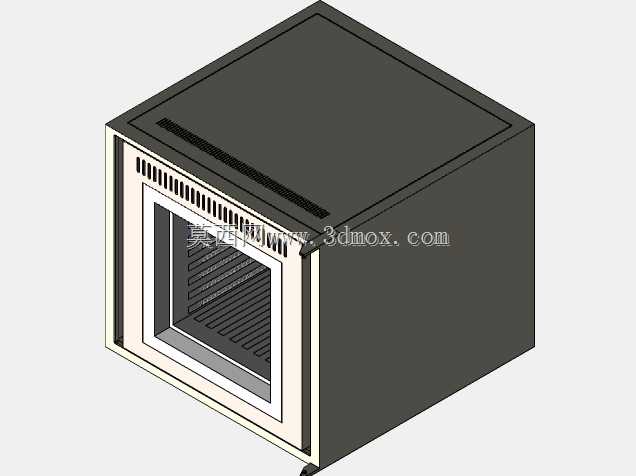

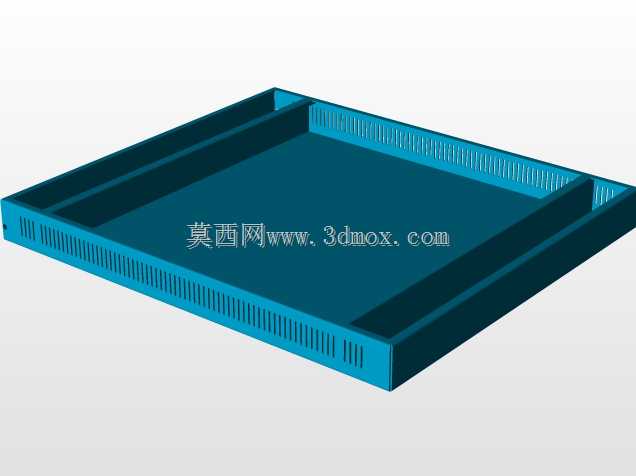

　　建模时先确定炉腔有效工作空间，再向外叠加保温层、外壳钣金和底部电器舱，整体外形接近直立立方体。上部为高温工作区，外壳采用规整钣金折弯件，顶面预留通风与散热缝隙，避免炉体外表面积热；正面炉门采用醒目的蓝色面板，左侧布置竖向拉手，开门时受力点靠近门体边缘，手腕施力方向与门轴回转方向匹配，长期使用不易出现门体偏斜。炉门与炉腔之间设置密封贴合面，闭合后依靠门体压紧保温棉，降低热辐射外泄。

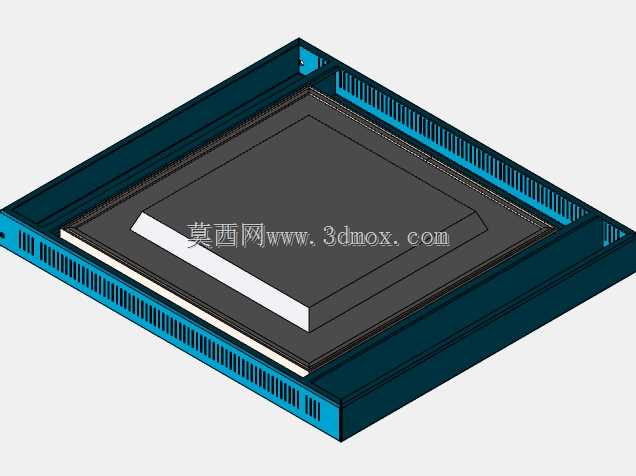

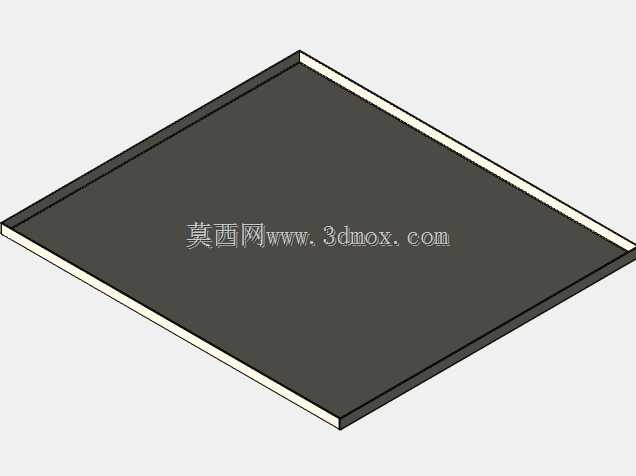

　　下部控制舱向前倾斜形成操作面，面板上布置数显温控仪表、状态指示灯、调节按钮和开关元件。仪表区高度落在操作人员站立时的自然视线范围内，设定温度、查看升温段和确认运行状态不需要弯腰；指示灯按运行、加热、报警等功能分区排列，红绿状态在车间照明下仍有足够辨识度。控制舱与上部高温炉膛之间通过隔热底板分隔，既保护继电器、温控器和接线端子，也方便后期从正面拆卸面板进行检修。

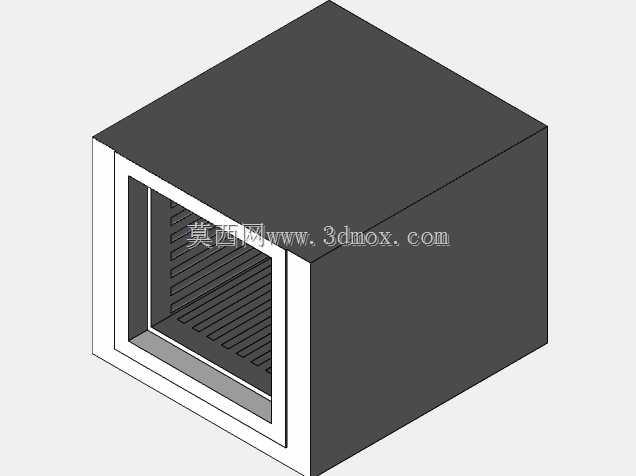

　　结构设计中需要重点处理热膨胀与维护边界。炉壳外侧保留平直安装面，背部和侧面应留出散热距离，不能紧贴墙面或其他设备；底部支撑面要承受炉体和保温材料重量，放置时需保证台面水平，防止炉门闭合后受力不均。炉膛内部承载试样的区域应与加热元件保持安全间距，装料时避免遮挡热风循环空间，也不能让工件直接撞击保温衬里。炉门铰链、拉手和门锁件在三维装配中需要验证开启角度，确保门体打开后不会与控制舱边缘、操作人员腿部或周边工作台干涉。

　　从设备选型角度看，这种箱式炉适合小批量、多品种的热处理任务，炉腔封闭性好，占地面积小，进料方向单一，便于在固定工位完成装料、升温、保温和冷却流程。三维模型完整表达了外罩钣金、炉门组件、控制面板、指示灯、拉手及底部支撑的相对位置，可用于设备布局校核、检修空间确认、人机操作分析以及同类热工设备的改型参考。设计人员在深化时还可在此基础上补充炉膛内衬厚度、加热丝排布、热电偶安装位置和排气口结构，使外观模型进一步转化为可指导生产装配的详细设计方案。
