ECUMaster车载ECU与PMU可打印结构件

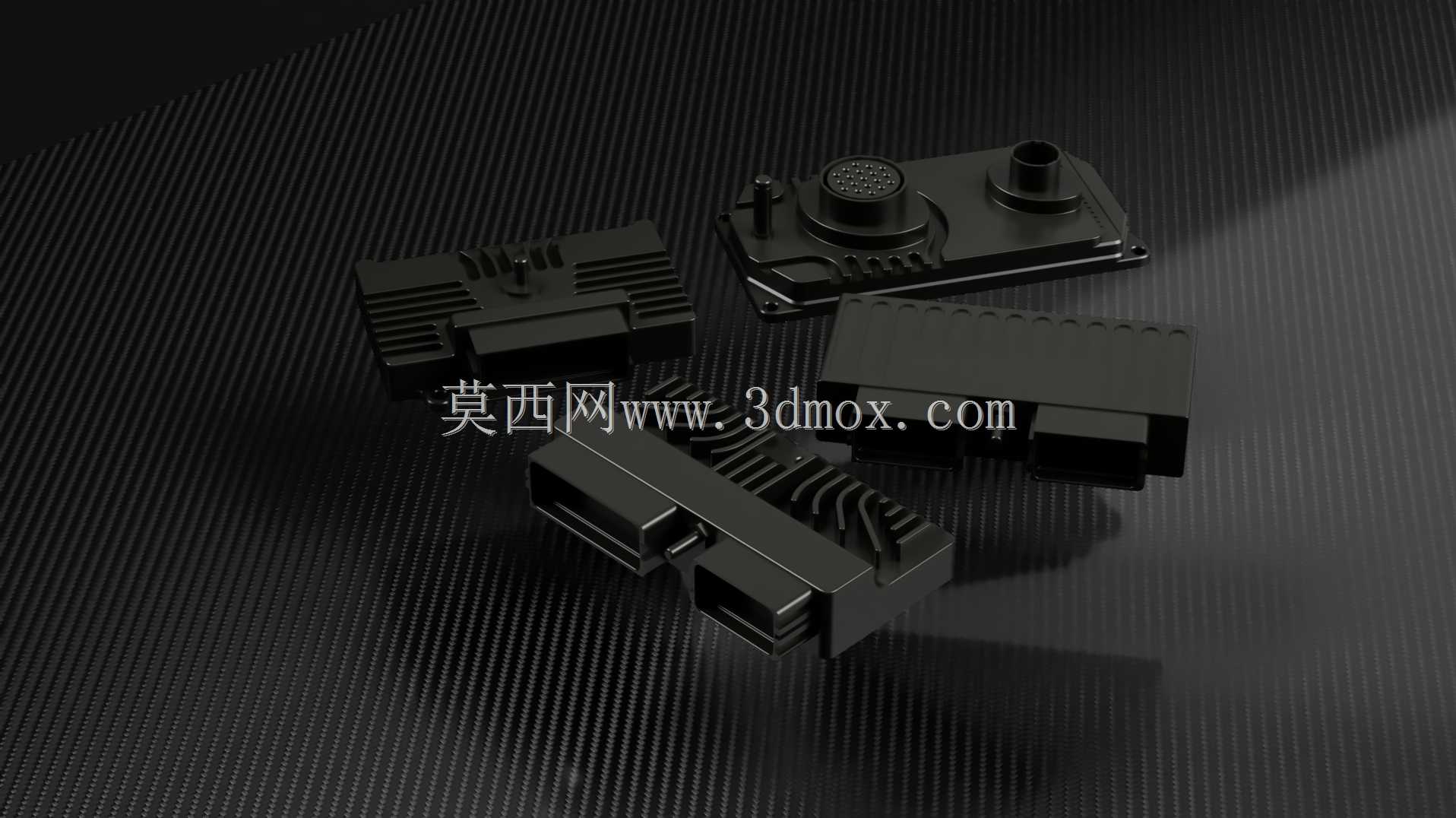

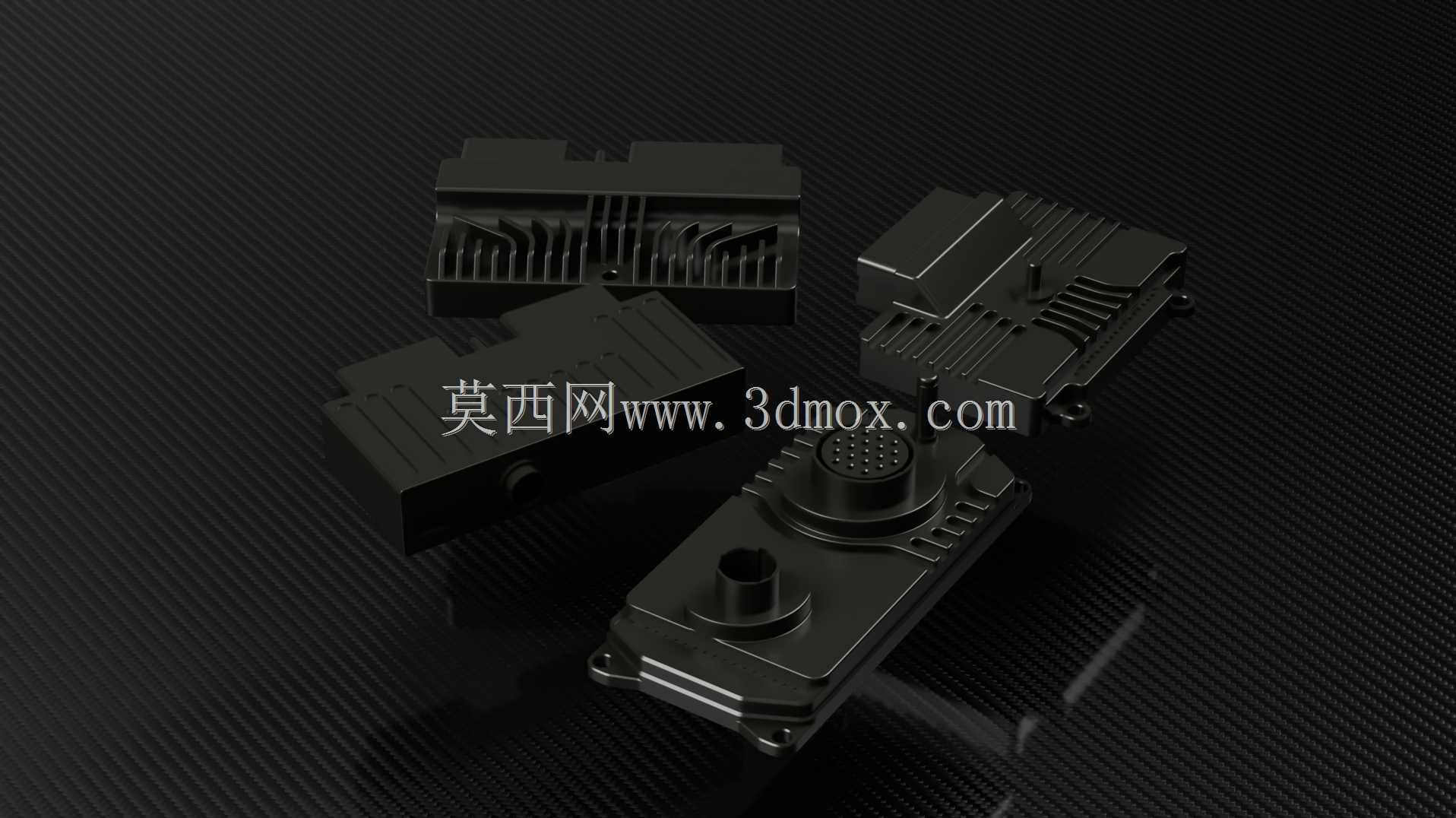

　　这套结构件围绕赛车及改装车辆的电控单元布置展开，覆盖发动机控制模块与电源管理模块两类核心部件。ECU在整车中承担喷油、点火、空燃比、转速负荷等信号的采集与控制，PMU则负责电源分配、熔断保护和用电回路管理，二者通常集中安装在驾驶舱、副驾侧面板、中控台后方或防火墙附近，以缩短线束长度并降低振动、泥水和高温带来的影响。模型将ECUMaster EMU Black、EMU Classic、PMU16以及PMU16 Autoport等常见模块的外形关系进行了工程化整理，适合在整车电气布置、支架设计、线束走向规划和维修拆装演练中使用。

　　从实际装车角度看，这类控制模块并不只是简单的盒体。外壳需要兼顾连接器插拔空间、散热肋片走向、固定孔位避让以及检修时的可视性。赛车环境中，模块附近往往密集布置主线束、接地桩、保险回路、数据记录设备和通信接口，若安装边界判断不足，后期容易出现连接器无法完全锁止、线束弯折半径过小、上盖无法拆卸或维护工具无法伸入等问题。该模型把主体壳体和连接器作为相对独立的结构表达，能够在三维布置阶段直接检查插接件朝向、模块间距、安装面高度以及周边支架的干涉情况。

　　结构设计上，壳体背部被处理为较平整的安装基面，去除了不利于增材制造的尖锐转角和复杂悬空特征，使样件能够更稳定地完成打印。散热区域保留了肋片的基本形态，但对细小特征进行了适度简化，既体现真实模块的识别特征，也避免打印过程中因薄壁过密、支撑难以去除而造成样件失效。对于需要制作展示件、工装夹具或装配验证件的工程师而言，这种处理方式更符合快速成型逻辑：先确认安装位置、连接器方向和外围边界，再根据真实采购件补充精密尺寸。

　　安装边界方面，ECU与PMU通常通过底部或侧面固定点连接到铝合金安装板、碳纤维面板或钢制支架上。模型可用于校核模块与安装面之间的贴合关系，评估螺栓头、垫圈、扎带座和线束固定夹是否会与壳体肋片发生冲突。多模块并排布置时，还需要在模块之间保留散热和拔插空间，尤其是电源模块与大电流线束连接区域，应避免连接器侧紧贴车架管件或防滚架横杆。若采用立式安装，则要确认模块重心、振动方向和连接器出线方向，防止车辆在高强度加速、制动和弯道载荷下出现接头受力。

　　在功能表达上，ECU模型重点体现主连接器区域、壳体散热形态和模块轮廓；PMU模型则突出多路电源管理单元的盒体比例、接口位置及自动端口版本的外形差异。虽然该模型用于结构布置和打印验证，不包含内部电路板逻辑，但对外形、接口和安装空间的还原足以支持机械设计人员完成支架建模、检修口开设、线束长度预估和装配顺序检查。对于改装厂、赛车队工程师以及汽车电子集成人员来说，这类模型的价值在于把电气元件提前纳入整车三维环境，而不是等到线束加工或座舱装配时才发现空间冲突。

　　打印制作时，可根据使用目的选择不同材料。若仅用于装配展示和空间校核，常用刚性打印材料即可满足需求；若需要制作长期固定的工装或支架，则应考虑耐温、抗振和层间结合性能更好的材料，并在真实受力位置增加金属衬套或独立固定座。壳体样件与连接器样件可分别成型后再粘合，这种方式能够减少整体打印时的支撑数量，也便于针对不同插接方向调整零件姿态。粘合前应先进行干装配，确认连接器与壳体之间的相对位置，避免因粘合偏差导致后续线束插头无法顺畅装入。

　　整体来看，该结构件把汽车电控模块从单一产品外形转化为可参与整车布置的机械对象。它既服务于ECU和PMU的安装空间确认，也可作为赛车电气系统教学、改装方案展示、3D打印工艺练习和支架设计参考。通过对壳体、散热肋片、连接器和安装基面的简化建模，工程人员能够在不依赖完整内部结构的情况下，提前发现模块布局、维护空间和线束走向上的关键问题，从而提高电控系统集成阶段的设计效率。
