VBOX运动设备相机螺纹安装固定支架

　　在汽车性能测试、运动数据采集场景中，VBOX这类运动数据采集设备的安装固定一直是现场调试的常见痛点，传统的粘接、扎带固定方式不仅容易在高速运动、剧烈振动工况下出现移位，还会因为安装位置偏差影响数据采集的精度，甚至存在设备脱落的安全隐患。这款安装支架的设计，正是瞄准了测试场景中设备快装、稳装的实际需求，依托通用相机螺纹的标准化接口特性，实现采集设备与通用安装基座的快速适配。

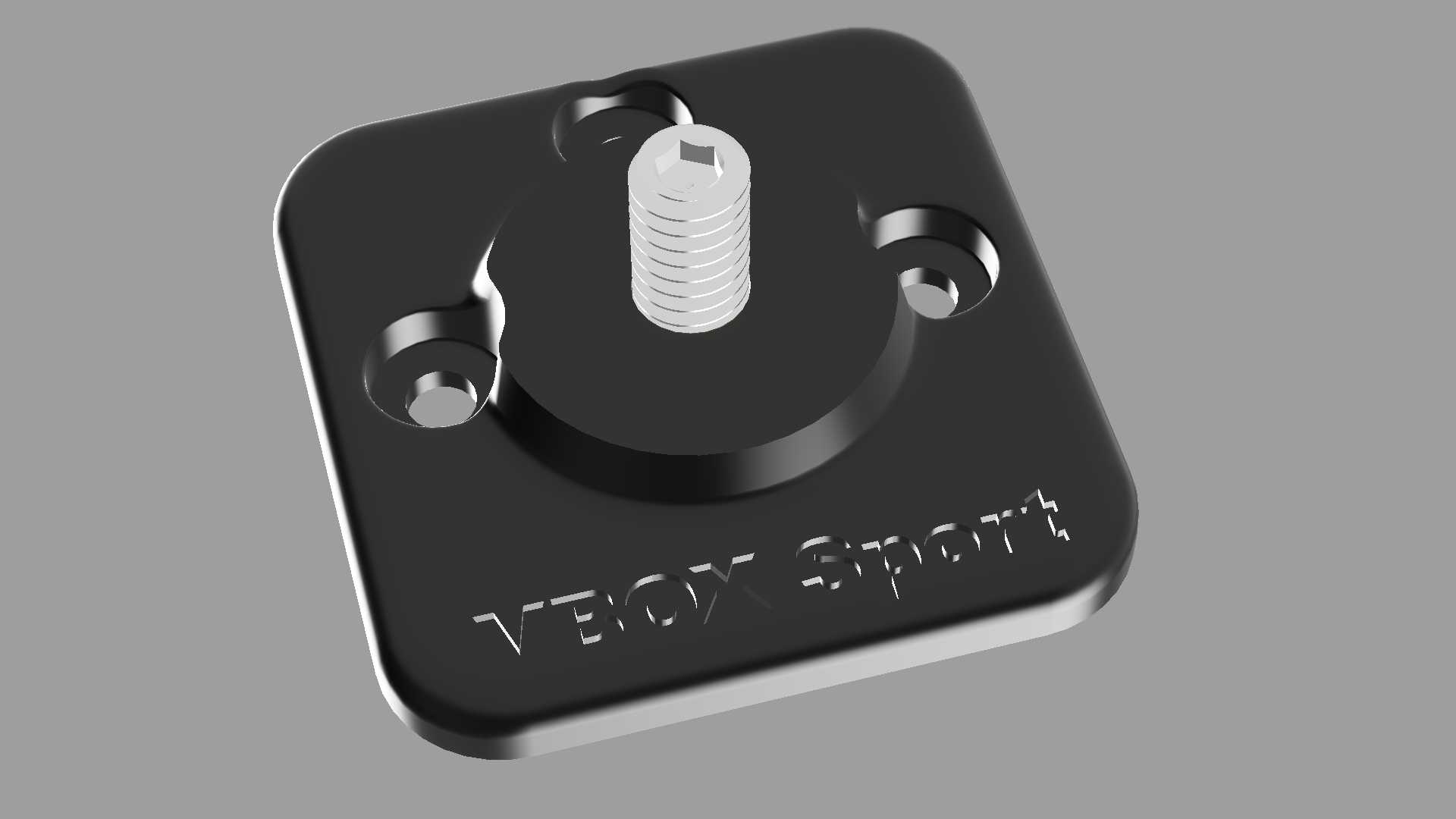

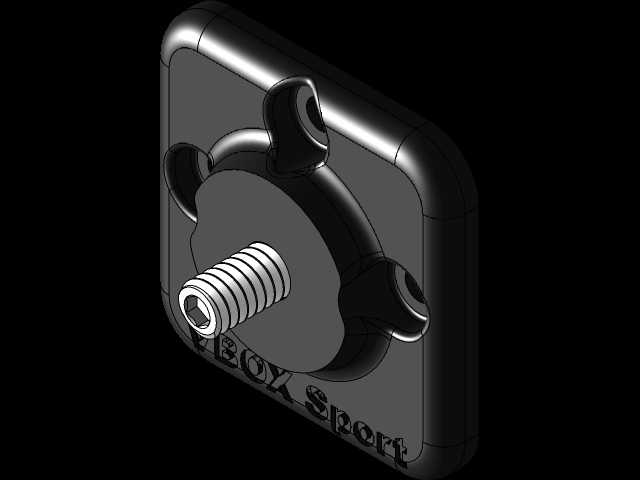

　　从结构功能来看，支架主体采用方形基座搭配中心凸台的结构形式，中心凸台顶端设置标准1/4"-20规格的外螺纹螺柱，可直接与VBOX Sport设备底部的标准内螺纹接口旋合匹配，螺纹配合长度经过实际工况验证，既保证足够的啮合扣数避免振动松脱，又不会因为旋入过长顶坏设备内部的结构。基座的三个角位预留了沉头安装孔，适配3.5x6mm规格的自攻螺钉，可直接将支架固定在测试车辆的内饰板、支架钣金或者定制的安装基座上，沉孔设计能够保证螺钉安装后头部完全埋入基座平面，不会出现凸起干涉设备安装的问题。基座剩余的一个角位设置了带通孔的凸耳结构，可额外穿入扎带或者保险钢丝，作为极端工况下的二次防护冗余，避免螺钉失效后设备直接脱落。

　　设计过程中充分考虑了实际安装的边界限制，基座整体厚度控制在较低范围，安装后设备与安装面的间距极小，能够有效降低设备安装后的重心高度，减少高速行驶、过弯时的振动摆幅，提升数据采集的稳定性。中心凸台的直径略大于螺柱根部直径，能够在设备旋紧后形成端面贴合支撑，分散螺纹连接处的受力，避免长期振动下螺纹出现滑牙、变形的问题。基座表面的标识采用凹刻工艺处理，不会因为长期摩擦、油污附着出现标识脱落的问题，同时凹刻结构也能在一定程度上提升基座的结构刚性，减少薄壁位置的受力变形。

　　安装适配层面，这款支架充分利用了摄影器材领域已经普及的1/4"-20螺纹标准，除了适配VBOX Sport设备之外，也可兼容同规格螺纹接口的其他运动相机、数据采集模块，拓展了支架的通用适配范围。安装时无需额外定制特殊连接件，仅需配套标准规格的UNC螺母、螺柱即可完成设备锁紧，现场调试时可根据实际安装空间选择3/4"长度的螺柱规格，适配不同厚度的安装夹层，即使是在空间局促的车辆A柱、仪表台边角位置，也能通过调整螺柱长度完成稳定安装。基座的方形轮廓在安装时更容易对齐安装基准，相比圆形基座更易控制设备的朝向角度，保证VBOX设备的内置传感器朝向与车辆坐标系对齐，减少后续数据校准的工作量。

　　从受力设计角度，三个安装孔的位置呈三角形分布，相比对称四点安装，既减少了安装孔位对安装面的空间要求，又能利用三角形稳定性原理，保证支架固定后不会出现绕中心转动的问题，每个安装孔的周边都做了局部加厚处理，避免螺钉锁紧时基座出现开裂、变形。中心凸台与基座平面之间采用大圆角过渡，减少应力集中问题，即使在持续振动的工况下，也不会出现凸台根部断裂的失效问题。整个支架的结构没有多余的冗余设计，所有结构特征都服务于安装固定、受力分散、安装适配的实际需求，没有为了外观增加不必要的曲面或者装饰结构，既降低了加工制造的难度，也减少了结构本身的重量，避免给安装基座带来额外的负重。
