MaxxECU赛车发动机电控单元可打印外壳

项目分类:汽车 发布时间:2022-05-03 ID:620317
  • MaxxECU赛车发动机电控单元可打印外壳
  • MaxxECU赛车发动机电控单元可打印外壳
  • MaxxECU赛车发动机电控单元可打印外壳
  • MaxxECU赛车发动机电控单元可打印外壳
  • MaxxECU赛车发动机电控单元可打印外壳
  • MaxxECU赛车发动机电控单元可打印外壳

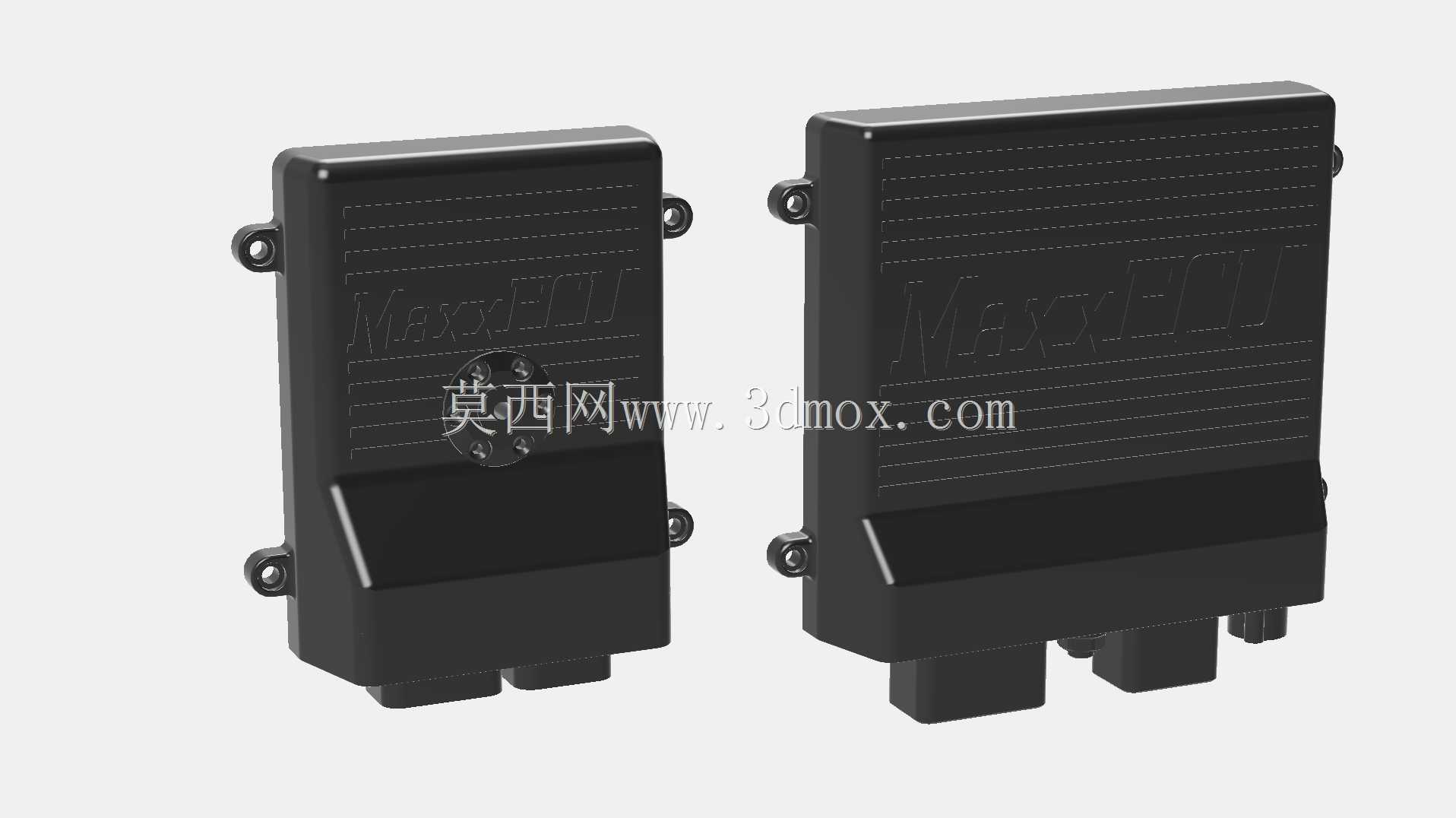

  这套数模围绕赛车与改装车发动机电控单元的壳体展开,覆盖Mini、Street、Sport、Race以及Promaxecu PDM20PS等不同配置对应的外装形态,重点不是展示内部电路板,而是把量产ECU在装车、检修、台架测试和快速复刻时经常遇到的外壳结构问题梳理清楚。壳体采用上下或左右对合的两件式构成,打印完成后沿贴合面粘合即可形成封闭盒体,便于在没有原厂备件、试制线束或展示教学场景下快速获得外观与安装边界一致的替代件。

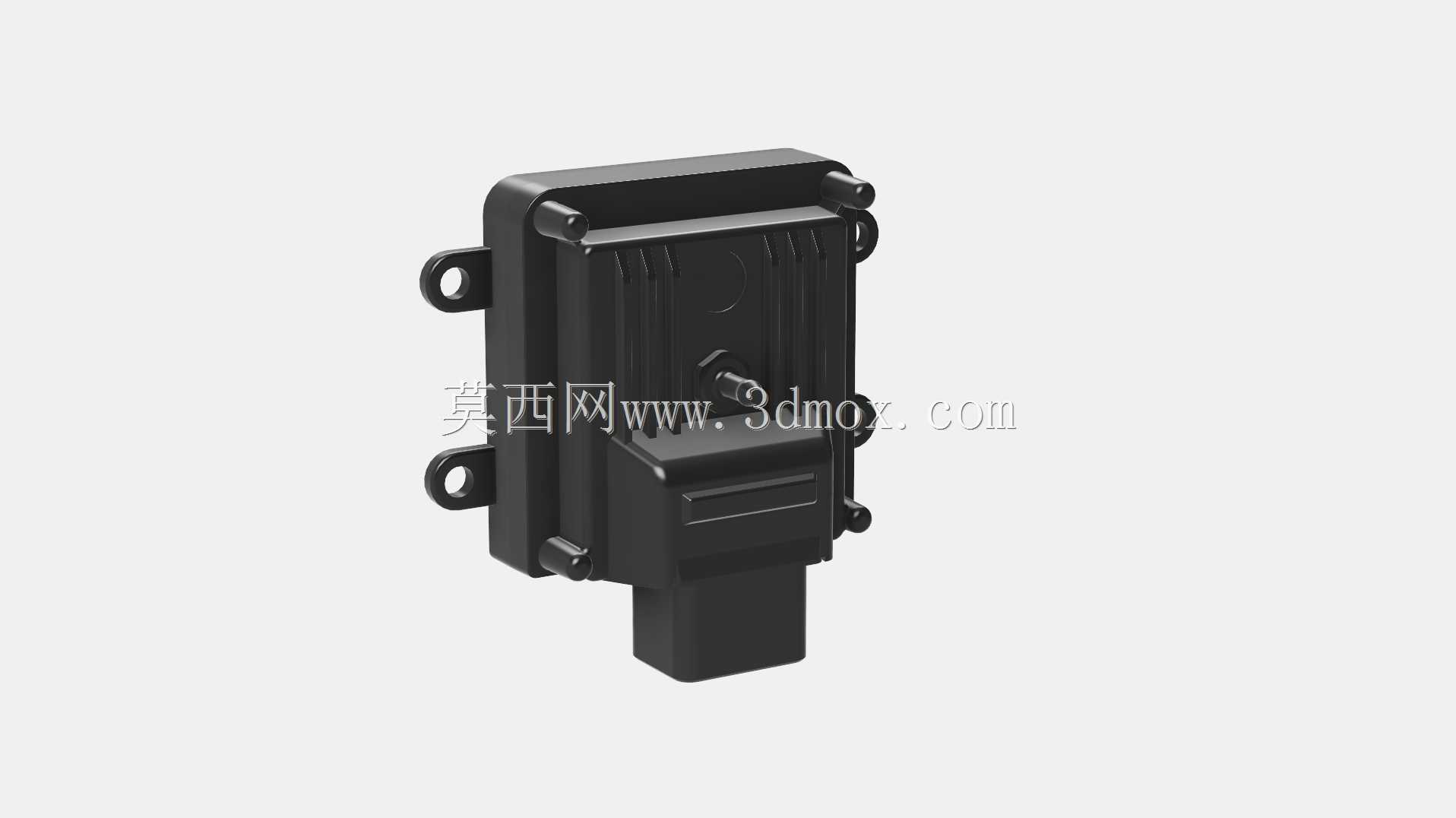

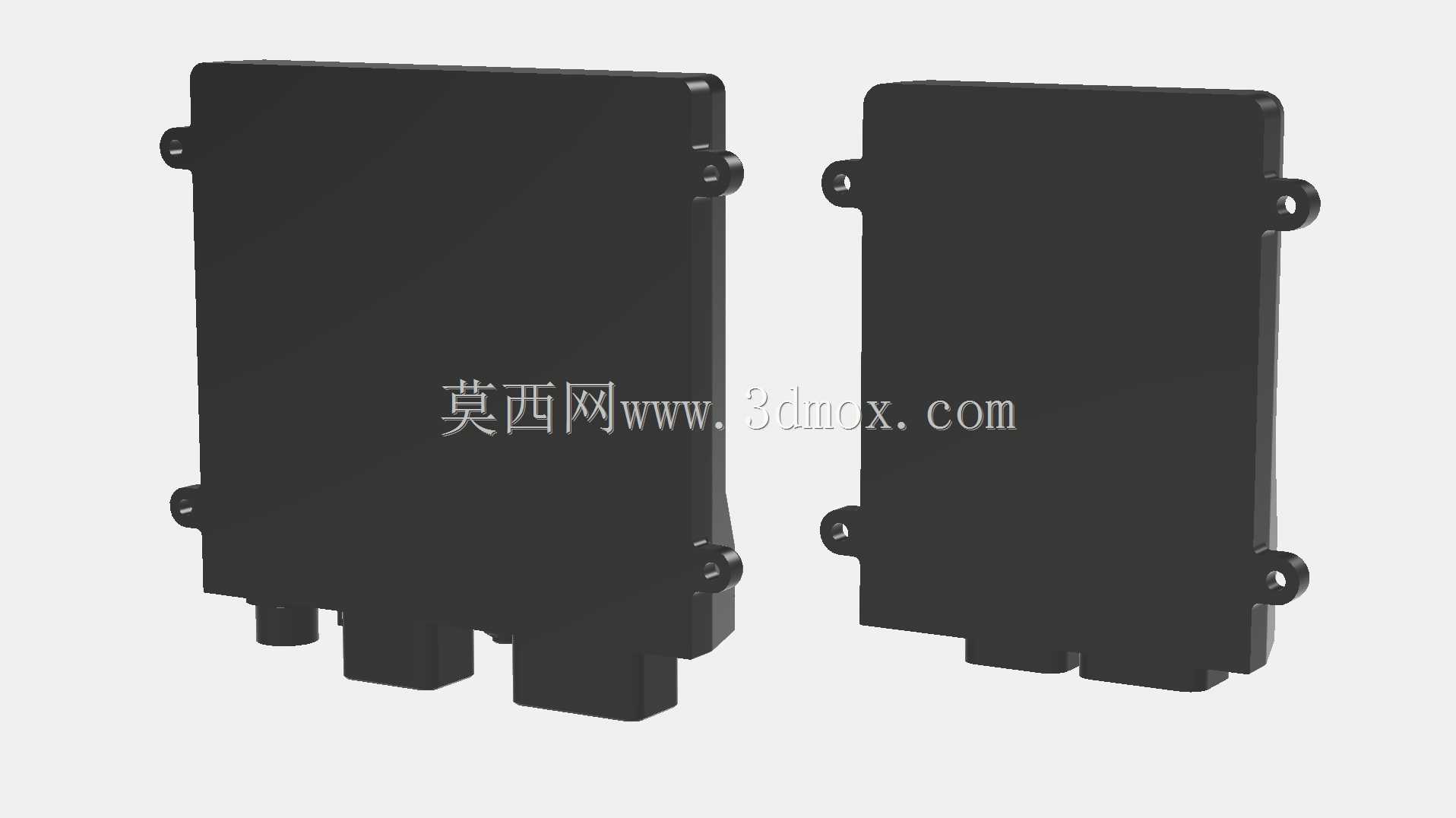

  从实际装车角度看,ECU通常布置在驾驶舱侧围、副驾脚下、防火墙后方或发动机舱靠近进气歧管的位置。这些区域空间狭窄,周围会叠加线束插头、继电器盒、防滚架横杆、隔音棉和钣金加强筋,因此外壳不能只按长方体处理。数模保留了壳体正面的散热筋纹理、侧面安装耳、底部多组连接器伸出位以及边角过渡,使模型在装配检查时能够真实反映干涉风险。背部圆角在打印导向下被压平,既减少悬垂,也让壳体靠向安装板时拥有更稳定的贴合面;对于Mini版本,底部区域进一步压平,目的是在FDM等逐层成型工艺下降低支撑量,避免插头根部因悬空产生翘曲。

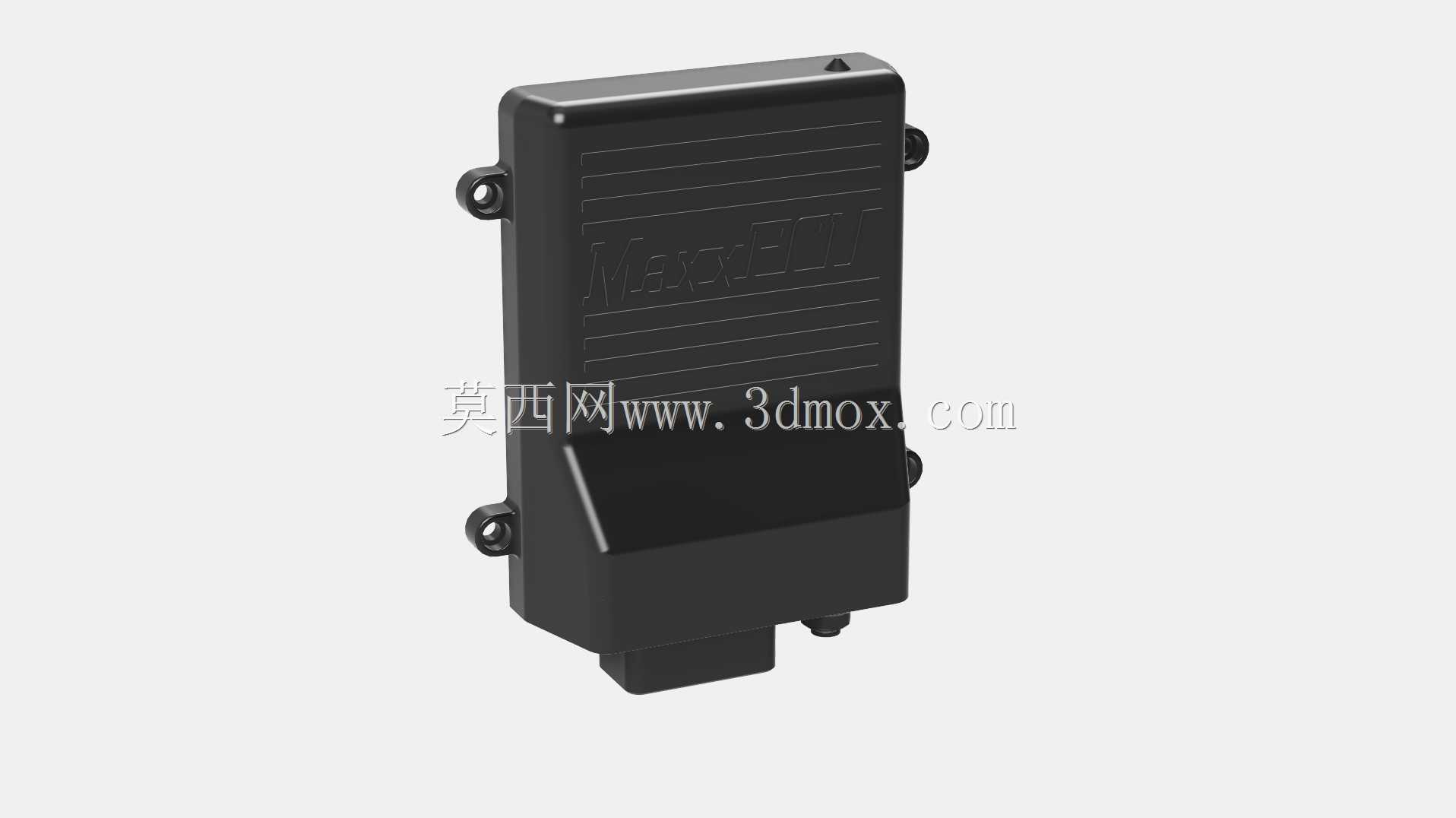

  安装耳是这类控制器外壳的关键边界。模型将穿孔位置以贯通形式明确表达,工程师在布置支架时可以直接沿孔位校核螺栓、垫圈和螺母的空间,不必再从外观浮雕上猜测固定点。实车振动来自发动机、悬架和路面冲击,ECU支架若形成悬臂,壳体耳片容易承受交变载荷;数模中耳片与主体侧壁相连,适合在后续设计中把支架做成折弯钢板或铣削铝座,并让安装面尽量贴近车身刚性区域。连接器位于壳体下部,插头出线方向朝下或斜下,有利于线束自然弯出,也能减少水渍沿线缆进入接口的概率。

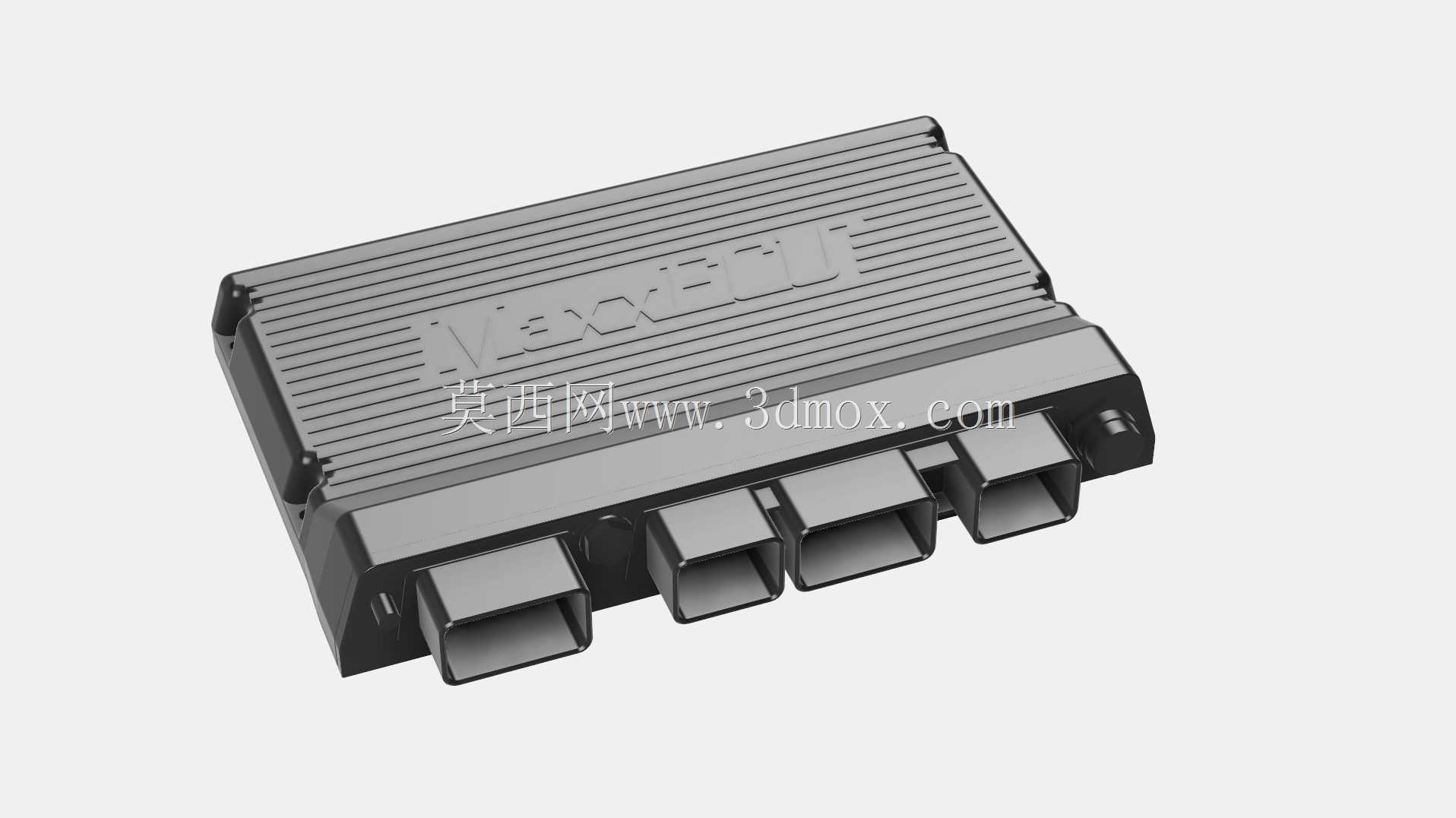

  外形设计上,正面密集的横向筋条并非单纯装饰。金属或塑料ECU外壳在封闭后需要依靠表面扩大换热面积,筋条能够增加与空气的接触区域,同时提高盒面抗弯刚度,避免薄壁壳体在螺钉压紧时出现凹陷。模型表面的品牌标识区域以浮雕形式体现,适合用于展示件、培训样件或装配验证件;若用于功能外壳,则应在打印材料、壁厚和密封面上另行评估耐温、耐油与阻燃性能。

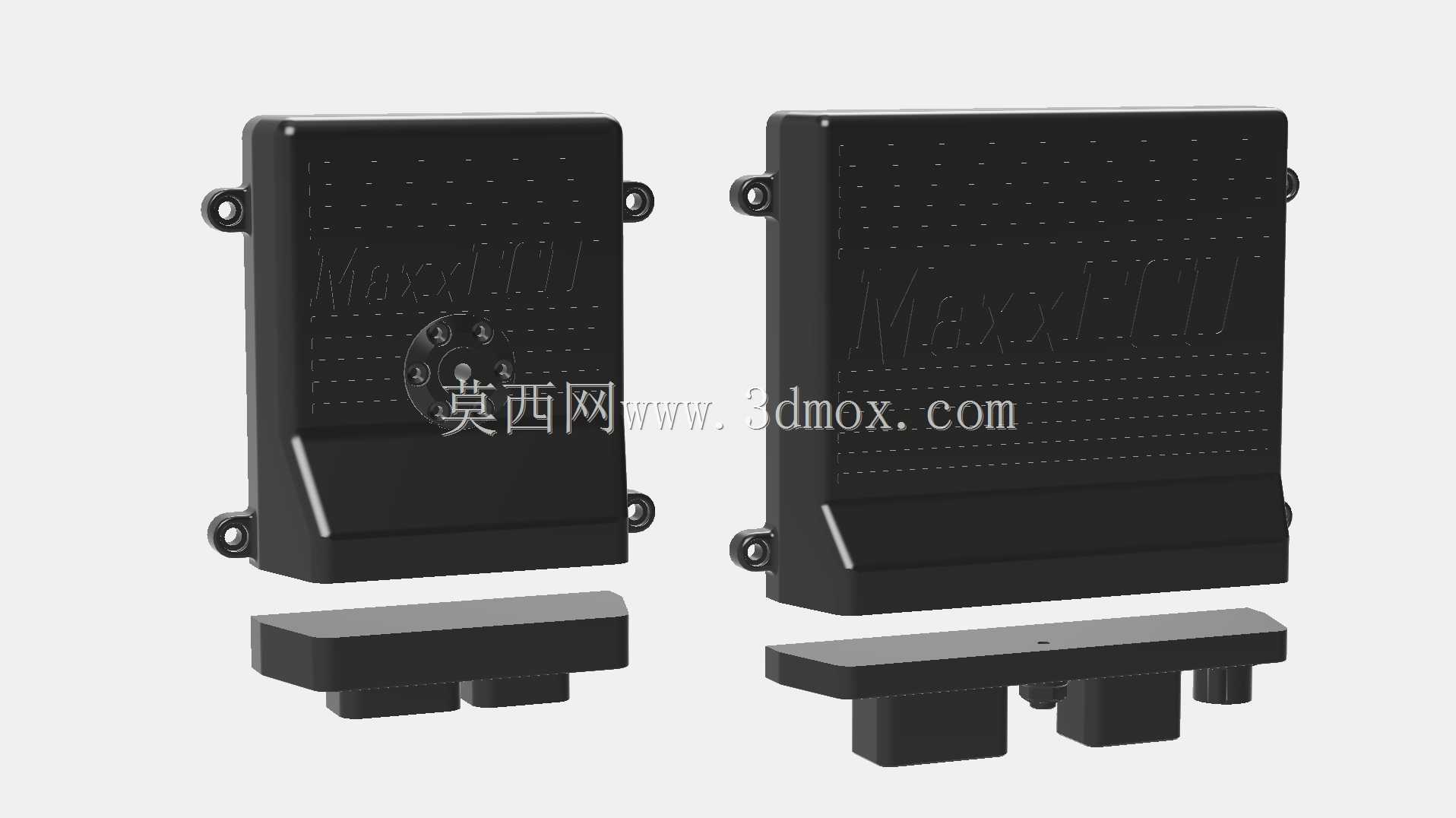

  在三维结构处理中,两件式壳体的分模面需要同时兼顾打印方向和粘合强度。沿主体中线拆分后,每一件都能以较大平面贴床,侧壁筋条随层纹方向成型,安装耳的孔位可在后处理时铰削到统一尺寸。粘合面不能只依赖一条薄边,实际制作时应保留足够宽度的贴合唇边,并在内部设置浅止口,使上下壳在受压时不易错动。底部插头窗口属于薄弱区域,窗口之间的隔筋要保留连续材料,避免拆装连接器时把壳体边缘撬裂。

  使用场景并不局限于赛车复刻。发动机台架搭建时,常需要一个与真实控制器尺寸一致的假件来预先排布线束、固定支架和检修空间;教学展示中,可借该壳体说明ECU在整车电子系统中的安装位置与防护要求;小批量改装车开发时,也能用它做外观评审和干涉验证。数模把外部接口、固定孔、壳体厚度趋势和散热表面统一表达,能够直接支持布局校核、支架展开和增材制造工艺规划。
