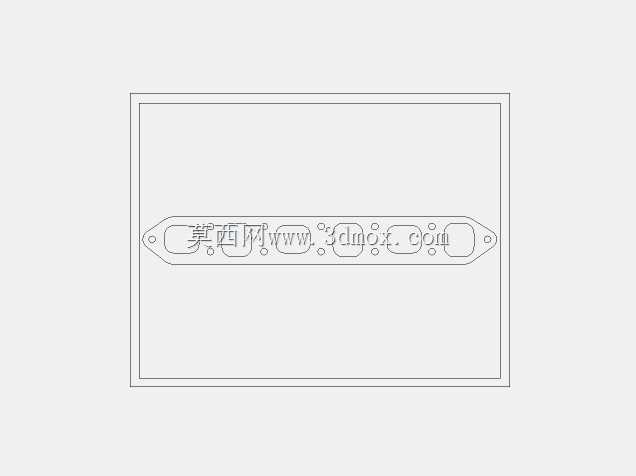

VR6六缸发动机进气歧管转接法兰结构

　　这款VR6 2.8L 24气门BDE机型配套的进气转接法兰，是横置V型窄夹角六缸动力单元在进排气改装、涡轮套件匹配、歧管重构场景里的核心衔接零件，一线动力改装车间在拆解原厂塑料进气歧管、换装加大节气门、布置前置中冷管路、外挂涡轮进气道时，最先遇到的装配矛盾就是缸盖进气端口的异形安装面与后采购的通用铝制歧管、涡轮压气机出口法兰孔位完全不匹配，这款转接法兰就是为填补这一安装间隙开发的适配构件。

　　窄夹角VR6机型的缸盖布局和常规V6完全不同，两列气缸夹角仅15度，缸盖进气侧的安装面不是常规直列机的平直平面，六个进气道端口呈错落阶梯排布，原厂进气歧管的密封胶圈槽、螺栓过孔位置都是专属非标尺寸，市售通用法兰根本无法直接对位。建模阶段首先要完成缸盖进气端面的逆向点云拟合，把六个进气道的通流截面轮廓、端面密封带宽度、原厂M8安装螺栓的孔位坐标、螺栓沉孔深度全部还原，法兰朝向缸盖的一侧完全复刻原厂密封面形态，预留对应氟橡胶密封圈的嵌槽，保证装配后缸压不会从接缝处泄漏，避免出现怠速不稳、低扭亏失的问题。

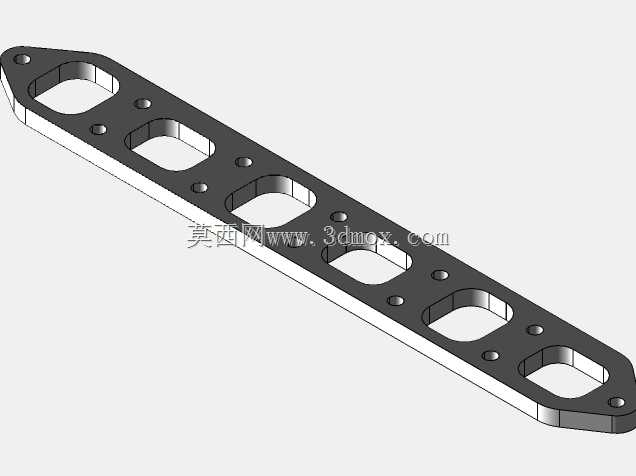

　　法兰朝向进气歧管/涡轮管路的一侧，则按照改装常用的通用进气接口标准做对接面设计，孔位匹配主流加大节气门、定制铝制进气歧管、涡轮压气机出口的安装坐标，法兰本体的厚度选取12mm-15mm的6061铝合金加工余量区间，既不会因为厚度过薄在进气负压、涡轮正压交替作用下出现板面翘曲变形，也不会因为厚度过大额外挤占发动机舱内本就紧张的布局空间——VR6机型横置在高尔夫、宝来这类紧凑级机舱里，进气侧和水箱框架、防火隔热垫之间的剩余间隙往往不足30mm，法兰外轮廓的所有边角都做了R3圆角避让，建模时反复核对运动包络：发动机在扭矩输出下会出现悬置位移，法兰边缘不能和周边的水管束、空调高压管、刹车真空助力管路发生运动干涉。

　　从实际工况来看，自然吸气状态下进气歧管内长期处于0.6-0.9bar的负压，外挂涡轮之后增压工况下管道内会持续承受1.2-1.8bar的正压，法兰的密封面平面度建模时要求控制在0.05mm以内，螺栓孔周边做局部加厚凸台，分散螺栓锁紧时的压应力，避免铝合金板面出现压溃变形。进气道的过流孔在建模时做了顺气流倒角处理，孔口边缘没有直角突变，减少进气节流损失，让六个气缸的进气充量效率尽可能保持一致，避免出现各缸空燃比偏差过大、动力输出顿挫的问题。

　　在整车改装的作业流程里，这个法兰属于“一劳永逸”的适配转接件：不需要对昂贵的原厂缸盖端面做任何铣削、钻孔加工，也不需要强行切割、焊接定制歧管的安装边，只需要在缸盖和新进气组件之间夹装这款法兰，按原厂规定的扭矩顺序分三次锁紧螺栓，就能完成整个进气通路的密封衔接。建模过程中也同步还原了周边附属件的安装预留位：包括进气温度传感器的安装螺纹孔、曲轴箱通风管的接驳接头座、刹车真空助力的取气口，所有附加接口的位置都和原厂布局保持兼容，改装之后不需要额外破坏机舱原有管路走线。

　　针对赛道日激烈驾驶的工况，法兰材料选型对应的结构强度也做了校核：持续高负荷下机舱进气侧温度可达110摄氏度以上，铝合金法兰的热膨胀系数和铝制缸盖接近，长时间热循环之后不会因为热胀冷缩量差异出现密封面错位、螺栓松动，相比切割焊接的自制转接钢板，这款一体成型的法兰不存在焊缝虚漏、应力集中开裂的隐患，六缸动力的进气脉冲在法兰腔面不会产生异常紊流，油门踏板的响应连贯性在全转速区间都能得到保证。
