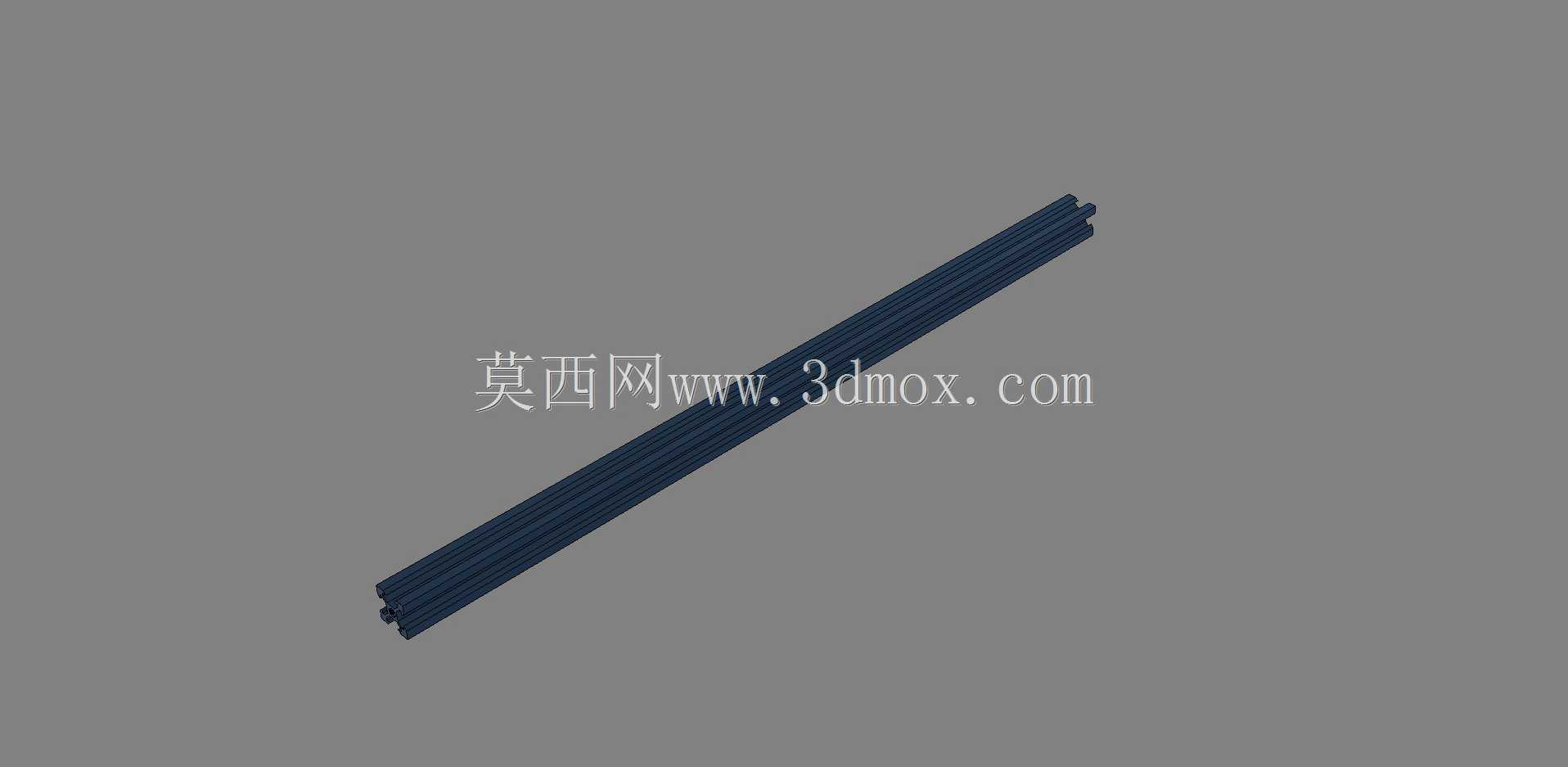

500mm长度工业挤压V型槽结构件

　　在自动化输送、设备机架搭建、线性导向机构的实际工程场景里，这类挤压成型的V型槽构件是非常常见的基础配套零件，很多做非标设备的结构工程师在做方案选型时，都会优先考虑这类一体挤压成型的槽型件，毕竟相比拼接式的导向结构，一体挤压的型材在直线度、结构刚性上都有天然优势，不需要二次拼接找正，能省不少现场装配的调试时间。

　　这款V型槽采用等截面挤压工艺成型，整体长度设定为500mm，这个长度规格刚好覆盖多数小型自动化设备的导向行程需求，比如桌面型点胶设备的Y向导向、小型分拣机构的滑动轨道、检测设备的工件滑移支撑，都能直接选用这个长度的型材，不需要额外做截断加工，当然如果有更长的行程需求，也可以基于这个截面参数做同规格的长度延伸，挤压工艺本身就支持定制不同长度的同截面型材。从截面设计来看，V型槽的槽口角度做了标准化的90度设计，这个角度是行业内通用的配合角度，既能和配套的V型滚轮、V型滑块完美贴合，保证滑动过程中的接触面积足够，不会出现偏载卡滞的问题，又能在加工挤压模具的时候降低模具加工难度，提升型材成型的良品率。槽身的壁厚做了均匀化设计，整个截面的壁厚差控制在极小范围内，这是挤压工艺里很关键的设计点，如果壁厚差过大，挤压成型冷却的时候会出现应力不均导致的型材变形，直线度没法保证，后续做导向使用的时候就会出现滑动阻力忽大忽小的问题。

　　从安装边界来看，这款V型槽的背部设计了平直的安装基准面，安装的时候可以直接贴靠在设备的安装基板或者机架梁上，不需要额外加工基准面，安装孔位可以根据实际的安装需求在型材背部的平面上加工，因为背部是完整的平面，不管是打沉头孔做沉装，还是用T型螺母配合槽口做滑移式安装，都有足够的操作空间。槽体本身的截面尺寸经过优化，在保证结构刚性的前提下尽可能控制了整体重量，500mm长度的整根型材重量很轻，单人就能完成搬运和安装，不需要借助起重设备，这在小型设备的组装现场是很实用的特性，毕竟很多桌面型设备的组装工位空间有限，太重的构件安装起来非常不便。

　　实际使用中，这类V型槽的用途非常广泛，除了做线性导向的轨道之外，还可以用来做设备的防护栏框架、工件的定位靠模、线缆的布设槽——V型的槽口刚好可以容纳圆形的线缆，把线缆嵌在槽里就能避免线缆在设备运行过程中被剐蹭，也能让设备内部的走线更整齐。在做3D打印机的框架搭建时，这类V型槽也是很常用的构件，配合V型滚轮就能组成轻量化的运动轴，相比直线导轨的方案成本低很多，而且维护起来更简单，只需要定期清理槽内的灰尘杂物，就能保证滑动顺畅，不需要频繁加注润滑脂，在一些对洁净度有要求的生产场景里，这种免过多润滑的导向结构反而更适用，不会有润滑脂滴落污染工件的风险。

　　设计这类挤压V型槽的时候，首先要考虑的就是截面的对称性，不对称的截面在挤压出料的时候很容易出现扭转变形，后续校直的成本会很高，所以整个截面以V型槽的对称中心线为基准，两侧的结构完全对称，保证挤压出料的时候各个方向的出料速度一致，从根源上减少变形的概率。槽口的边缘做了微小的倒角处理，不是锋利的直角，这一方面是避免安装和使用过程中划伤操作人员，另一方面也能让配套的滑块或者滚轮在进入槽口的时候有导向导入的角度，不会因为安装的微小偏差出现硬碰撞损坏零件。槽的内部底面也做了平直度控制，挤压成型之后会通过校直工序保证整根型材的直线度在每米0.2mm以内，这个精度等级完全能满足多数普通自动化设备的导向精度要求，如果是有更高精度要求的场景，也可以在这个基础上对槽的工作面做精铣加工，进一步提升表面粗糙度和直线度，因为挤压型材本身已经有了很好的基准，后续精加工的余量很小，加工成本也不会太高。

　　在设备选型搭配的时候，要注意根据实际的负载情况选择对应的安装间距，如果负载比较大，两个安装支撑点的间距就要适当缩小，避免型材在负载下出现绕度变形，影响滑动的顺畅度。500mm长度的规格如果是做轻载导向，比如承载小型的传感器安装座、气动元件滑座，支撑间距可以放到400mm左右，如果是承载稍重的工件，支撑间距最好控制在300mm以内，保证槽体的刚性足够。另外这类挤压型材一般是铝合金材质，本身的防锈性能很好，不需要做额外的表面喷漆处理，常规的阳极氧化表面就能满足多数工业场景的使用需求，在一些有腐蚀环境的场景里，也可以做硬质阳极氧化提升表面的耐磨和耐腐蚀性能，延长构件的使用寿命。
