法兰对齐用重型可调式夹持工装结构

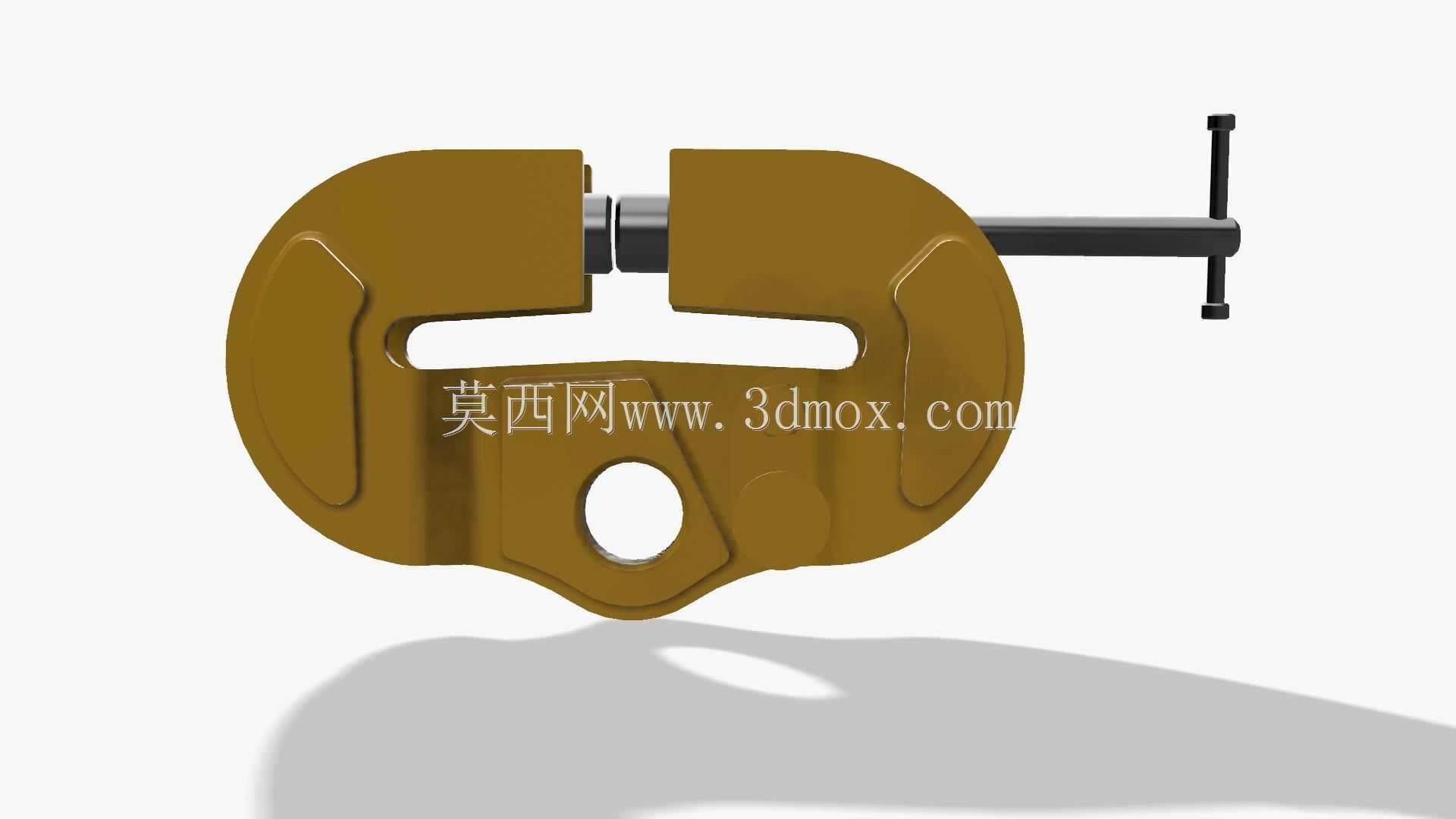

　　在石油化工、市政管网、长输管线的现场法兰组对作业场景中，这类重型夹持钳是一线施工人员最常接触的工装之一，它完全替代了传统撬棍、手拉葫芦配合人工对位的低效作业模式，能在高空管廊、狭窄管沟这类操作空间受限的场景下，快速完成两片法兰的同轴度、端面间隙的校准作业，避免法兰错边导致的密封垫压合不均、后期管线运行泄漏的问题。从结构设计逻辑来看，这款夹钳采用了C型开口的主体承力框架，主体采用高强度合金铸钢成型，框架上的镂空减重孔并非随意开设，而是经过有限元受力校核后，在保证钳体整体抗弯、抗扭强度的前提下，去除非承力区域的冗余材料，既降低了工装自身重量，方便现场人员单人搬运操作，也避免了整体实心结构带来的材料浪费。

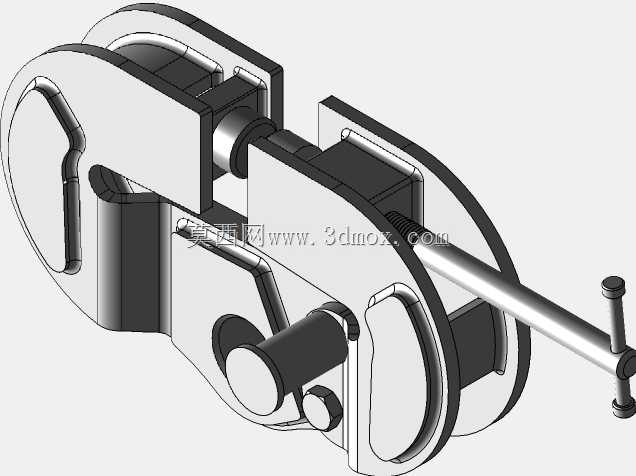

　　钳体的夹持调节端采用T型转动手柄配合梯形传动螺杆的结构，梯形螺纹的自锁特性是设计中的核心考量——当螺杆旋进带动活动夹块顶紧法兰端面时，即便受到法兰对接过程中的侧向挤压力，螺杆也不会出现自行回退松脱的问题，无需额外加装锁止结构就能保证夹持状态的稳定性；T型手柄的力臂长度经过匹配计算，操作人员无需借助加力杆，仅靠手部力量就能输出足够的夹持顶紧力，适配现场无动力源的作业条件。夹钳的开口调节范围覆盖5到8英寸的法兰厚度适配区间，单钳垂直方向的额定承载顶推力可达3048千克，完全匹配常规工业管线法兰的组对受力需求，钳体与法兰接触面做了圆弧过渡处理，不会在法兰密封面附近留下压痕，避免损伤法兰的密封基准面。在三维建模过程中，

　　这类工装的建模重点首先是C型框架的形位公差控制：固定夹持面与活动夹块的工作面必须保证平行度误差在合理区间，否则夹持时会出现法兰端面偏斜，反而影响组对精度；其次是传动螺杆与钳体螺纹孔的配合间隙要符合工装类零件的配合公差，间隙过大会导致夹持时活动夹块晃动，间隙过小则会在现场有粉尘、锈迹的工况下出现螺杆卡滞。钳体底部的吊装孔是容易被忽略的设计细节，当大口径法兰组对需要多台夹钳配合使用时，可以通过这个孔位系挂安全绳，防止高空作业时工装坠落引发安全事故。实际现场使用时，通常会在法兰圆周方向均匀布置2到3台同型号夹钳，通过分别调节不同位置夹钳的顶紧距离，逐步校正两片法兰的端面错边、间隙不均问题，相比传统的组对方式，

　　能将单组法兰的对位时间缩短60%以上，同时大幅降低施工人员的劳动强度。建模时还要注意活动夹块与钳体导向槽的配合结构，导向槽的长度要满足最大开口行程时的导向覆盖，避免螺杆伸出过长时活动夹块出现偏摆，T型手柄与螺杆的连接采用穿销固定，保证手柄传递扭矩时不会出现打滑，同时也方便现场手柄损坏时快速更换配件，无需整体报废夹钳。这类工装的外形边界设计也充分考虑了现场操作的便利性，C型开口的深度足够跨过法兰的螺栓凸台，不会因为法兰外圈的加强筋、螺栓凸台结构导致钳体无法卡入法兰根部，钳体外侧的圆弧过渡处理，能避免在狭窄空间操作时棱角刮擦施工人员的防护服或者管线防腐层。
