费希尔FV53251气动薄膜调节阀结构

　　在石化、煤化工、精细化工等连续生产的流体输送工况中，这类顶部带气动薄膜执行机构的直通调节阀，是工艺管线里调节介质流量、压力、液位参数的核心执行单元，不同于开关类截断阀，它的核心作用是根据控制系统输出的信号，连续改变阀芯与阀座之间的流通截面积，实现工艺参数的闭环稳定控制，很多老厂区的工艺管线上，服役超过十年的同类型阀依旧在稳定运行，靠的就是成熟的结构设计和可靠的动作逻辑。

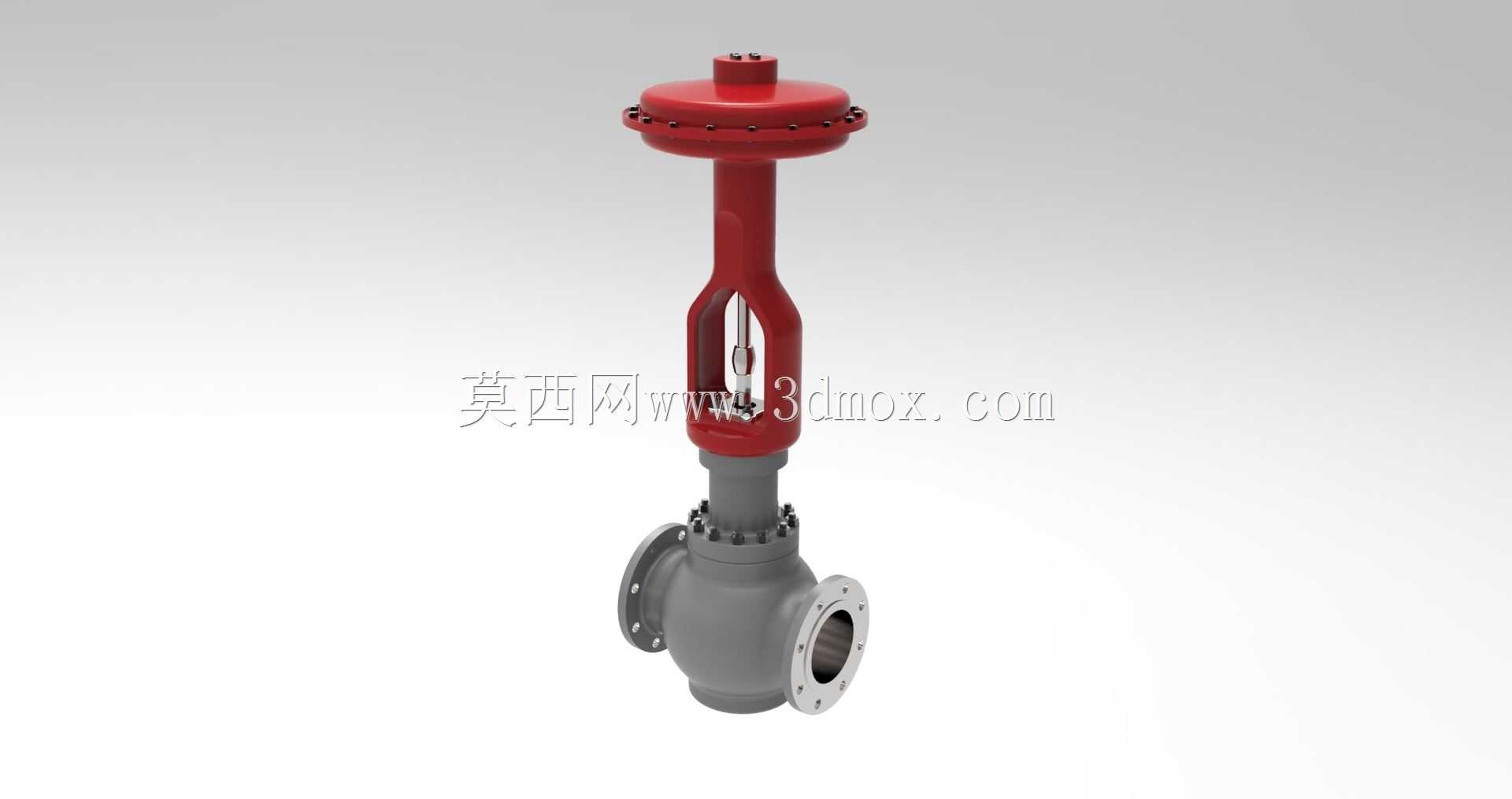

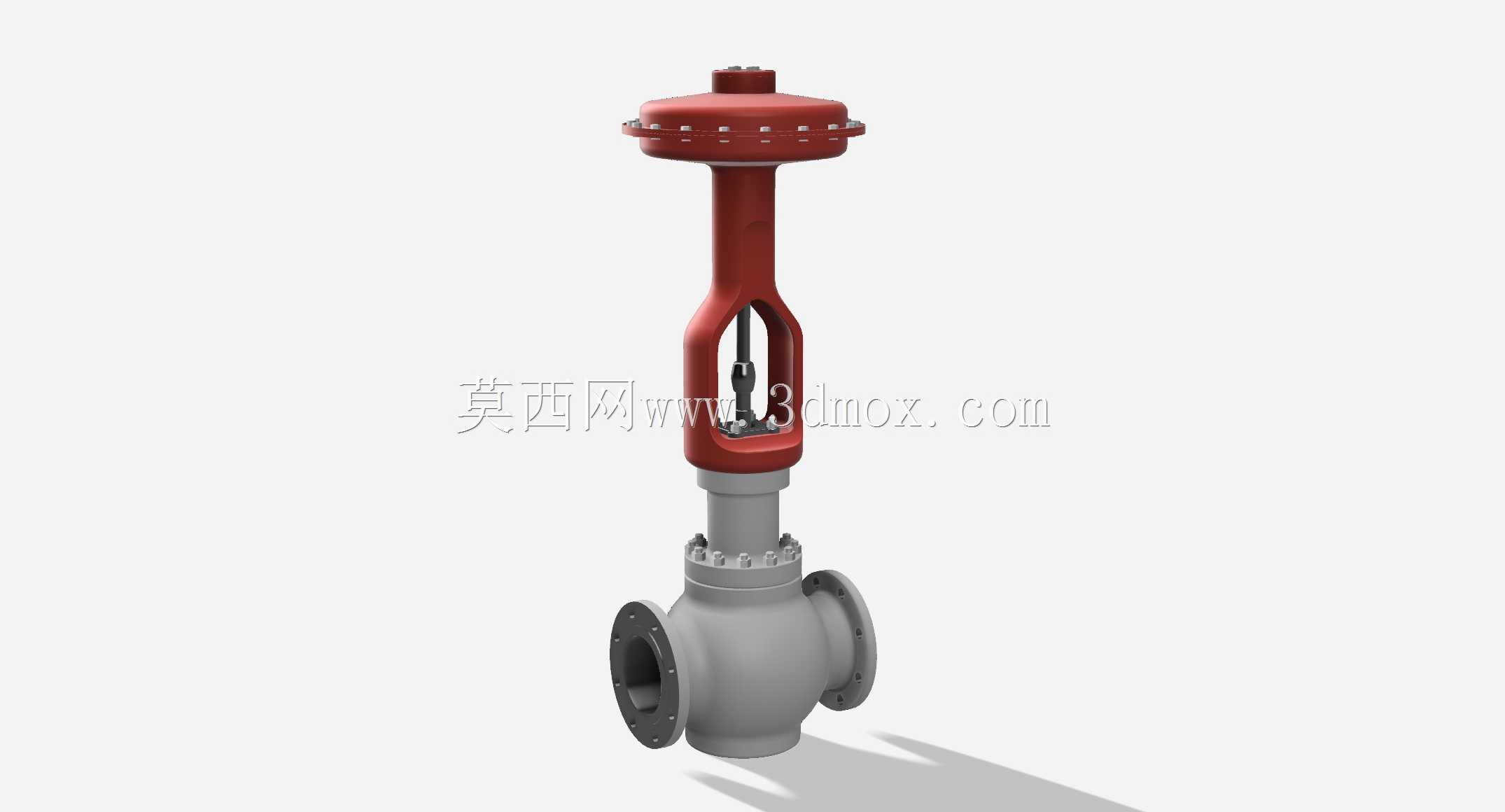

　　从结构拆分来看，上部的红色薄膜执行机构是动力输出部分，膜片被上下膜盖密封夹持，通入控制气压后膜片产生推力，克服弹簧反作用力带动阀杆做上下直线位移，执行机构的支架采用镂空式框架结构，既可以减轻整体重量，又能直观观察阀杆的动作行程，方便现场巡检人员判断阀位状态，支架上的行程刻度可以直接读取当前阀门开度，不需要额外加装阀位反馈装置就能完成现场目视检查。下部的阀体部分为直通双法兰连接结构，流道采用S型流线设计，能有效降低介质流经阀内件时的紊流和压损，减少高速介质对阀体内壁的冲蚀，阀体两端的法兰连接尺寸符合通用管道法兰标准，在管线改造或者旧阀更换时，可以直接匹配原有管线的法兰接口，不需要额外调整管线安装间距。

　　设计过程中，这类阀的密封结构是重点考量部分，阀杆与上阀盖之间采用多级填料密封结构，既可以保证阀杆上下动作时的摩擦力处于合理区间，避免卡涩导致调节滞后，又能防止管线内的高压介质顺着阀杆向外泄漏，针对高温或者低温工况，上阀盖还预留了加长散热或者保冷的结构空间，不需要更换阀体就能适配不同温度等级的工况需求。阀芯采用压力平衡式结构设计，当阀门前后压差较大时，介质压力在阀芯上下端的作用力可以相互抵消，大幅降低执行机构需要输出的推力，选更小规格的执行机构就能满足大压差工况的调节需求，降低整体设备成本。

　　安装边界方面，这类阀需要垂直安装在水平管线上，执行机构朝上，阀杆与管线保持垂直，倾斜角度不能超过15度，否则会导致阀杆单侧受力磨损加剧，出现填料泄漏或者动作卡涩的问题；阀体上方需要预留足够的检修空间，方便后期更换膜片、填料或者阀芯阀座组件时，不需要切割管线就能完成执行机构和上阀盖的拆卸；法兰连接时的螺栓要对角均匀紧固，避免法兰面受力不均导致密封垫片泄漏，同时要保证管线与阀门的同轴度，避免强行组对给阀体带来额外的安装应力，长期运行中应力释放会导致阀体变形，影响阀内件的配合精度。

　　实际工况应用中，这类阀可以适配液体、气体、蒸汽等多种介质，通过更换不同材质的阀芯阀座，还能应对含固体颗粒的浆料介质或者腐蚀性介质，调节特性可以根据工艺需求选择线性、等百分比或者快开特性，匹配不同的控制回路要求，比如流量调节回路多选用等百分比特性，在小开度时调节平缓，大开度时调节灵敏，适配负荷波动较大的生产工况；压力调节回路多选用线性特性，保证阀位变化与压力变化呈线性对应关系，提升控制系统的稳定性。日常维护中，只需要定期检查填料的压紧程度、膜片有没有老化泄漏、阀杆有没有磨损变形，就能保证阀门长期稳定运行，很多现场的维护人员会在阀杆外露部分涂抹少量润滑脂，降低填料与阀杆之间的摩擦，延长填料的使用寿命，减少非计划停车的检修概率。
