150磅级2寸转1寸法兰适配接管件模型

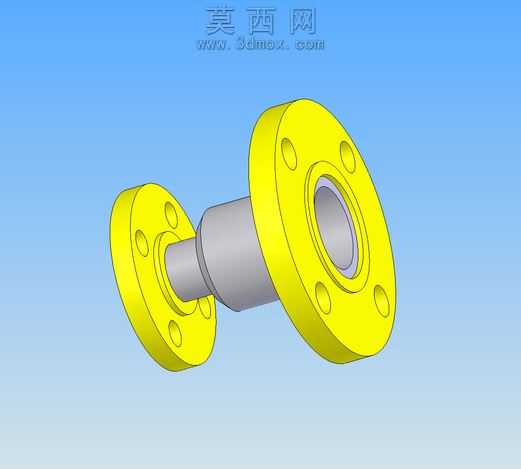

本模型为150磅级2英寸转1英寸法兰适配接管件，采用三维参数化建模方式完成全结构构建，建模过程严格遵循美标150LB法兰的尺寸规范，对两端法兰的螺栓孔分布、密封面凸台结构、中心通径尺寸进行了精准还原，确保模型尺寸与实际工业管件的加工参数完全匹配。模型整体采用同轴式变径结构设计，两端为带均布螺栓孔的圆形法兰盘，中间段为阶梯式过渡管身，从大端法兰侧的2英寸通径平滑过渡至小端法兰侧的1英寸通径，过渡段采用圆弧倒角处理，避免管路介质输送过程中出现直角扰流问题，同时降低结构应力集中风险。材质设置上，法兰盘部分采用黄色涂装碳钢材质表现，还原工业管道中常用的涂漆防锈法兰外观，中间过渡管身采用银灰色金属质感，模拟无缝钢管的机加工表面效果，渲染阶段采用柔和的环境漫反射光源，清晰呈现法兰密封面的平面度特征、螺栓孔的沉孔结构以及管身的阶梯过渡轮廓，所有结构特征均采用实体建模方式生成，无破面、无重叠面，可直接用于管路装配模拟、工程演示或3D打印验证。设计过程中重点考量了法兰连接的同轴度要求，两端法兰的螺栓孔中心圆严格对齐同一轴线，螺栓孔数量与排布符合150磅级法兰的标准规范，密封面的凸台高度、宽度均参照实际管件参数设置，确保该适配器可直接与对应规格的法兰、阀门、管道组件完成虚拟装配，适配不同管径管路的对接需求，解决异径管道法兰连接的转接问题。
