V型六缸汽车动力总成结构展示

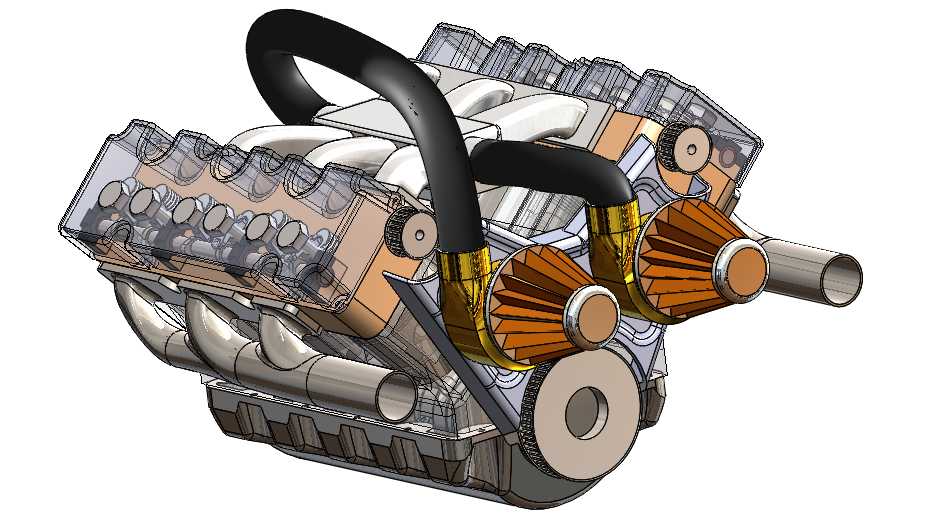

　　这款V型六缸动力装置的三维结构，完整还原了量产乘用车辆搭载的六缸内燃机核心装配关系，可直接用于动力总成匹配校核、教学演示以及逆向开发参考。从实际装车场景来看，这类V6构型的动力单元多搭载于中高端乘用车、轻型商用车辆以及部分特种作业车辆，相比直列六缸机型，其轴向长度更短，能够适配前置前驱、前置后驱以及中置后驱等多种整车布置形式，机舱空间占用率更低，同时V型夹角的设计能够抵消部分一阶往复惯性力，运转平顺性优于同排量直列四缸机型，NVH表现更具优势。

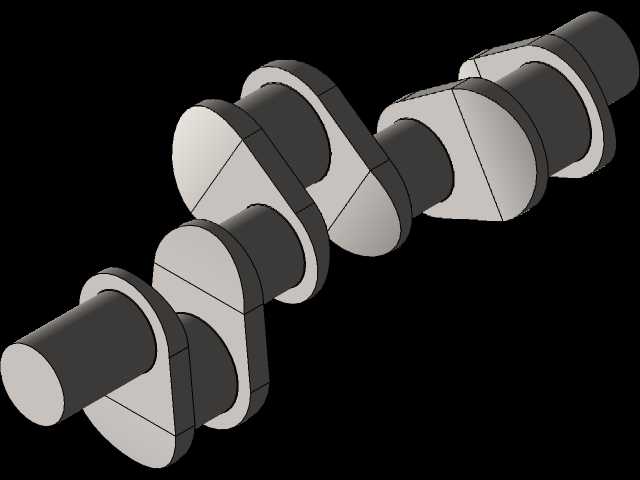

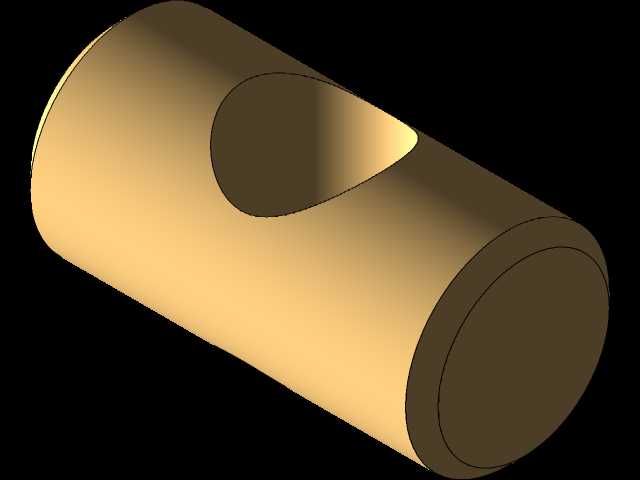

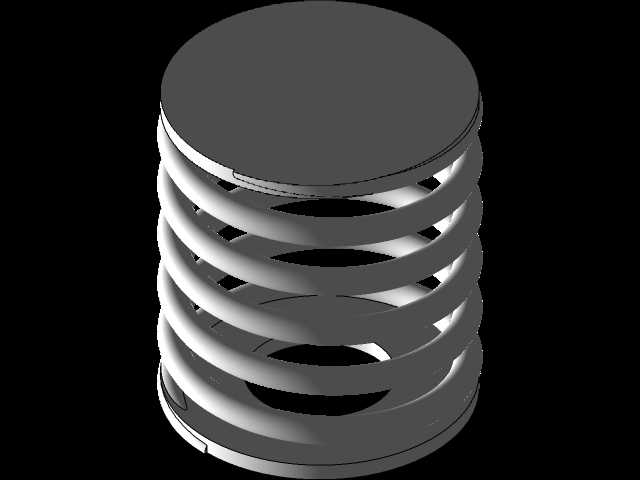

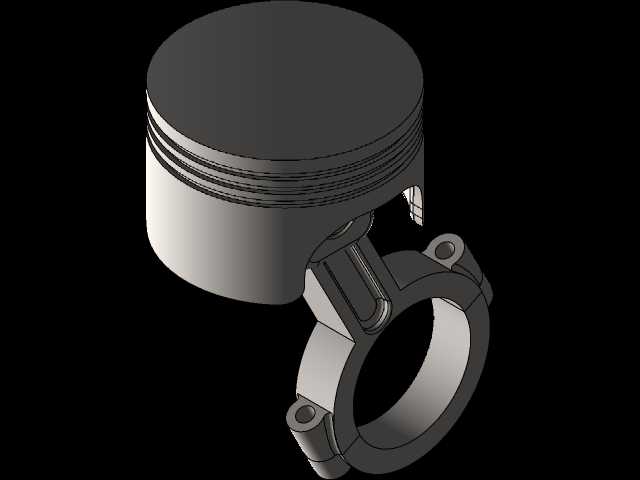

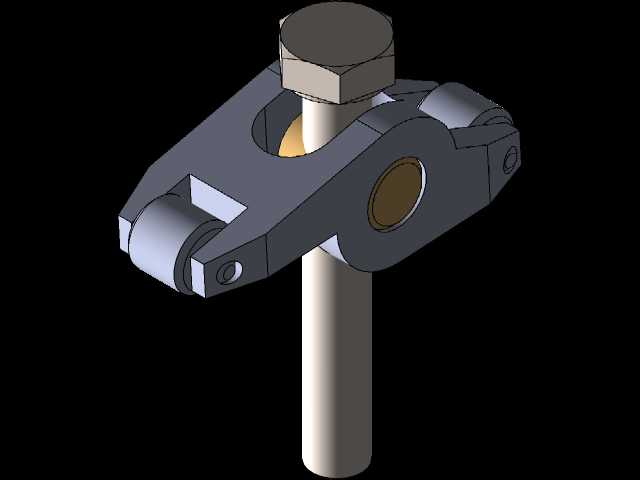

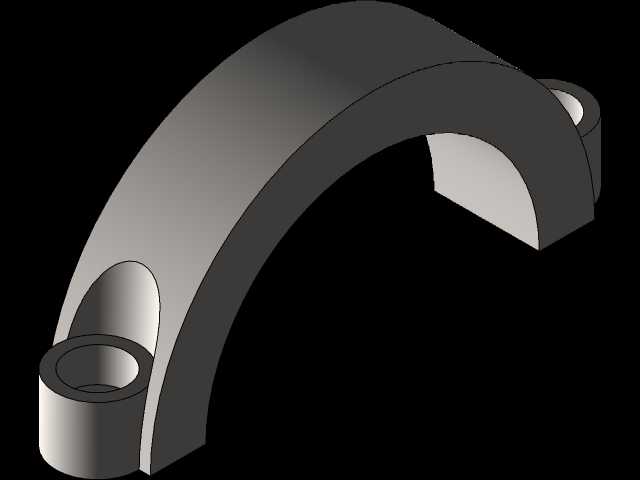

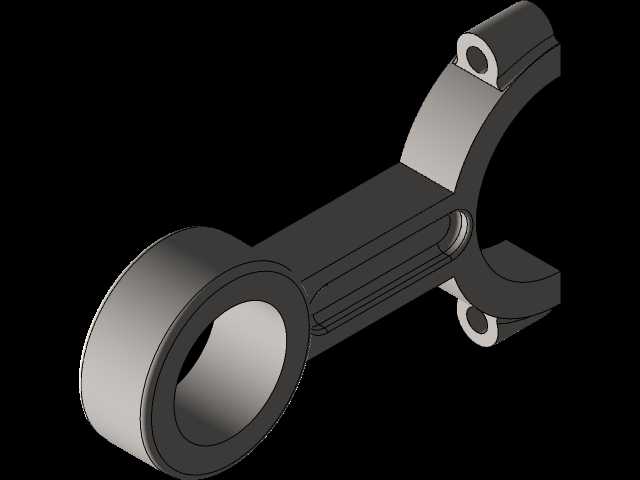

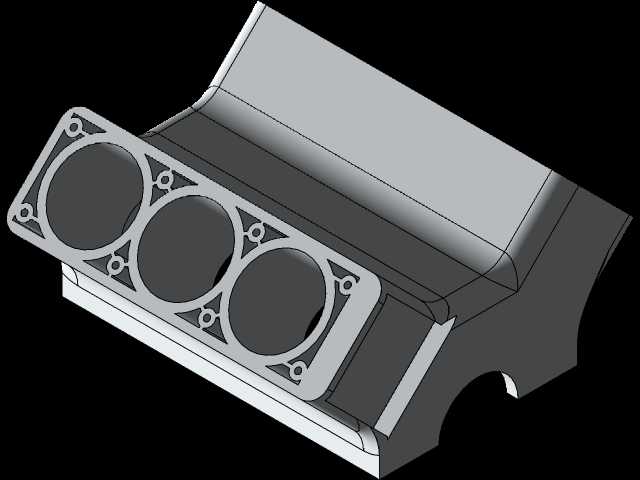

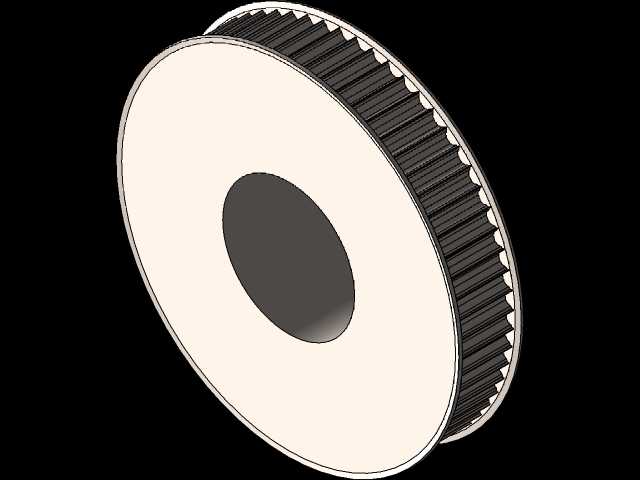

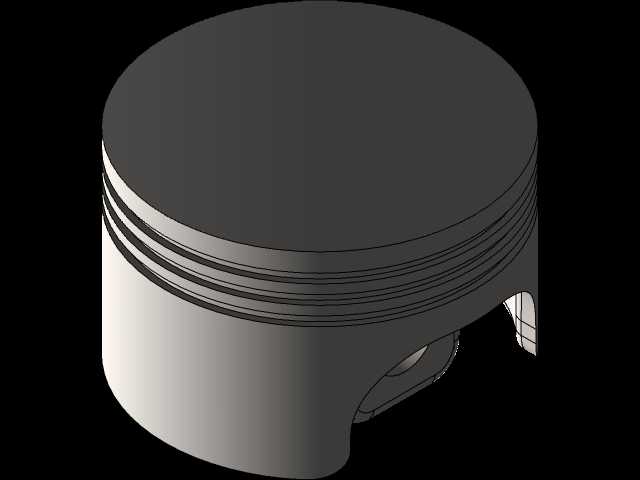

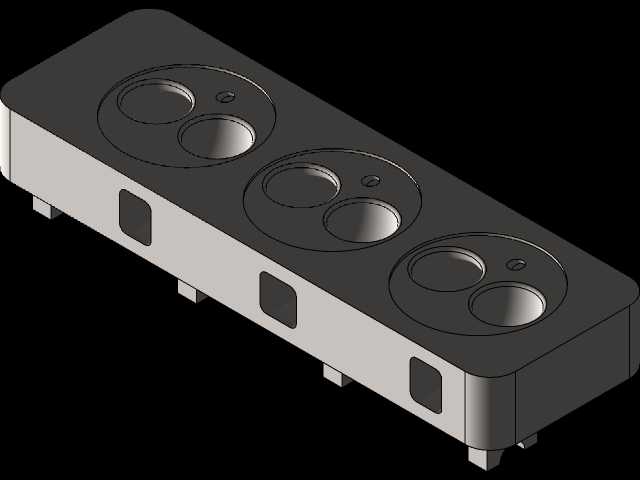

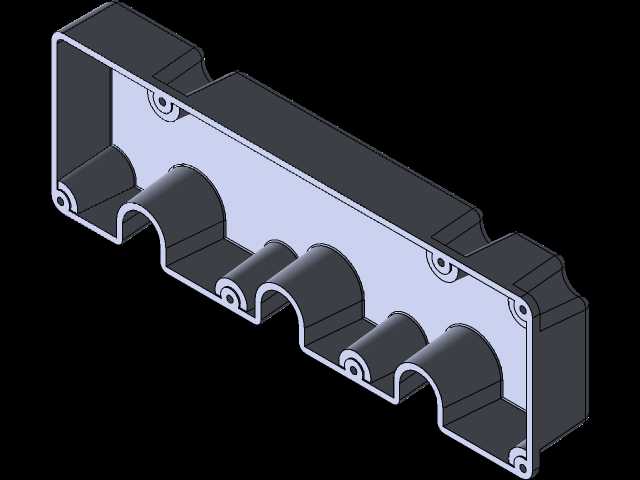

　　从功能实现逻辑来看，该结构完整覆盖了内燃机做功循环的全部核心部件：两侧缸盖内集成了完整的配气机构，凸轮轴与气门组件的装配关系清晰可见，能够直观展示不同曲轴转角下进排气门的开闭时序，对应进气、压缩、做功、排气四个冲程的配气需求；缸体部分预留了完整的冷却水道与润滑油道安装空间，可匹配湿式或干式缸套的设计方案，曲柄连杆机构的曲轴、连杆、活塞组装配关系完全按照实际工程约束搭建，活塞销与连杆小头、连杆大头与曲轴轴颈的配合间隙符合量产机型的设计公差要求，能够直观展示曲轴与凸轮轴之间的同步运动逻辑，包括正时链条/正时皮带的传动路径、点火顺序对应的曲轴转角相位关系。

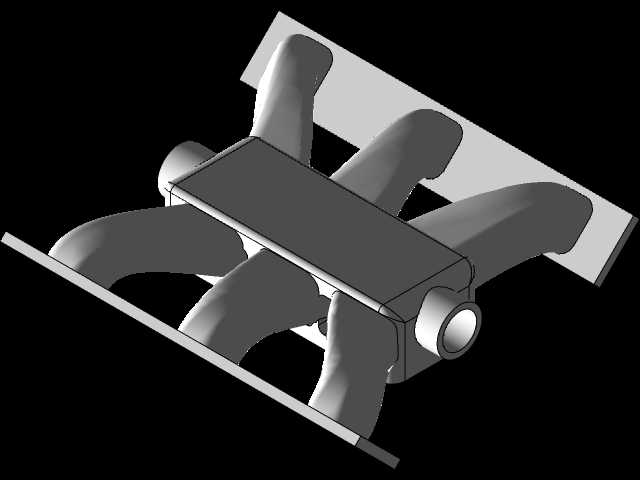

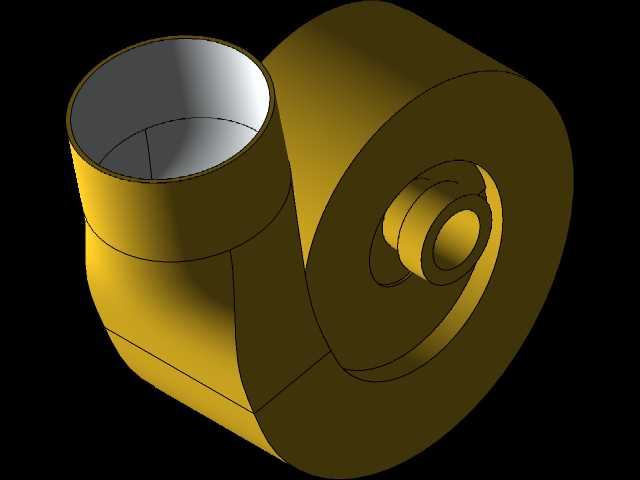

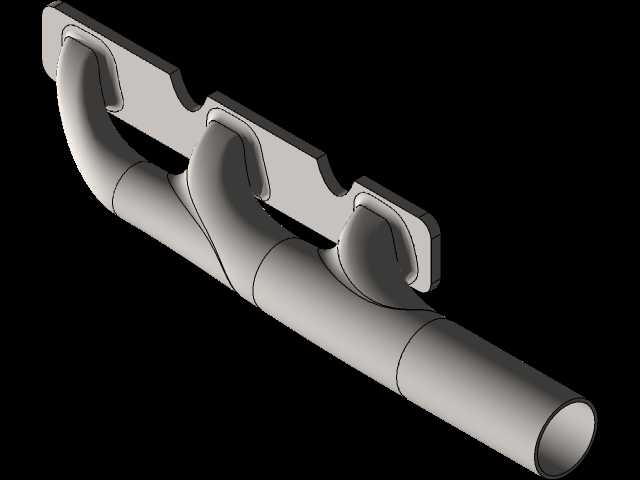

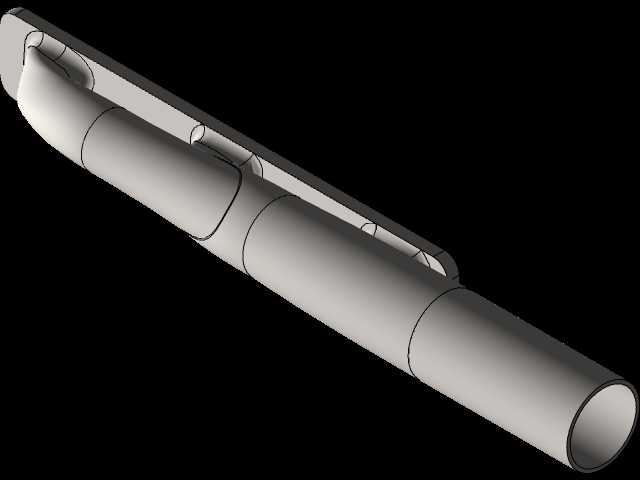

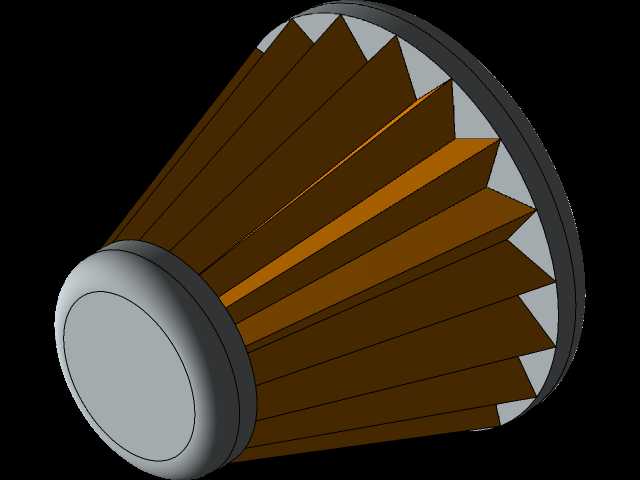

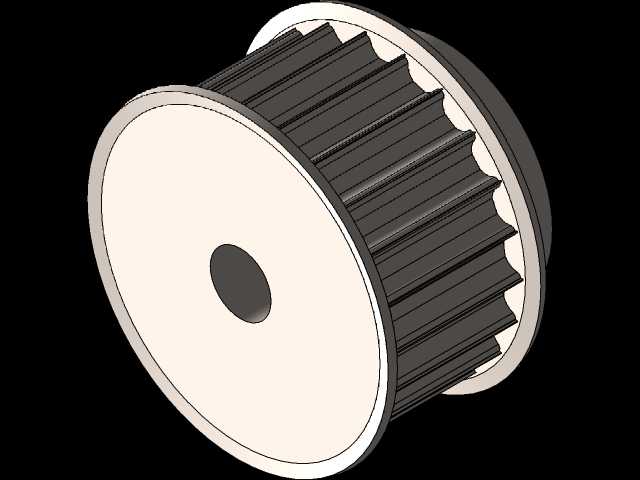

　　进排气侧的结构设计也完全贴合实际工程需求，两侧的进气歧管连接大流量空气滤清器，能够满足高转速工况下的进气充量需求，排气歧管的走向充分考虑了排气背压的控制，同时预留了三元催化器、氧传感器的安装位置，符合排放升级后的整车布置要求。在建模过程中，设计思路完全遵循自上而下的装配逻辑：首先确定V型夹角（常规量产V6机型多采用60度或90度夹角，该模型采用60度夹角设计，平衡了平顺性与机舱宽度占用），以曲轴中心线为整机装配基准，依次搭建缸体、缸盖、曲柄连杆机构、配气机构、外围附件的装配层级，所有部件的安装边界都预留了足够的装配间隙，比如缸盖螺栓的安装空间、正时系统的张紧器布置空间、外围附件的皮带轮系安装位置，都符合实际装机的工艺要求。

　　从安装边界尺寸来看，该动力总成的整体宽度控制在750mm以内，长度控制在600mm左右，高度不超过700mm，能够适配绝大多数B级以上乘用车的前机舱安装点，安装悬置的位置预留了通用的机脚安装面，可匹配液压悬置、橡胶悬置等不同形式的隔振元件。对于结构设计从业者而言，该模型可直接参考其部件分件逻辑，比如缸体的加强筋布置位置、缸盖的鼻梁区冷却结构、活塞的裙部型线设计思路，都能为自主开发内燃机部件提供参考；对于教学场景而言，可通过该模型拆解展示内燃机的工作原理，尤其是曲轴与凸轮轴的正时匹配关系、不同气缸的做功顺序，比二维图纸更具直观性；对于整车选型人员而言，可直接将该模型导入整车装配环境，校核动力总成与副车架、转向系统、冷却系统的间隙是否满足设计要求，避免后续开发过程中出现干涉问题。

　　需要注意的是，该模型展示的是基础版自然吸气V6构型，若要适配涡轮增压版本，可在排气侧预留涡轮增压器的安装空间，调整排气歧管的走向，同时强化缸体、曲柄连杆机构的结构强度，满足增压后的爆发压力要求。整个模型的装配层级清晰，没有多余的冗余结构，所有运动部件的运动副都按照实际工况设置，可直接用于运动仿真，模拟不同转速下的活塞运动速度、气门升程变化，为配气相位优化、曲柄连杆机构的强度校核提供基础数模支撑。
