旋转式万克尔引擎结构三维数模

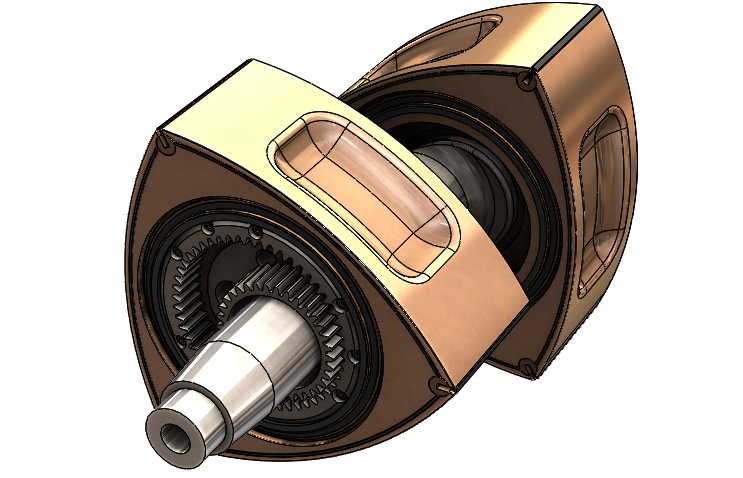

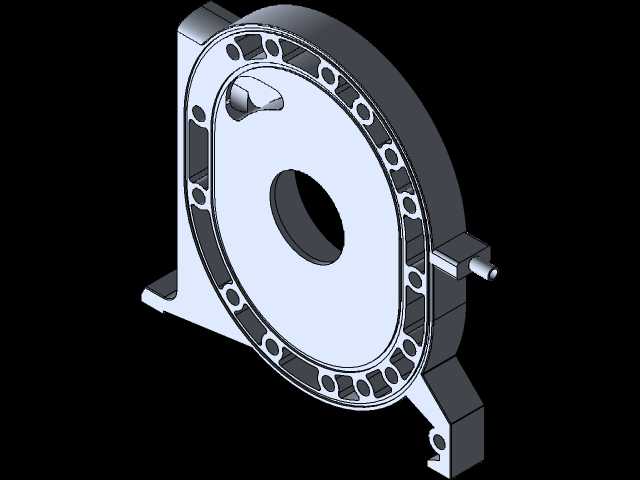

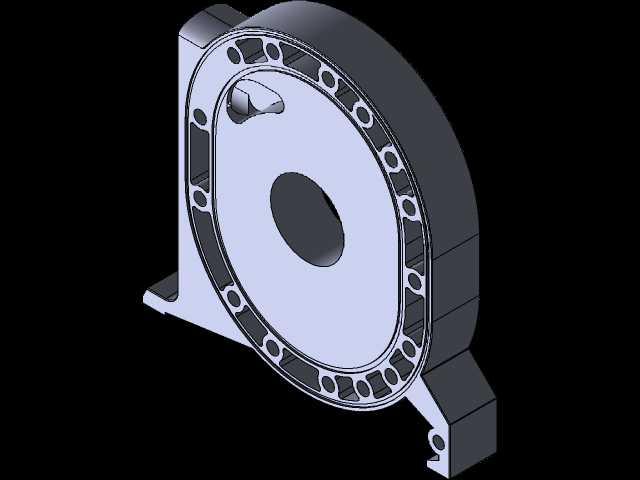

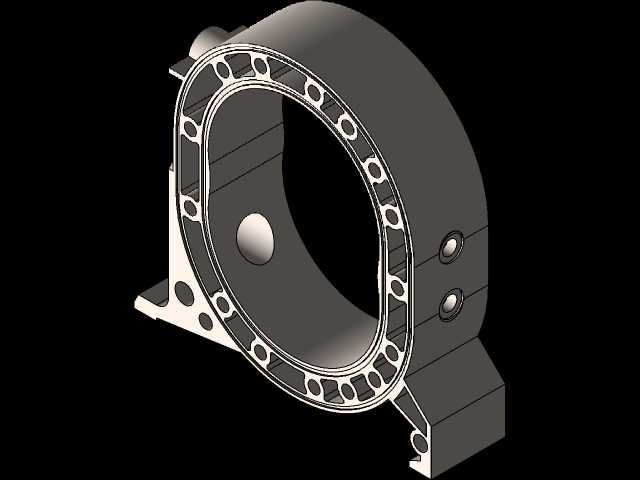

　　这款旋转式动力装置的三维结构数模，完整还原了三角转子类引擎的核心装配关系，从工程落地的视角看，其结构设计完全围绕旋转做功的核心逻辑展开，没有传统往复式活塞引擎的曲柄连杆往复惯性损耗，整体做功路径更短，动力输出的平顺性优势在小排量动力场景中十分突出。从实际应用场景出发，这类旋转动力结构早年曾在小型载人载具、便携动力单元、航空模型动力配套领域有过落地尝试，其核心优势在于同排量下体积远小于往复式活塞引擎，功率密度更高，对于安装空间局促、对动力单元自重有严格限制的设备场景，这类结构的适配性远优于传统活塞动力。数模中完整呈现了转子腔室的型线设计，三角转子的三个密封棱边与腔体内壁的配合间隙做了符合工程实际的预留，

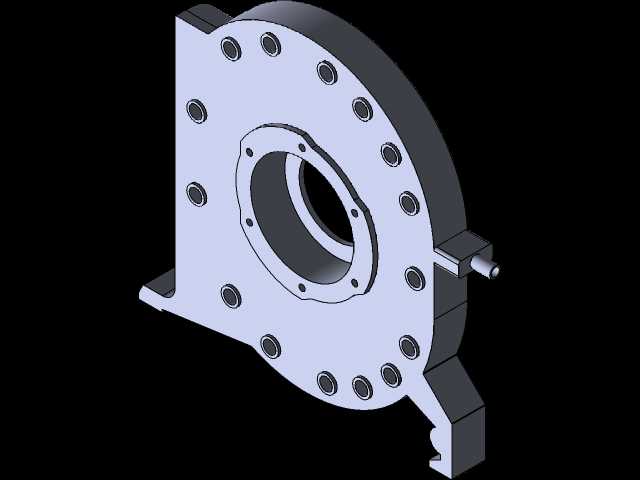

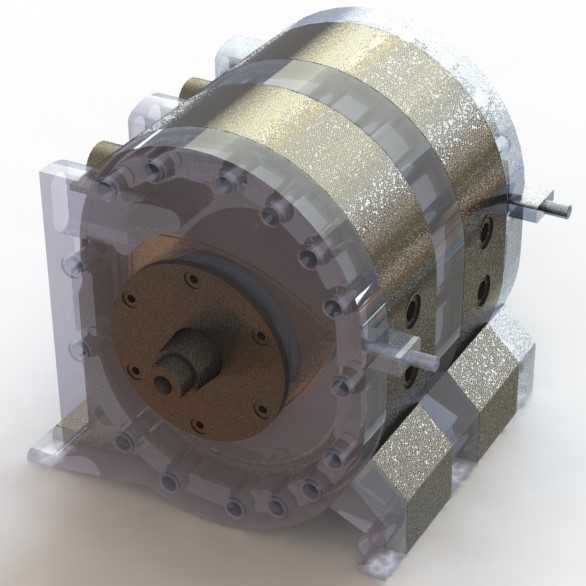

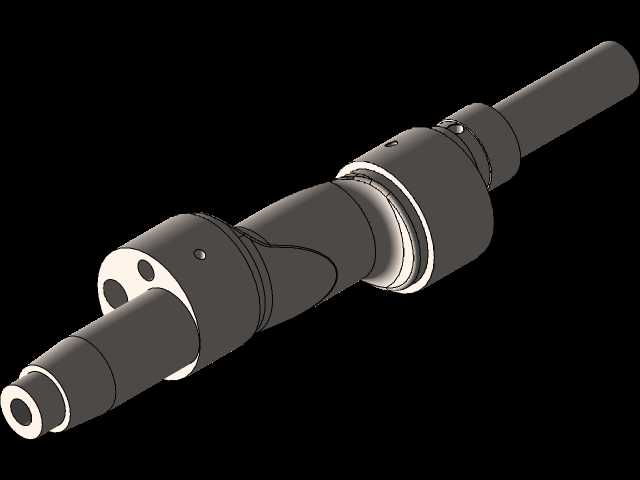

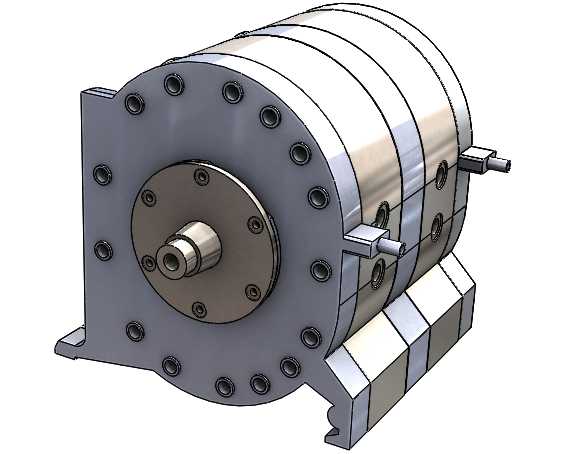

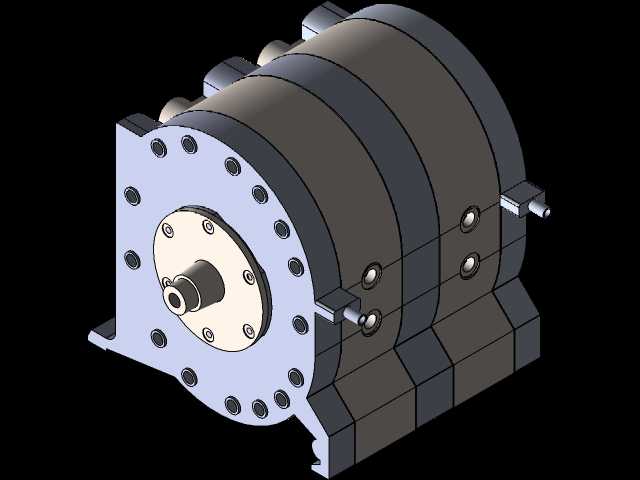

　　端盖的螺栓排布完全按照圆周均布的密封逻辑设计，每一处螺栓孔的位置都对应转子腔的密封压紧区域，避免工作过程中出现腔室泄压的问题。输出轴的偏心结构与转子中心的轴承配合位做了精准的装配约束，从数模的装配关系可以看出，转子做行星旋转运动时，偏心轴的转动惯量平衡是设计重点，模型中转子侧面的配重结构与偏心轴的配重块完全对应，能够抵消高速旋转时的偏心振动，这也是这类动力装置能够实现高转速运行的核心设计点。从安装边界来看，这款动力单元的整体外形为近似圆柱的封装结构，侧面预留了进排气接口的安装位，接口的法兰尺寸符合小排量动力单元的通用配套标准，输出轴的轴伸端采用标准平键连接结构，能够直接对接负载端的传动部件，不需要额外做转接结构设计。

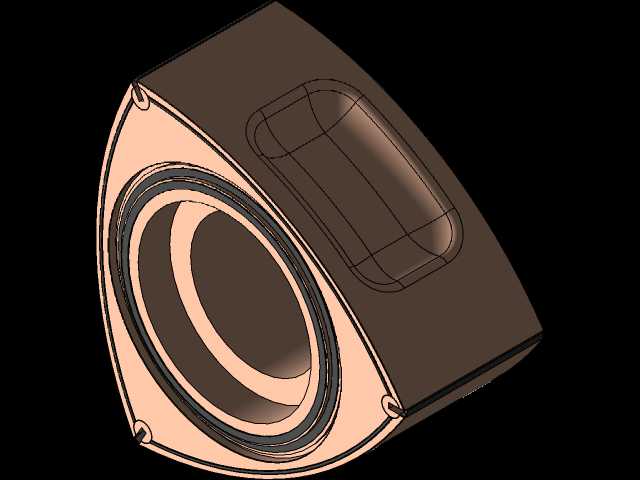

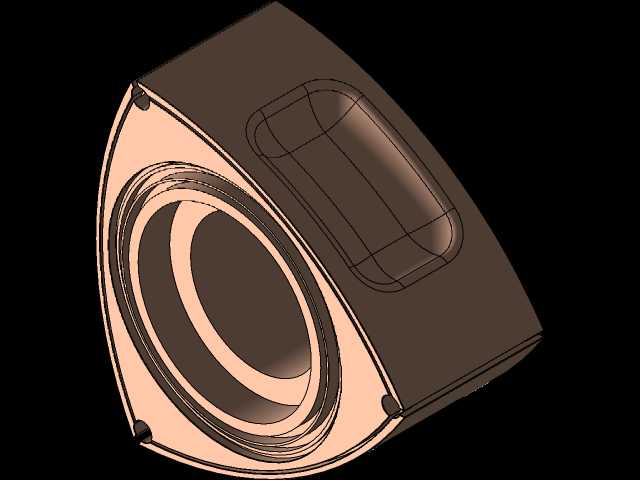

　　端盖上的固定孔位采用圆周排布，安装时可以根据配套设备的空间布局选择任意角度固定，适配不同安装姿态的设备需求。从功能特性上看，数模还原了进气、压缩、做功、排气四个工作行程在转子旋转过程中的连续切换逻辑，三个工作腔室同时交替完成不同行程，相比单缸往复式引擎的断续做功，其动力输出没有明显的脉冲间隔，不需要搭配大质量的飞轮来平稳转速，这也进一步压缩了动力单元的整体自重与体积。在结构设计思路上，这款模型没有做多余的装饰性结构，所有外部结构都服务于功能实现：侧面的凸起结构分别对应进排气道、火花塞安装位、密封件定位槽，没有冗余的设计元素，完全按照工程实际的功能需求排布结构。转子表面的凹坑设计是为了调整燃烧室容积，改变压缩比参数，

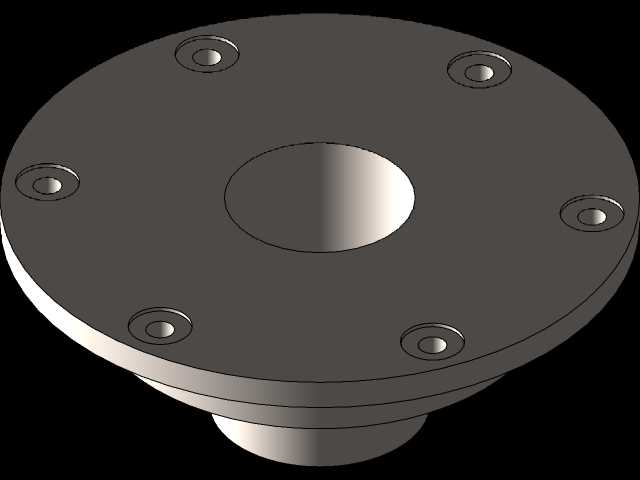

　　这一细节在数模中做了精准还原，能够直观看到不同凹坑深度对压缩比的影响，对于做这类动力结构的方案验证、教学演示都有实际参考价值。从传动配合的细节来看，转子与端盖之间的密封片槽位尺寸、密封弹簧的安装位都做了符合工程实际的建模，能够清晰看到密封组件在工作过程中的运动轨迹，避免实际加工装配时出现密封件卡滞、磨损过快的问题。输出轴的轴承安装位预留了标准轴承的装配间隙，端盖上的轴承座同轴度公差在建模时做了符合加工精度的约束，能够直接用于后续的工程图导出、加工工艺编制参考。对于从事小型动力单元研发、机械原理教学、创新载具设计的从业者来说，这款数模能够直观呈现旋转引擎的核心工作逻辑，省去了从原理到三维结构转化的大量建模时间，可直接用于方案评审、结构验证、装配干涉检查等工作环节，也可以作为衍生设计的基础数模，调整转子型线、腔室尺寸、接口位置来适配不同的动力需求场景。
