可用于3D打印的喷气式内燃机结构展示件

　　这款喷气式内燃机的三维结构件，核心定位是面向动力原理教学、结构认知场景的可打印实体模型，区别于实际装机运行的工业级内燃机产品，其设计全程围绕结构展示、原理演示的核心需求展开，没有冗余的密封、承压等装机级性能冗余设计，所有结构特征都服务于直观呈现喷气内燃机的核心构造逻辑。从实际应用场景来看，这类模型常出现在工科院校的热动专业课堂、科创活动的动力原理展示区、青少年航空航天科普展项中，相比平面原理图、剖面动画，实体可触摸的3D打印模型能让观察者快速建立对喷气内燃机进气、燃烧、排气通路的空间认知，理解推力产生的完整流程，也能作为航模爱好者自制小型喷气动力装置时的结构参考样件，降低初期结构构思的试错成本。

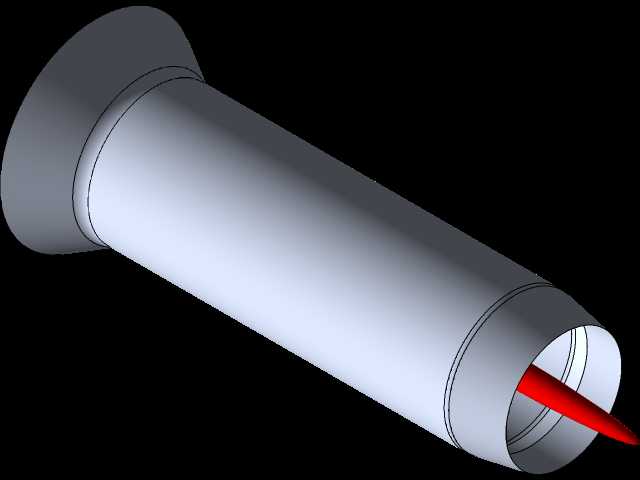

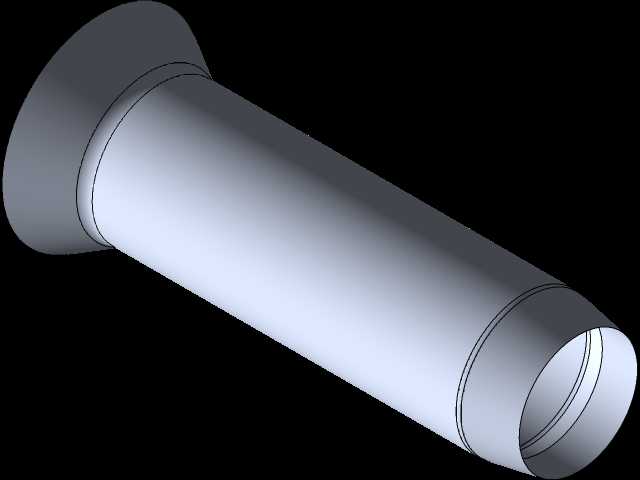

　　从产品功能特性来看，模型完整还原了喷气内燃机的核心外部结构与腔体通路：一端的扩口法兰结构对应实际设备的进气端安装边界，可匹配进气导流构件的安装定位，长直筒段为核心的燃烧腔体区域，末端的收窄开口为喷气排气端，筒身的环形凸台结构对应实际设备中机匣分段连接的定位止口，所有结构的壁厚都做了适配FDM3D打印的均匀化处理，避免出现壁厚突变导致的打印翘曲、填充不足问题，同时没有设置多余的细碎特征，降低打印过程中支撑添加的难度，打印完成后去除支撑即可获得完整的结构展示件，无需二次打磨、装配即可清晰呈现各部分的结构关系。

　　在设计思路上，建模阶段优先保证了各功能段的比例符合喷气内燃机的常规结构比例：进气扩口段的锥度参考了亚音速进气道的常规收敛角度，燃烧筒段的长径比控制在合理区间，既保证结构展示的准确性，也避免过长筒身导致打印时的悬臂变形，排气端的收窄角度参考了尾喷口的常规收敛比，能直观展示喷气加速排出的结构逻辑。建模过程中特意省略了实际内燃机内部的喷油嘴、点火电极、涡轮叶片等复杂细碎构件，只保留核心的外部壳体与腔体通路，一方面是降低3D打印的难度，让普通桌面级FDM打印机无需高精度打印参数即可完成制作，另一方面是避免细碎构件干扰观察者对核心气流通路的认知，让初学者能快速抓住喷气内燃机的核心结构逻辑。

　　从外形尺寸与安装边界来看，模型整体为回转体结构，最大外径位于进气端法兰位置，最小外径为排气端的喷口位置，整体轴向长度与最大外径的比例约为6:1，符合小型喷气动力装置的常规尺寸比例。安装定位方面，进气端法兰端面预留了平整的安装基准面，可通过法兰端面将模型固定在展示台架上，筒身的环形凸台可作为辅助定位的支撑点，避免长筒结构在展示过程中出现悬臂下垂变形；排气端的端面同样做了平整处理，可对接简易的气流演示装置，通过通入烟雾直观展示气流在腔体内的流动路径，强化原理演示的效果。需要明确的是，这款模型仅作为结构展示与原理教学使用，未做耐高温、承压的结构设计，无法直接作为燃料燃烧的腔体使用，若要改装为可运行的动力装置，还需要重新进行材料选型、壁厚强化与内部功能构件的补充设计。对于三维建模从业者而言，这款模型的建模逻辑也具备参考价值：回转体类构件的建模优先通过旋转特征完成主体构建，再通过凸台、切除特征完成局部结构的细化，所有特征的草图都做了全约束处理，参数化调整方便，可根据不同的展示需求快速调整各段的比例尺寸，适配不同打印尺寸的设备成型范围。
