单层坡屋顶住宅建筑结构施工图纸

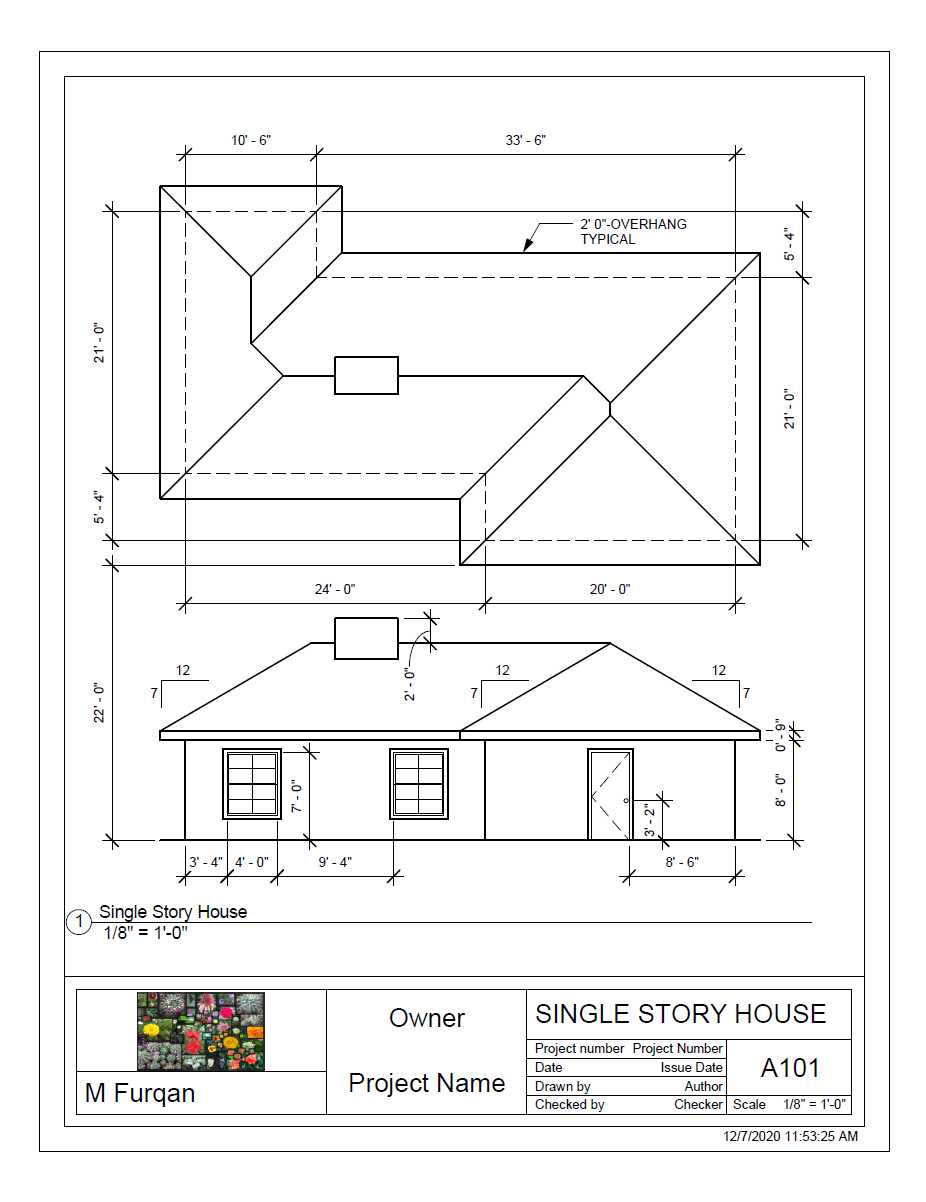

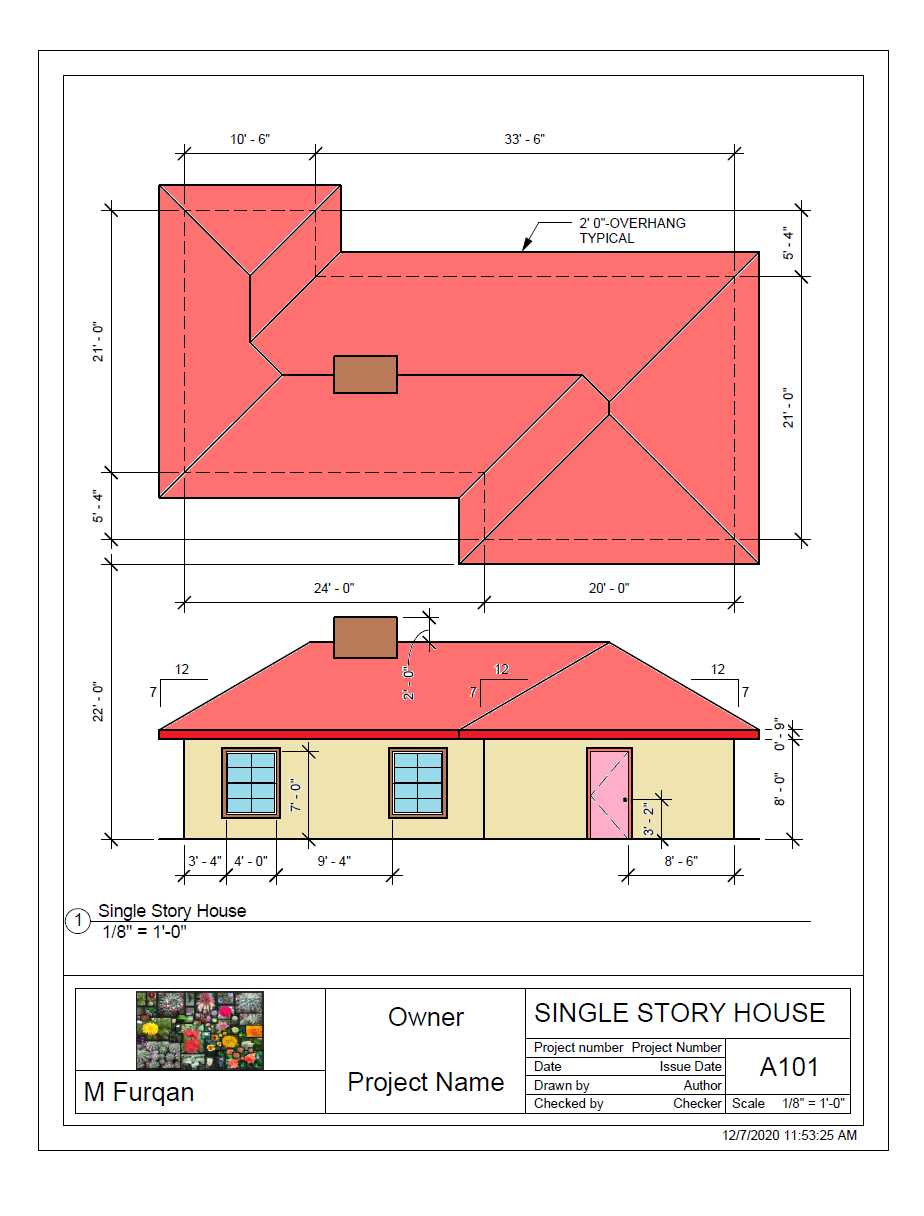

　　这套图纸完整呈现了单层独栋住宅的建筑构造细节，核心覆盖屋面布局与立面外观的全尺寸标注，可直接用于民用住宅设计参考、建筑建模基准搭建、施工交底的尺寸校核场景。从实际工程应用角度看，这类单层坡顶住宅的设计核心首先要处理屋面排水与悬挑构造的匹配关系，图纸中标注的2英尺标准悬挑尺寸，是兼顾外墙防雨保护、屋面檐口施工余量的常规取值，实际建模时需要注意悬挑部分的封板构造与屋面瓦铺设的搭接边界，避免出现尺寸干涉。图纸中屋面采用双坡衔接的L型布局，这种布局常见于狭长宅基地的单层住宅设计，两个坡段的汇水线位置做了明确的构造标注，建模时需要准确还原斜脊、天沟的角度关系，图纸给出的屋面坡度标注可直接用于屋面斜板的拉伸基准，不需要额外换算坡度系数。

　　立面部分的尺寸标注覆盖了门窗洞口的定位、窗台高度、檐口总高、室内外高差这些核心安装边界，比如窗户的水平定位尺寸从墙体轴线直接引出，建模时可以直接抓取标注点作为窗洞的剪切基准，不需要额外偏移定位；入户门的位置标注了台阶的踏步尺寸与宽度边界，做室外场地建模时可以直接匹配台阶的起始位置，避免出现场地与建筑入口衔接错位的问题。从设计思路上看，这套图纸采用了工程图常用的多视图联动标注逻辑，屋顶平面图与正立面图的尺寸一一对应，比如屋顶烟囱的位置，在平面图中给出了水平定位尺寸，在立面图中给出了出屋面的高度尺寸，两个视图的尺寸链完全闭合，建模时可以通过两个视图的尺寸交叉校验，保证构件位置的准确性。屋面的轮廓尺寸标注完整覆盖了总长度、总宽度、

　　各段墙体的分段长度，做墙体建模时可以直接按照标注的分段尺寸绘制墙线，墙厚的隐含取值可以通过立面的窗间墙尺寸反推，符合常规民用住宅的外墙厚度标准。实际使用这套图纸做三维建模时，首先要处理比例换算问题，图纸标注的比例基准可以直接对应建模的单位设定，所有标注的英制尺寸可以统一转换为建模单位后直接输入，不需要额外缩放。需要注意的是L型屋面的交接位置，两个坡屋面的相交线要严格按照标注的角度绘制，避免出现屋面漏缝或者构造错位的问题；烟囱的出屋面高度要满足屋面排水的避让要求，图纸给出的高度值已经考虑了坡屋面的积雪、排水遮挡余量，建模时不要随意修改高度值，否则会影响实际构造的合理性。门窗构件的尺寸在立面图中给出了明确的洞口宽高值，

　　做构件深化时可以直接匹配常规民用门窗的型材尺寸，不需要额外调整洞口大小；立面中给出的外墙饰面分界尺寸，可以直接用于外墙材质的分区域绘制，保证外观效果与图纸一致。这套图纸的尺寸标注逻辑完全符合建筑施工图纸的规范要求，所有定位尺寸都从轴线或者墙体边线引出，没有模糊的参考基准，不管是做建筑方案的快速建模，还是做施工前的构造校验，都可以直接提取尺寸使用，不需要额外补全缺失的定位信息。另外图纸中给出的标题栏信息明确了图纸的版本与图号逻辑，做项目图纸管理时可以直接对应归档，方便后续的修改与版本迭代。在实际的建筑设计工作流中，这类单层住宅的图纸常作为方案阶段的基础模板，通过调整各段墙体的长度、屋面坡度、门窗位置，可以快速衍生出不同宅基地尺寸的单层住宅方案，大幅提升方案设计的效率。建模过程中需要注意墙体与屋面的交接位置，坡屋面斜板与墙体顶部的衔接要做切角处理，保证墙体顶部与屋面完全贴合，不要出现墙体突出屋面或者留有缝隙的问题；檐口位置的悬挑构造要单独绘制封檐板与滴水线的构造，虽然图纸没有给出细部节点尺寸，但可以按照常规民用建筑的构造标准匹配对应尺寸，保证模型的构造完整性。
