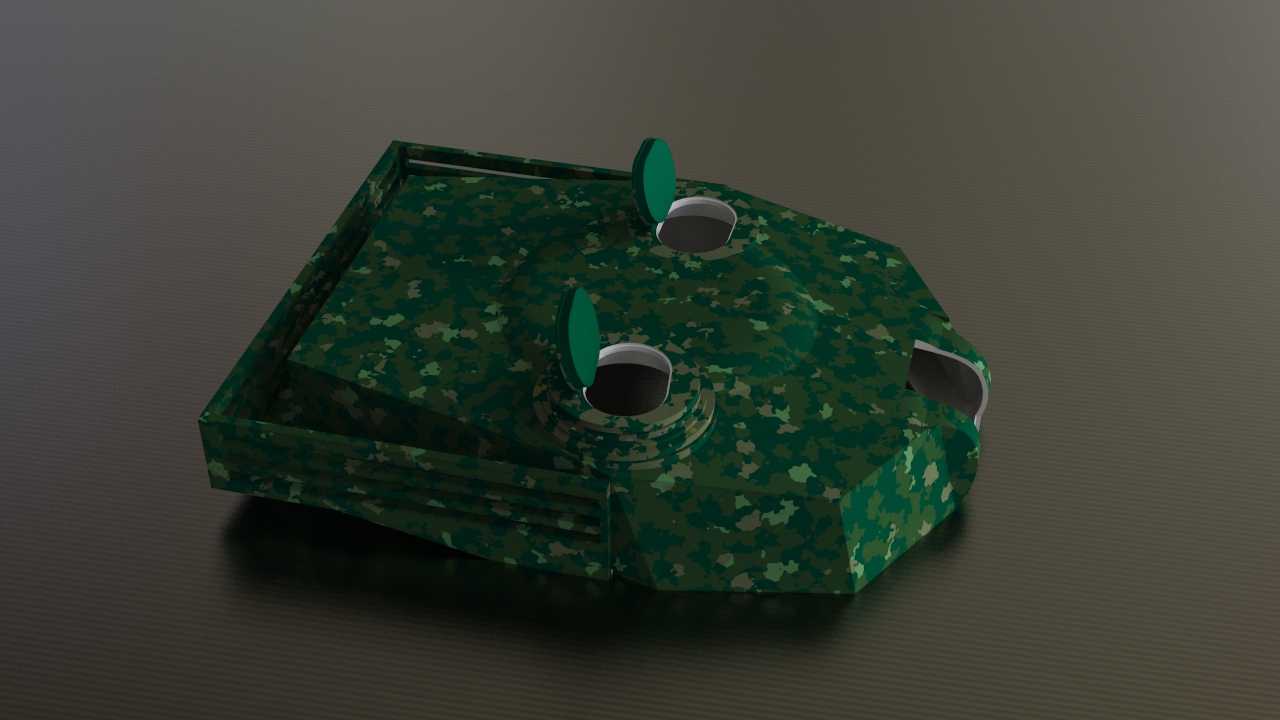

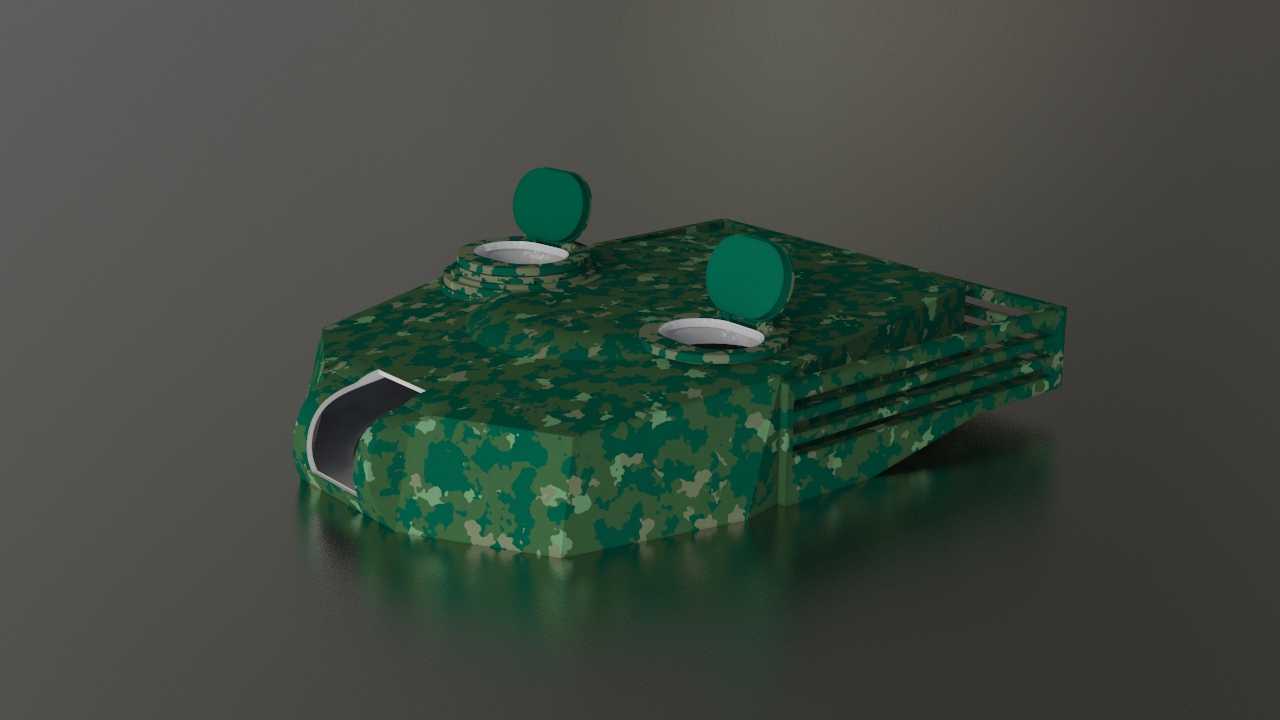

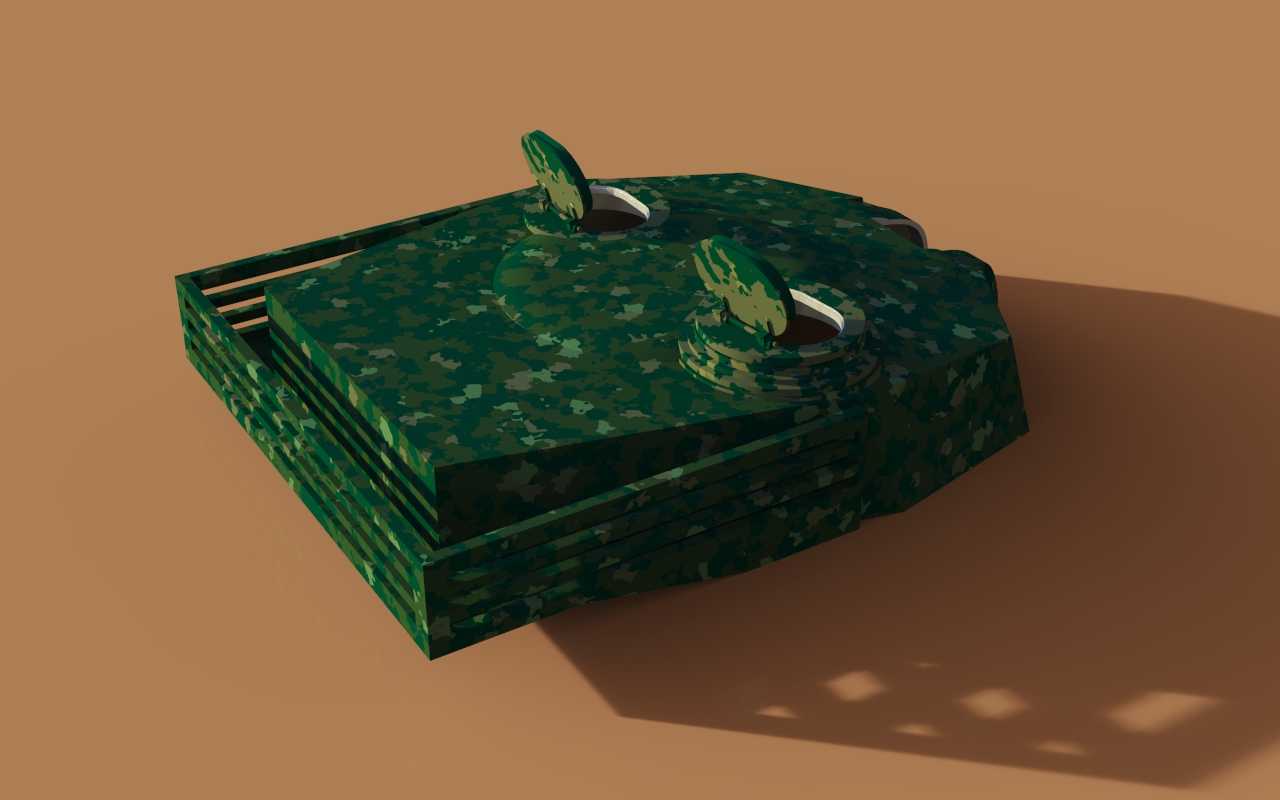

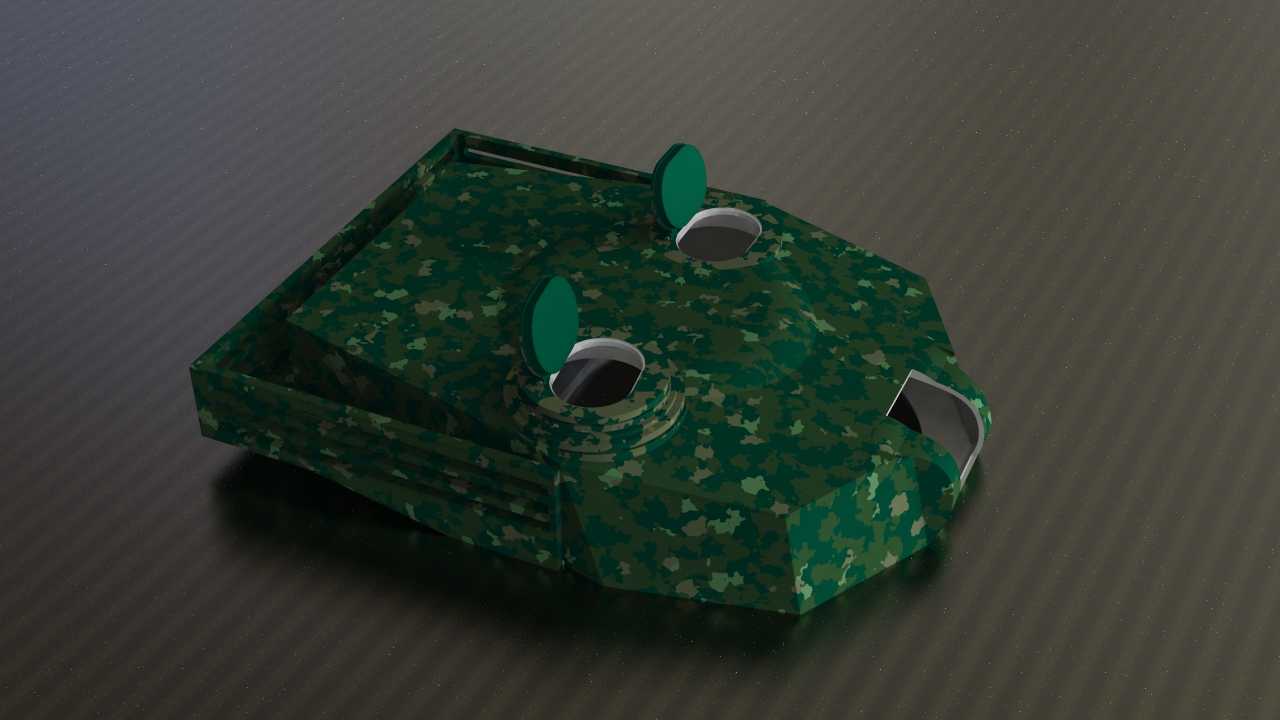

迷彩涂装装甲车辆炮塔结构三维数模

　　该炮塔结构主要适配轻型履带式装甲作战平台，作为车载武器系统的承载与防护核心部件，实际应用场景覆盖野外突击作战、阵地防御、城市清剿等多类陆战场景，核心作用是为车载武器、观瞄组件、乘员操作空间提供装甲防护，同时承载武器射击时的后坐载荷，配合底盘行走机构实现全向火力覆盖。从功能特性来看，该结构预留了两处武器安装接口，可适配小口径机关炮、并列机枪等车载武器，顶部的两个舱盖分别对应车长与炮长的进出通道，舱盖开启角度可根据作战需求调整，既满足人员快速进出的需求，也能在舱盖半开状态下为露头观察的乘员提供正面防护。炮塔正面预留的观瞄窗口可适配白光观察镜、夜视仪等观瞄设备的安装，侧部的格栅状结构为动力舱散热风道的防护格栅，

　　可在不影响散热效率的前提下抵御破片、轻武器子弹的冲击。设计过程中优先考虑了装甲倾角的布置，整个炮塔外表面采用多面体倾斜构型，相比垂直装甲可在同等装甲厚度下提升30%以上的抗弹性能，同时有效偏转来袭弹药的入射角度，降低穿深。外形尺寸方面，该炮塔整体宽度适配对应底盘的座圈安装边界，炮塔座圈直径与底盘承载平台的座圈规格完全匹配，安装时可直接通过座圈法兰与底盘回转支撑连接，无需额外修改底盘结构；炮塔整体高度控制在合理范围内，既保证内部乘员有足够的操作空间，也尽可能降低整车高度，减少被弹面积。炮塔外表面的迷彩涂装构型在建模时同步完成了分色区域的曲面拆分，可直接用于后续的渲染、仿真或者3D打印的分色处理，不需要额外进行曲面分割。

　　结构设计时充分考虑了焊接装配的工艺性，所有装甲板的拼接位置都预留了焊接坡口的加工余量，相邻装甲板的连接位置采用交错搭接结构，避免出现防护薄弱的直缝。炮塔内部预留了武器摇架的安装支座、弹药架的固定接口、观瞄设备的走线槽，所有安装孔位的位置度公差都按照装甲车辆的相关设计标准设定，可直接用于后续的工程化细化设计。在建模过程中，对炮塔的棱角位置都做了合理的工艺圆角处理，避免应力集中，同时也符合实际装甲车辆生产过程中的焊接工艺要求，不会出现无法加工的尖锐结构。炮塔的两个舱盖都做了同轴铰接结构的预留，可实现舱盖的向上翻转开启，铰接轴的位置避开了内部武器的俯仰运动路径，不会出现舱盖开启时与武器摇架发生运动干涉的问题。

　　炮塔前部的炮盾位置做了加厚处理，对应武器安装孔的周边设置了加强筋结构，可承受武器连续射击时的高频冲击载荷，避免结构出现疲劳变形。侧部的散热格栅采用一体化冲压结构的建模思路，格栅条的倾斜角度既可以保证通风面积，也能防止破片从格栅位置飞入炮塔内部。整个炮塔的重量分布经过初步配平，重心落在座圈回转中心的合理范围内，可降低回转机构的驱动负载，提升炮塔旋转时的平稳性，避免出现偏载导致的回转卡滞问题。
