平台荣誉等级上传大师5纪念徽章结构设计

　　这款标识类零件的设计，最初的需求来源是平台用户成长体系的实体化视觉落地，核心是要把虚拟的等级权益转化为可感知的立体标识，既可以用于线上界面的视觉展示，也能适配线下实体徽章的开模生产需求。从实际应用场景来看，这类标识件的使用场景覆盖了线上平台的个人主页展示、活动宣传物料的视觉元素、线下用户交流会的实体纪念章制作，甚至可以作为3D打印爱好者的练习模型，用来测试多色打印的分色精度、小尺寸特征的成型效果。

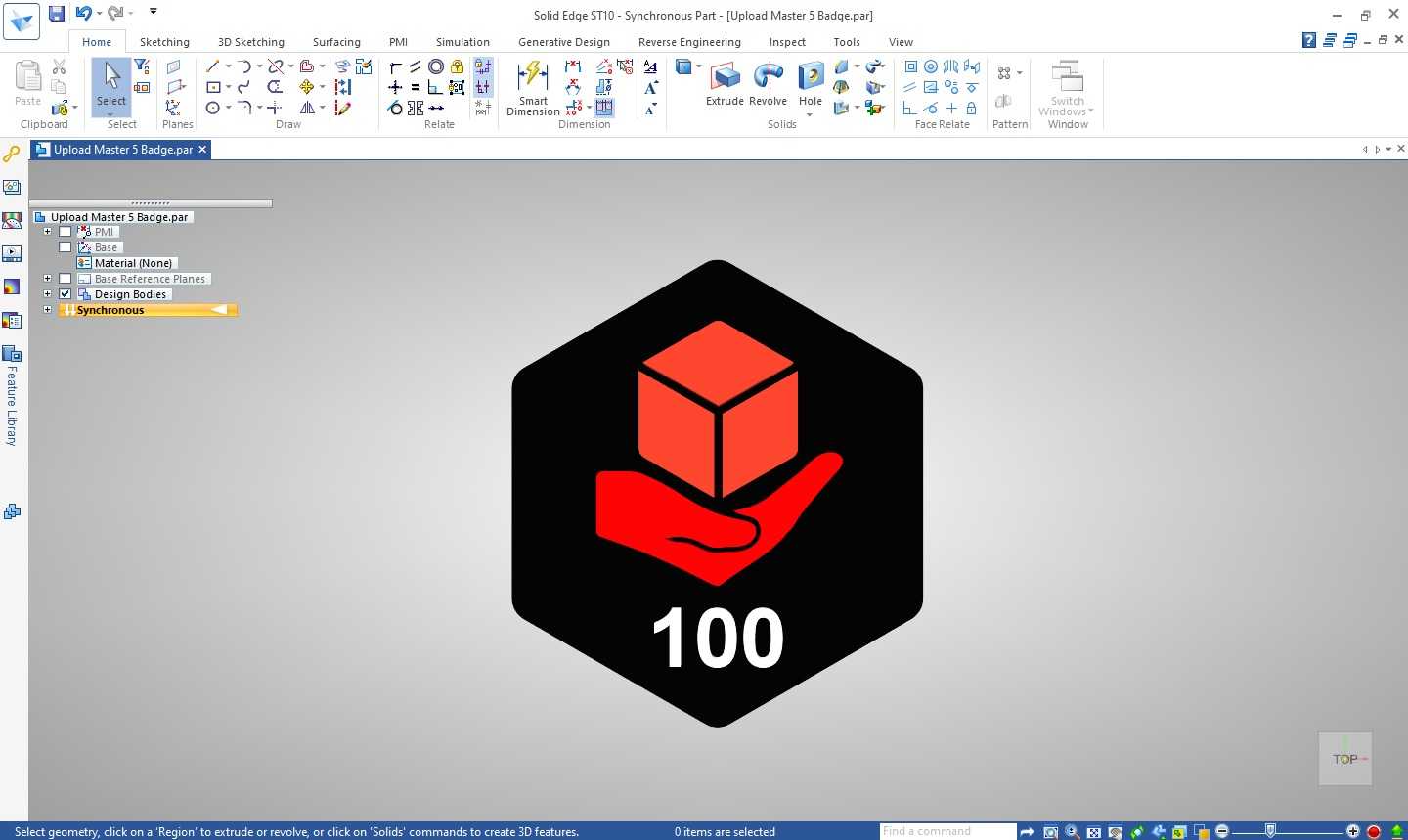

　　设计思路上，首先确定了六边形的外轮廓基底，这个选型并非随意决定，六边形的结构在小尺寸零件上有更好的结构强度，相比圆形徽章，六边形的直边可以更好地适配界面排版时的对齐需求，实体制作时也能减少边角磕碰导致的掉漆、变形问题。基底采用正六边形结构，对边距离控制在40mm，这个尺寸是经过多轮场景适配确定的：线上展示时缩放至16px、32px等常用图标尺寸不会糊边，实体制作时佩戴在胸前不会显得过于突兀，放在桌面作为装饰摆件也有足够的视觉存在感，厚度设置为3mm，既保证了拿取时的手感，也不会因为过厚导致3D打印时出现层纹明显的问题。

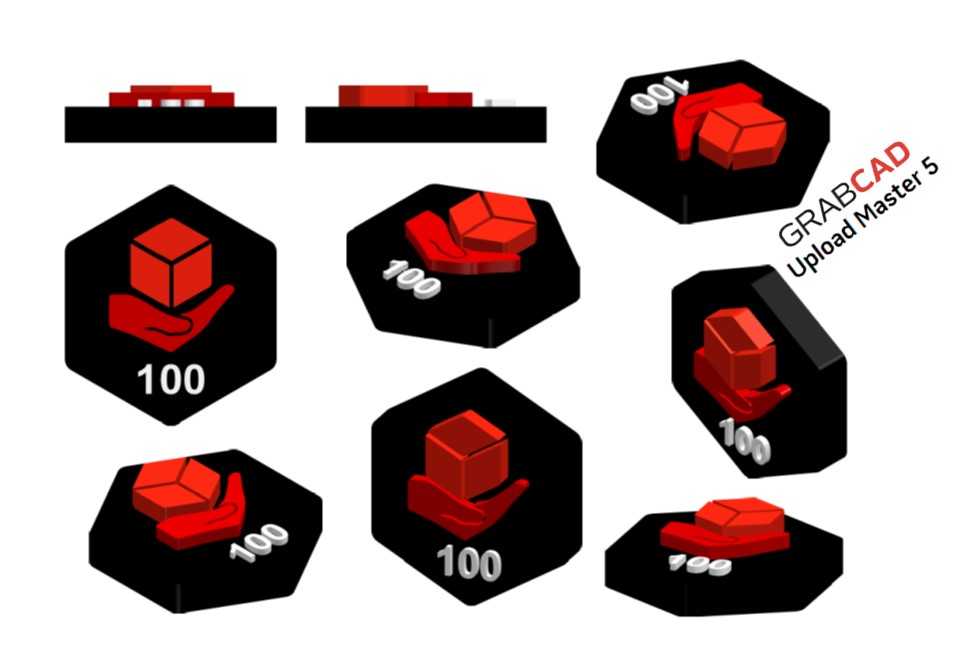

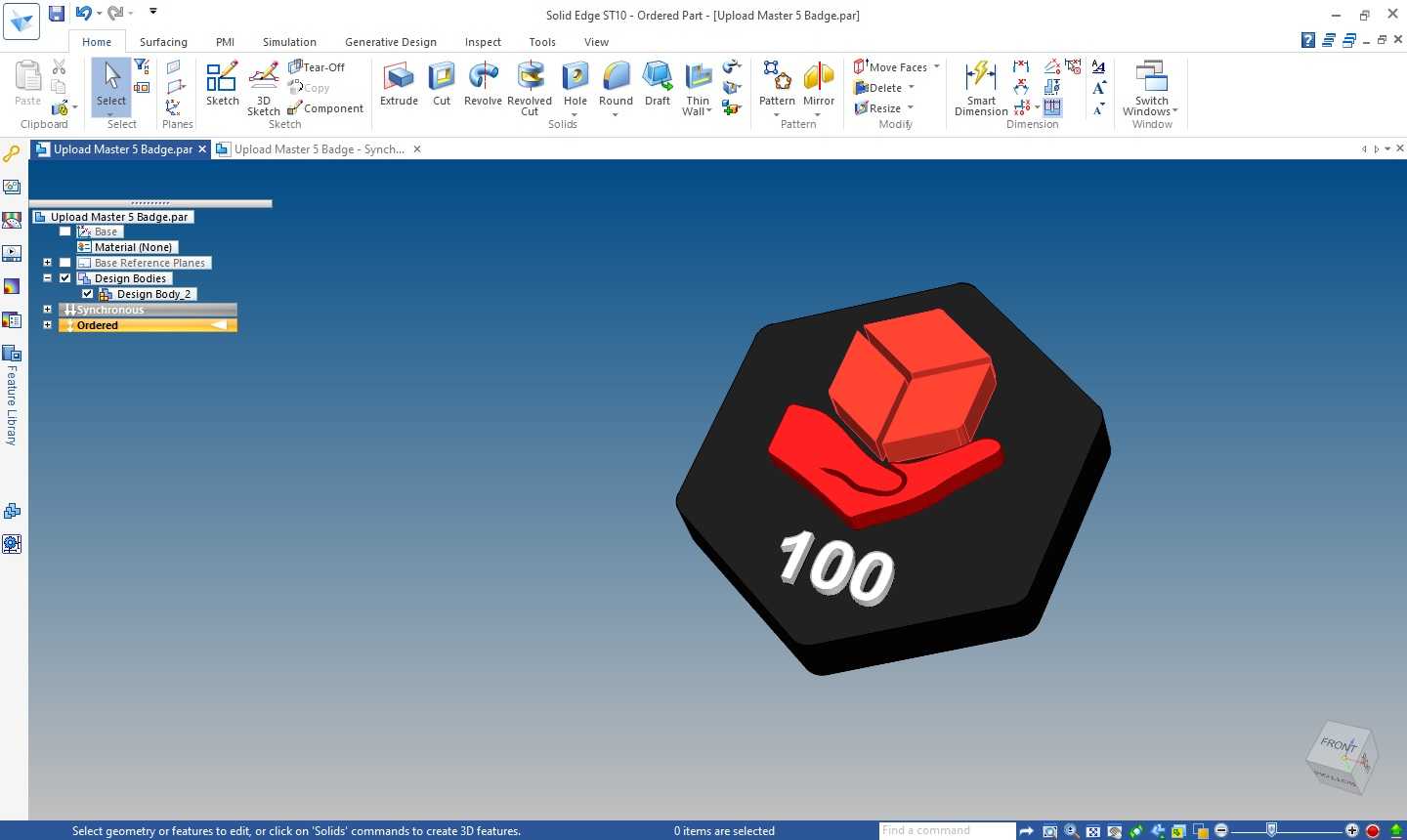

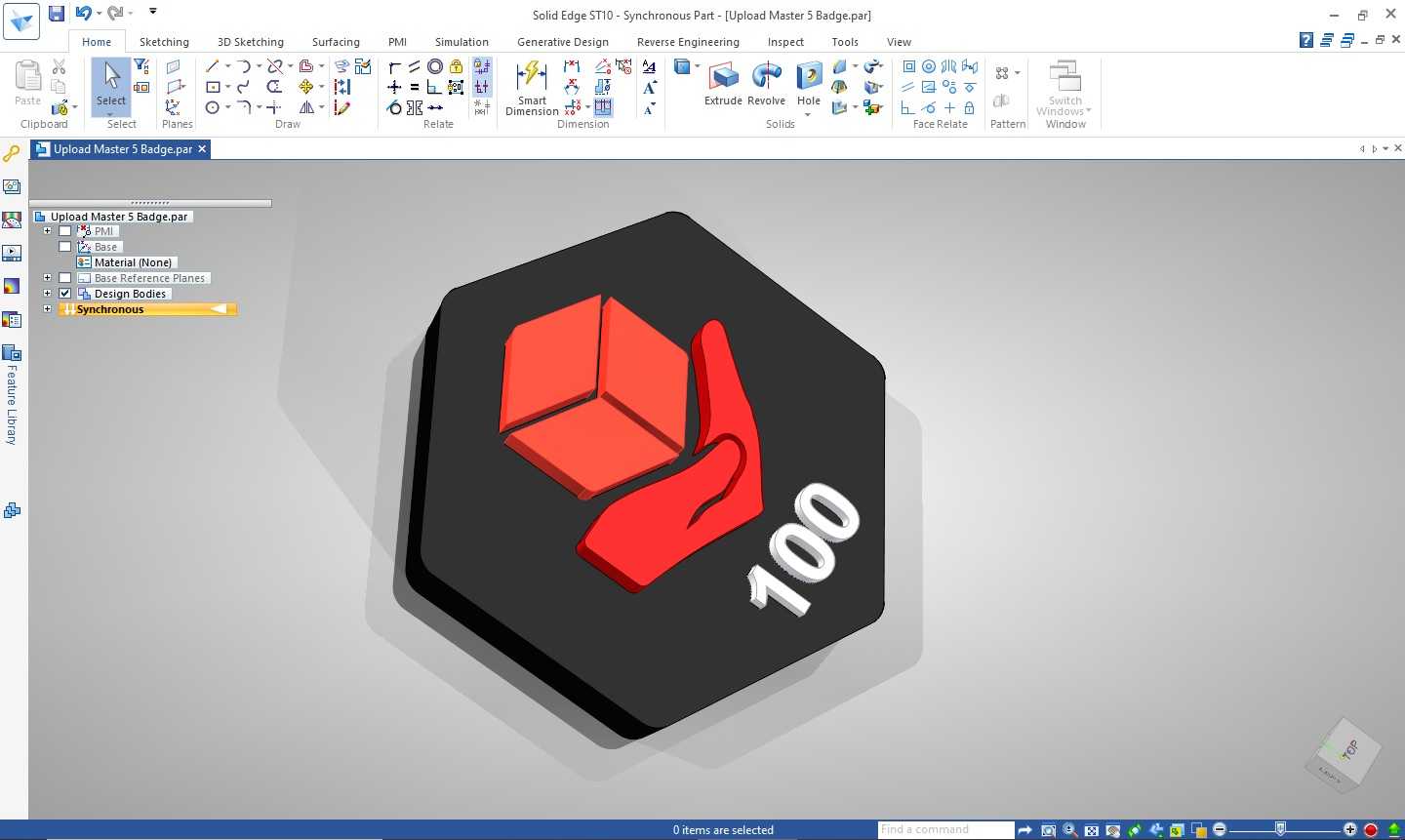

　　核心视觉元素的设计上，采用了手托立方体的组合结构，手掌部分做了简化的曲面处理，没有复刻真实手掌的复杂纹理，而是用流畅的曲面表现托举的姿态，一方面是为了降低建模和后续生产的复杂度，另一方面简洁的曲面在小尺寸展示时不会因为细节过多显得杂乱。上方的立方体做了2.5°的微小倒角，每个面的边缘都做了R0.3mm的圆角处理，避免尖锐边角在实体制作时出现毛刺，同时在光照下能呈现出更柔和的棱边光影，提升视觉质感。立方体和手掌之间预留了0.2mm的装配间隙，如果做分色生产或者多材料打印，这个间隙可以保证两个部件顺利组装，不会出现过盈卡滞或者间隙过大松动的问题。

　　底部的数字标识采用下沉式雕刻设计，雕刻深度为0.4mm，这个深度刚好适配常规的激光雕刻、移印工艺，不需要额外做填色处理就能有清晰的辨识度，数字的字体选用了无衬线的粗体字体，字高设置为8mm，在正常的观看距离下可以快速识别数字内容，不会因为字体过细导致小尺寸下识别困难。整个徽章的安装边界设计也做了充分考虑，背面预留了直径10mm、深度1mm的圆形沉台，这个位置可以粘贴磁吸片或者别针底座，不需要额外破坏徽章正面的视觉完整性，沉台的边缘做了R0.5mm的圆角，粘贴背胶时可以避免空气残留，保证粘贴的牢固度。

　　从功能特性来看，这个模型的所有特征都做了最小壁厚校验，最薄的位置是手掌边缘的1.2mm，完全满足3D打印、注塑开模的最小壁厚要求，不会出现打印时断料、注塑时充模不满的问题。所有的曲面都做了G1连续处理，没有出现碎面、尖角的问题，导入到各类渲染软件中可以直接赋予材质，不需要额外修复几何。分模线的位置设计在六边形基底的中部分模面上，拔模斜度设置为1°，如果后续要做注塑量产，不需要额外调整模型结构就能直接用于模具设计，减少了后续的工程修改工作量。

　　实际使用中，这个模型除了作为标识使用，也可以作为结构设计初学者的练习案例，用来练习曲面建模、倒角处理、装配间隙预留、工艺性校验这些基础的建模技能，模型的特征数量适中，没有过于复杂的高级曲面，初学者可以在短时间内完成复刻，同时能掌握工业设计中面向制造的设计思路，理解不同工艺对模型结构的约束要求。在渲染测试场景中，这个模型的材质分区清晰，手掌部分、立方体部分、基底部分、数字部分可以分别赋予不同的材质，用来测试渲染器的材质表现、光影效果，是非常实用的测试用模型。
