带加强筋结构的半透明PET塑料瓶

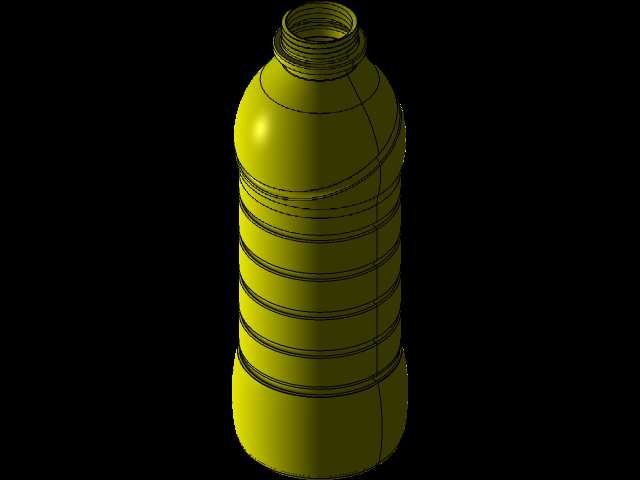

　　日常快消品包装领域里，PET塑料瓶的结构设计直接关系到生产良率、运输损耗与终端使用体验，这款半透明黄调塑料瓶的三维结构，完全贴合量产吹塑工艺的实际需求。先看瓶口区域，采用标准外螺纹结构，螺纹牙型为圆弧形过渡，没有尖锐棱角，既可以保证旋盖时的顺畅度，避免螺纹卡滞导致的封盖不严问题，也能在吹塑脱模时减少模具倒扣的拉伤风险，瓶口的端面做了0.3mm的平边处理，配合瓶盖内的密封垫片可以实现可靠的液密封，适配常规碳酸饮品、茶饮、瓶装水的封盖扭矩要求，不会出现运输过程中漏液的情况。瓶身部分做了多道环形内凹加强筋，筋位深度控制在1.2mm，相邻筋位间距均匀，这种结构不是为了装饰，而是在不增加瓶身壁厚的前提下，

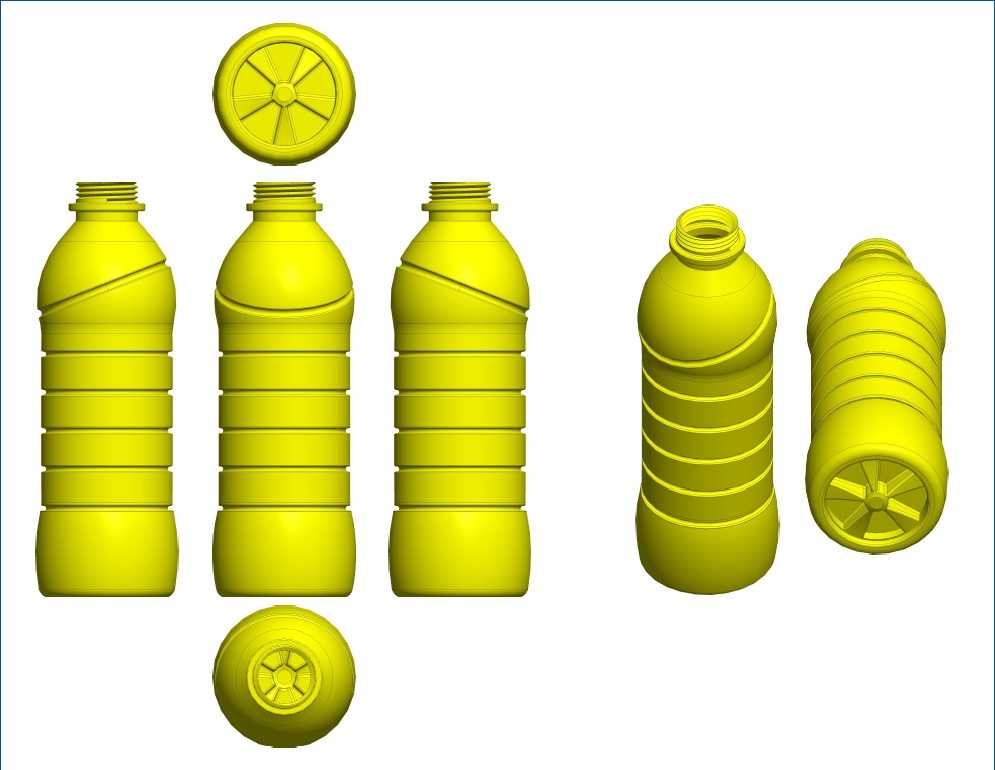

　　大幅提升瓶体的径向抗挤压能力——装满饮品堆码时，下层瓶体承受上层货品的压力，环形加强筋可以将垂直载荷均匀分散到整个瓶壁，避免瓶身出现瘪陷变形；同时在灌装环节，空瓶经过风道输送时，加强筋结构也能减少瓶身被气流吹压产生的形变，保证空瓶在输送线上的姿态稳定，不会因为瓶身偏软出现卡瓶、倒瓶的问题。瓶底采用花瓣式内凹结构，五瓣支撑脚均匀分布，中心区域做了向内凹陷的拱型设计，这种结构首先解决了PET瓶吹塑成型时的底部积料问题，避免底部壁厚过厚导致的冷却不均、收缩发白缺陷；其次五瓣支撑脚让瓶子放置在平面上时拥有五个稳定的支撑点，哪怕地面有轻微不平整，也不会出现放置晃荡的情况，同时内凹的拱型结构可以承受碳酸饮品内部的二氧化碳压力，

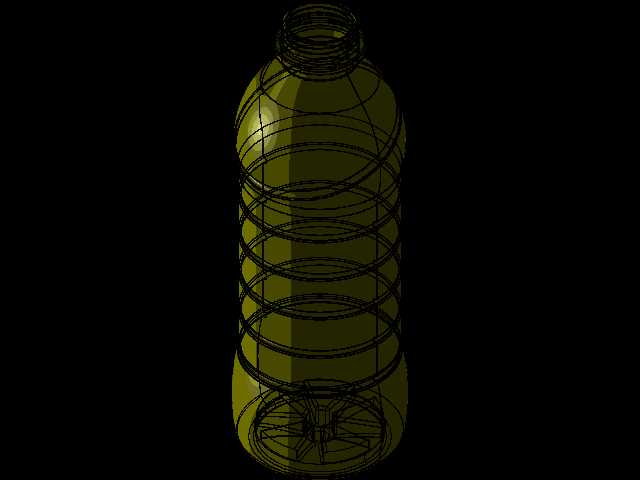

　　避免瓶底受压向外鼓出导致瓶子放不稳。从建模的结构细节来看，整个瓶身的壁厚做了均匀化处理，瓶口区域壁厚稍厚，约0.8mm，保证螺纹部分的结构强度，瓶身主体壁厚控制在0.3mm，在满足结构强度要求的前提下尽可能减少原料用量，符合轻量化包装的设计趋势，瓶身与瓶口、瓶身与瓶底的过渡位置都做了大圆角过渡，没有应力集中的尖角区域，既可以减少吹塑成型时的应力开裂风险，也能在消费者握持时提升触感，不会有硌手的感觉。在实际生产场景中，这种结构的瓶型适配常规的直线式吹瓶机、灌装机生产线，瓶口尺寸匹配通用的28mm标准瓶盖，不需要定制专用的封盖头，生产线换型时只需要更换对应的吹瓶模具与输送护板，就能快速切换生产，大幅降低产线改造成本。运输环节中，

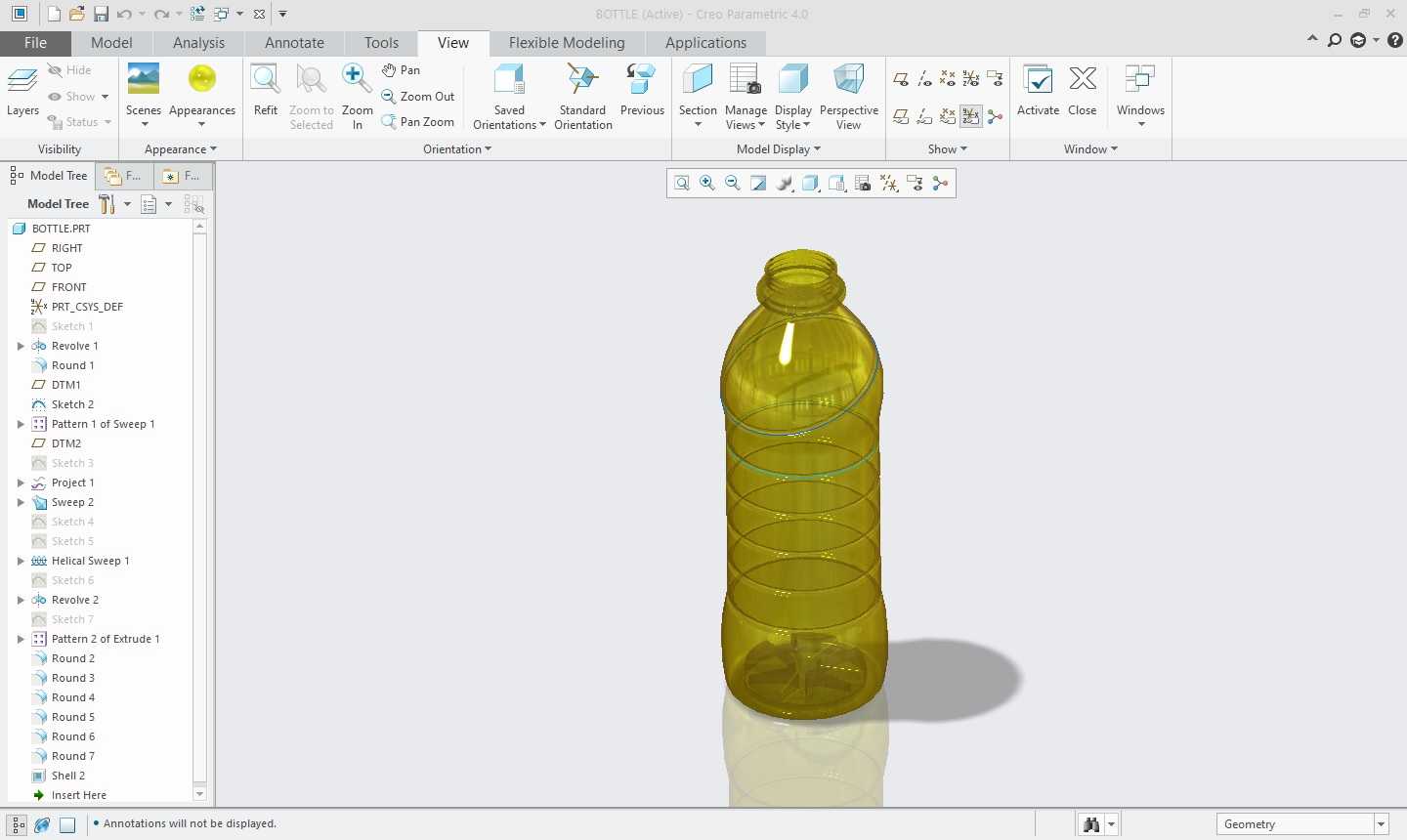

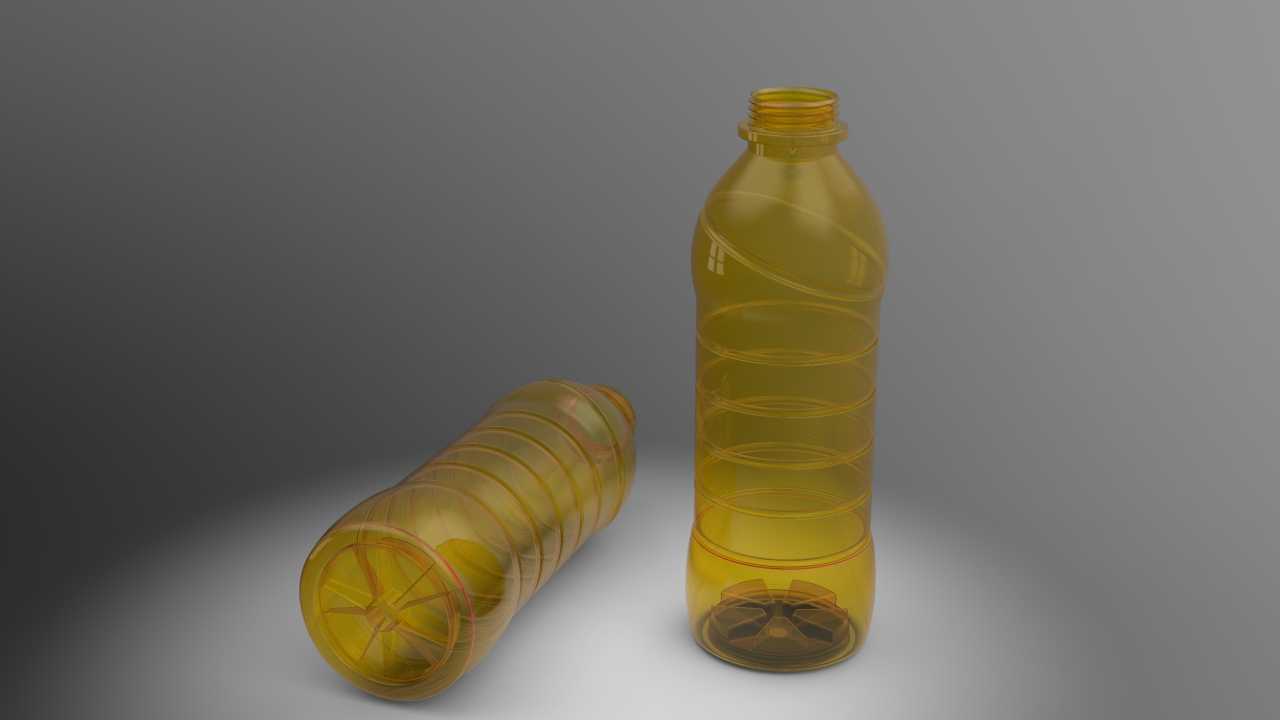

　　瓶身的环形加强筋可以让瓶子之间堆叠时增加摩擦力，减少整箱货品运输过程中瓶体相互滑动摩擦导致的瓶身刮花问题，同时抗挤压能力的提升也能降低纸箱内的空隙要求，提升单箱装载量，降低单位产品的运输成本。终端使用场景下，半透明的瓶身材质可以让消费者清晰看到内部饮品的状态，螺纹瓶口的顺畅度也能保证消费者单手就能轻松旋开瓶盖，瓶身的握持区域直径控制在66mm，符合成年人手掌的握持尺寸，握持时手指刚好落在两道环形加强筋之间，增加握持摩擦力，不会因为瓶身沾有水渍出现打滑脱手的情况。从建模的结构逻辑来看，整个瓶体采用回转体基础特征建模，加强筋、瓶底支撑脚都采用圆周阵列的方式生成，所有特征的拔模角度都控制在1.5度以上，完全符合吹塑模具的脱模要求，没有倒扣或者拔模角度不足的结构，后续如果要调整瓶身容量，只需要调整瓶身主体的拉伸长度，加强筋、瓶口、瓶底的结构都可以直接复用，能大幅缩短同系列不同容量瓶型的开发周期。
