螺旋式节能照明灯泡结构设计

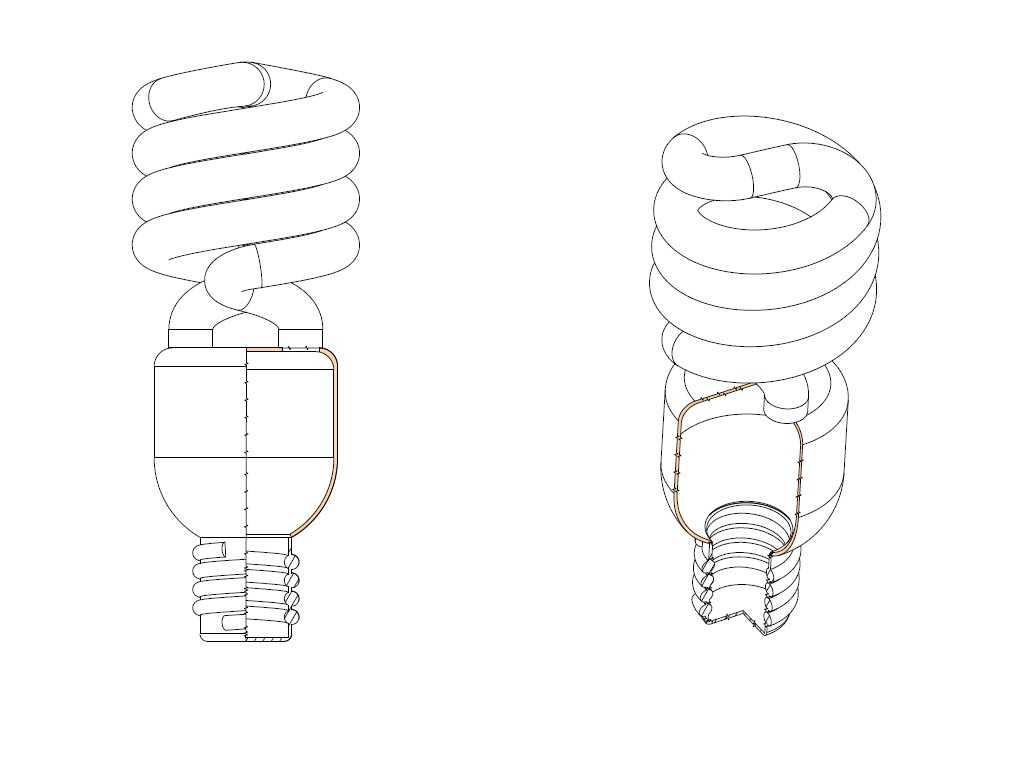

　　日常民用与商用照明场景中，这类螺旋结构节能灯泡的应用覆盖范围极广，从普通住宅的室内顶灯、壁灯，到商超、办公区域的嵌入式筒灯、辅助照明点位，都能见到同结构产品的身影，相比传统白炽灯，它在同等光效输出下能耗更低，使用寿命也更长，是替代传统高能耗照明产品的主流选择之一。做这个模型的时候，最先要捋清楚的是各部件的装配逻辑，最下端的金属螺口是标准E27规格，这个尺寸是行业通用的安装边界，螺纹大径控制在26.8mm到27mm之间，总长度不超过22mm，要保证能顺利拧入常规民用灯座，不会出现卡滞或者接触不良的问题，螺口顶端的金属触点要做凸起处理，高度控制在1.5mm左右，确保和灯座内部的导电弹片可靠接触，

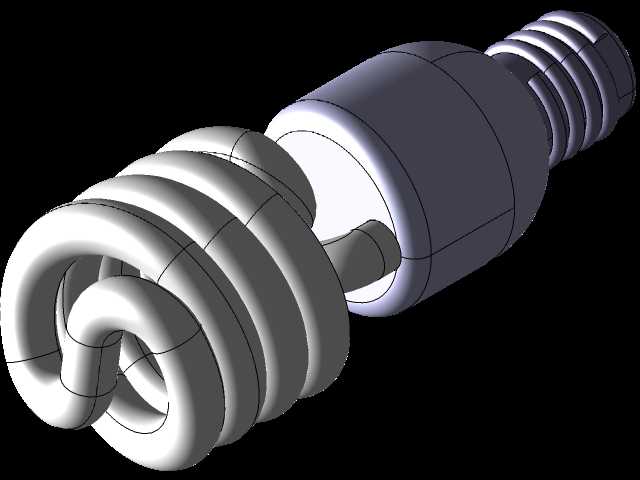

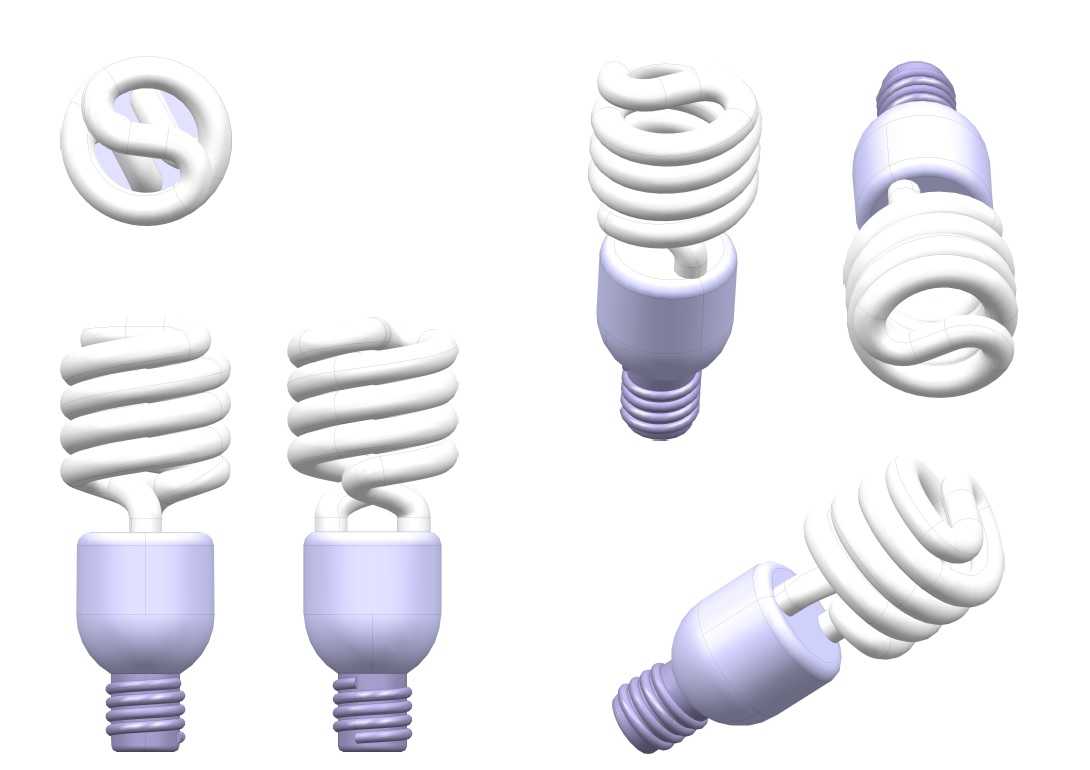

　　螺口和中间的塑料壳体之间要做卡扣加密封胶圈的配合结构，既可以固定内部的镇流元件，也能防止日常使用中潮气、灰尘进入壳体内部造成电路故障。中间的塑料壳体采用阻燃PBT材质建模，外形做了圆润的过渡处理，最大直径控制在40mm，整体高度35mm，壳体表面做了细微的磨砂纹理，既可以提升握持拧动时的摩擦力，也能避免亮面塑料容易留指纹、划痕的问题，壳体内部预留的空腔尺寸刚好能放下小型镇流电路板，空腔壁上做了两个定位筋，用来卡住电路板防止晃动，出线位置做了圆角护线结构，避免导线被壳体棱角磨破绝缘层。上方的螺旋灯管是整个产品的核心发光部分，螺旋直径从靠近壳体端的38mm逐步收窄到顶端的20mm，螺旋总圈数为5圈，灯管本身的管径是12mm，

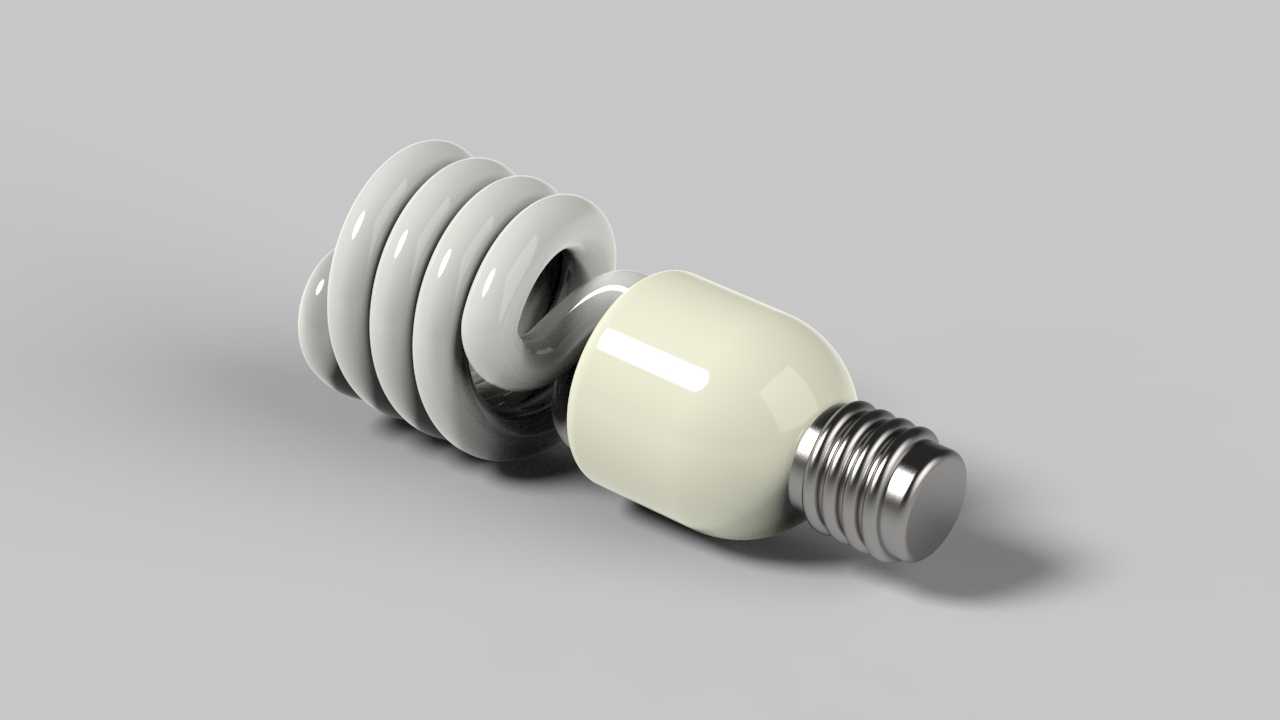

　　管壁厚度控制在1mm，模拟荧光灯管的玻璃壁厚，灯管和塑料壳体的连接位置做了隐藏式的固定座，固定座完全藏在壳体上端的凹槽里，从外部看不到拼接缝隙，保证外观的整体性。建模过程中要注意螺旋灯管的曲率过渡，不能出现生硬的折角，否则渲染出来的效果会和实际产品的玻璃质感偏差很大，灯管表面要做光滑的玻璃材质设置，内部的荧光粉涂层做半透的乳白色效果，模拟实际点亮时均匀漫射光线的状态。实际选型使用的时候，这类灯泡的总长度要控制在105mm以内，最大外径就是螺旋部分的42mm，要确保能适配大部分带灯罩的灯具内部空间，不会出现装进去之后盖不上灯罩的问题，重量控制在80g左右，避免过重导致灯座长期受力出现松动。从结构设计的角度来说，

　　这个产品的所有配合尺寸都要符合通用照明配件的互换性要求，不需要额外定制安装座，直接替换原有白炽灯即可，螺旋灯管的排布方式相比U型管结构，在相同的壳体尺寸下能排布更长的灯管，获得更高的光通量，同时整体外形更紧凑，不会因为灯管过长导致照明角度受限。做三维建模的时候，螺口部分的螺纹要严格按照标准螺纹牙型来做，牙距是3.62mm，牙型角60度，不能随意做简化，否则做3D打印验证或者开模的时候会出现配合问题，塑料壳体和螺口的配合过盈量控制在0.2mm，装配的时候通过压装就能固定，不需要额外打胶，提升生产装配的效率。灯管部分的螺旋扫描轨迹要做平滑的曲率连续处理，避免后续做工程图的时候出现轮廓线断裂的问题，同时要预留出灯管内部电极引线的走线路径，从灯管末端穿过固定座进入壳体内部连接镇流板，走线槽的宽度控制在3mm，足够容纳两根绝缘导线。
