异形扭腰式创意包装容器结构设计

　　这款异形扭腰结构的包装容器，最初的设计需求来自日化洗护类产品的差异化包装诉求，区别于常规直筒、方柱形瓶体，这类扭转变形的瓶身结构，首先要解决的是吹塑成型过程中的壁厚均匀性问题，在建模阶段需要提前做拔模角度的分段补偿，避免扭转变形段出现局部壁厚过薄导致的成型缺陷。从实际应用场景来看，这类瓶体多用于中高端洗护用品、小众香氛、特色饮品的外包装，在终端陈列时，异形结构相比常规瓶型有更高的视觉辨识度，能够在货架陈列中快速抓取消费者视线，同时扭形结构带来的非规则握持面，在实际使用时能够增加手部与瓶身的摩擦力，减少湿手状态下握持滑落的概率。

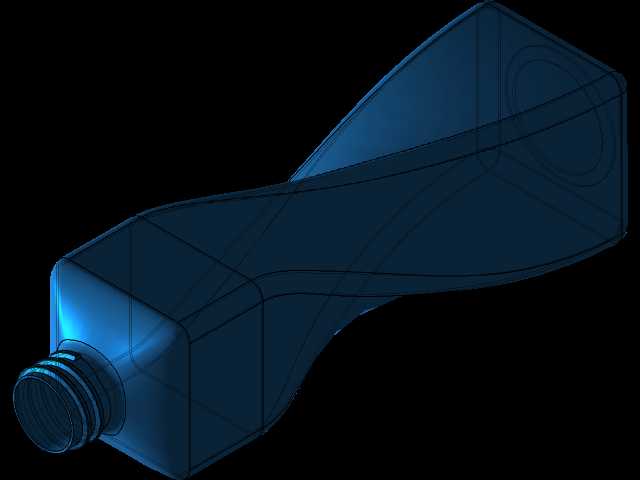

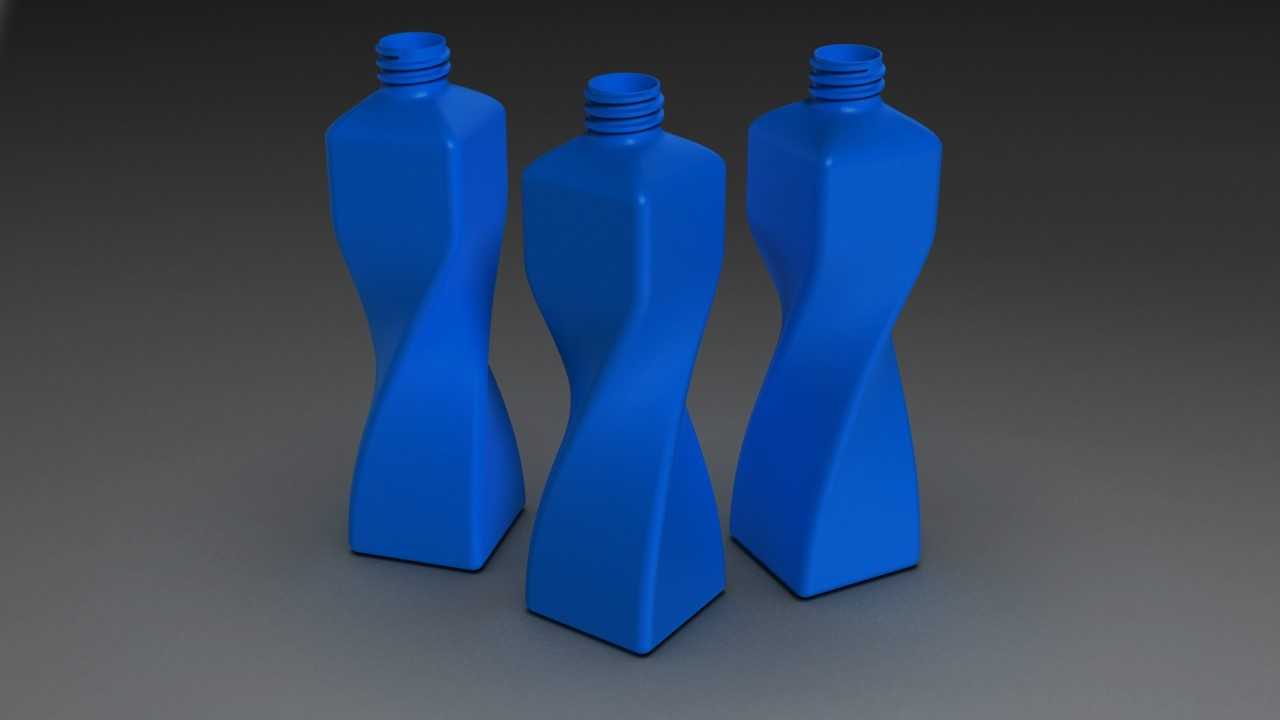

　　设计思路上，瓶身整体采用方截面基底做180度螺旋扭转，上下两端保留标准螺纹瓶口与平底支撑结构，瓶口螺纹采用通用的日化类瓶口标准螺距，能够适配常规的旋盖、泵头类瓶盖配件，不需要单独开模制作配套瓶盖，能够大幅降低包材的配套采购成本。底部做了内凹式平底设计，保证放置时的支撑稳定性，即使瓶身做了大角度扭转变形，底部支撑面的平面度公差控制在0.2mm以内，放置在光滑台面时不会出现晃动、倾斜的问题。

　　从结构尺寸边界来看，瓶身总高度控制在180mm左右，最大截面宽度为65mm，扭转段从瓶身总高度的1/4位置起始，到3/4位置结束，中间收腰位置的最小截面宽度为42mm，这个尺寸区间刚好适配成年人手部握持的掌宽范围，单手握持时拇指与其他四指能够自然贴合在扭形曲面的凹陷位置，握持手感相比直壁瓶体更贴合手型。建模过程中需要重点关注扭转曲面的曲率连续性，所有曲面过渡都采用G2连续，避免出现锐边、褶皱，一方面保证吹塑成型时料流能够均匀填充模腔，另一方面也避免使用过程中锐边位置出现应力集中，导致跌落时容易开裂的问题。

　　壁厚设计上，瓶身主体壁厚控制在0.8mm-1.2mm区间，螺纹位置壁厚加厚到1.8mm，保证螺纹连接的结构强度，底部支撑圈位置壁厚加厚到1.5mm，提升放置时的抗冲击性能，扭转收腰位置因为曲面变形的原因，在建模时预先做了0.2mm的壁厚补偿，避免吹塑拉伸过程中该位置壁厚被拉薄到0.6mm以下，导致整体结构强度不足。实际生产适配的工艺为PET吹塑或者HDPE吹塑，两种材料都能够很好地还原扭形曲面的外观效果，PET材质透明度高，可以做透明、半透明的外观效果，HDPE材质韧性更好，抗跌落性能更优，可根据实际灌装内容物的特性选择适配的材料。

　　在结构验证阶段，需要重点做跌落测试与堆码测试，跌落测试要求从1.2米高度自由跌落至水泥地面，瓶身无开裂、漏液情况，堆码测试要求单瓶能够承受5kg的垂直压力无明显变形，这就要求在建模阶段对扭转变形段做有限元受力分析，调整曲面的曲率分布，让垂直受力能够沿着扭转曲面均匀分散到整个瓶身，避免应力集中在收腰位置导致受压变形。另外瓶口的螺纹同轴度需要控制在0.1mm以内，保证瓶盖旋合后不会出现偏斜、漏液的问题，瓶口端面的平面度公差控制在0.05mm以内，适配铝箔封口垫片时能够保证密封完整性。

　　这类异形瓶结构的设计难点，在于平衡外观创意与生产可行性、使用实用性三者的关系，很多创意外观设计只追求视觉效果，忽略了吹塑成型的工艺限制，导致模具开发后出现成型不良、良品率低的问题，或者使用过程中握持不顺、放置不稳的问题。这款结构在设计阶段就同步做了工艺可行性校验，所有曲面的拔模角度都控制在3度以上，即使是扭转段的侧面，也通过分段拔模的方式保证了脱模角度，不需要做复杂的模具抽芯结构，模具结构相对简单，能够有效控制模具开发成本与量产时的良品率。
