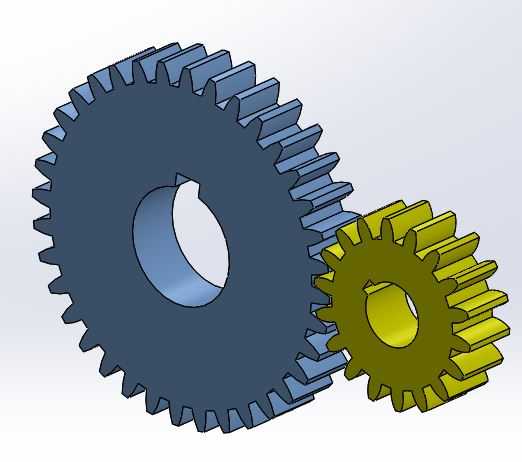

这套齿轮传动组件采用平行轴外啮合直齿结构,是机械传动系统中应用最广泛的动力传递单元之一,常见于中小功率的工业设备、输送机构、小型动力输出装置中,核心作用是在两根平行布置的转轴之间传递旋转扭矩,同时可根据齿数配比实现固定传动比的转速增减,适配不同工况下的动力输入输出匹配需求。从结构设计来看,大齿轮采用单键槽孔位设计,键槽尺寸符合通用平键安装标准,可直接与配套的输入轴通过平键实现周向固定,避免传动过程中齿轮与轴之间出现相对打滑,齿轮内孔与轴的配合选用过渡配合公差,既保证装配时的便捷性,又能在额定扭矩负载下维持稳定的同轴度,减少传动过程中的径向跳动。小齿轮同样采用中心通孔加键槽的安装结构,与输出轴配合,两个齿轮的中心距严格按照模数、
齿数参数计算得出,保证齿侧间隙处于合理区间,既不会因间隙过小出现卡齿、齿面过度磨损的问题,也不会因间隙过大导致传动回程误差超标、传动过程中出现冲击异响。齿形部分采用标准渐开线齿廓设计,齿顶高、齿根高参数符合通用直齿轮设计规范,齿根处做了微小的圆角过渡处理,可有效降低齿根位置的应力集中系数,提升齿轮在交变载荷下的疲劳寿命,避免长期运行过程中出现齿根断裂的失效问题。从实际应用场景来看,这类齿轮传动结构可直接集成到小型输送线的动力端,将减速电机输出的高转速低扭矩转换为低转速大扭矩,驱动输送辊筒运转;也可用于小型机床的进给机构中,通过固定传动比传递动力,保证进给动作的匀速平稳;还可应用在自动化设备的工位切换机构中,
依靠精准的传动比实现工位转盘的定角度转动,保证工位定位精度。设计过程中需要重点关注两个齿轮的安装边界,大齿轮的齿顶圆直径决定了传动单元的径向安装尺寸,在配套机架设计时需要预留足够的径向空间,避免齿顶与机架结构出现运动干涉;两个齿轮的轴向宽度一致,安装时需要保证两个齿轮的端面处于同一平面,避免出现局部齿面啮合的情况,否则会导致齿面受力不均,加速局部齿面的磨损,严重时还会出现断齿问题。轴向固定可采用轴肩加挡圈的方式,将齿轮限制在轴段的固定位置,避免传动过程中齿轮出现轴向窜动,导致啮合位置偏移。齿面的受力方向沿着齿轮的切线方向,在额定负载下,齿面接触应力处于材料许用应力范围内,若应用在有冲击载荷的工况中,可适当增加齿面硬度处理,
提升齿面的耐磨性能。这套传动结构没有额外的附加组件,结构简单紧凑,维护便捷,日常运行过程中只需要定期在齿面涂抹润滑脂,即可减少齿面磨损,降低传动过程中的噪音,延长整体使用寿命。在进行配套机架设计时,两个齿轮轴的安装座需要保证足够的平行度公差,若两轴平行度超标,会导致齿轮啮合时出现偏载,不仅会增大传动阻力,还会大幅缩短齿轮的使用寿命,严重时甚至会出现卡滞无法运转的情况。在选型匹配时,可根据实际需要的传动比调整两个齿轮的齿数配比,若需要更大的减速比,可适当增大大齿轮与小齿轮的齿数差,但需要注意中心距的变化同步调整安装轴的位置,保证齿面啮合的接触面积符合设计要求。
- 上一篇:交错轴传动用斜齿锥齿轮结构设计
- 下一篇:多组啮合正齿轮传动安装组件结构
- 全部评论(0)
- 模板大小: 427.53 KB
- 售价:5金币
- 下载次数: 927
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 齿轮
