盘形凸轮弹簧复位直动从动件传动结构

　　这套直动从动件盘形凸轮机构，是自动化送料、轻工包装、纺织机械进给单元里最常见的运动转换单元，核心作用是把驱动轴的连续回转输入，转化为从动件端的可控直线往复输出，相比曲柄滑块、气缸直推这类方案，它能通过凸轮轮廓曲线的定制，实现任意预设的从动件运动规律，不管是需要等速进给、简谐运动还是修正正弦加速度的无冲击运动，都能通过型线调整直接实现，不需要额外增加电控调速或者缓冲结构。

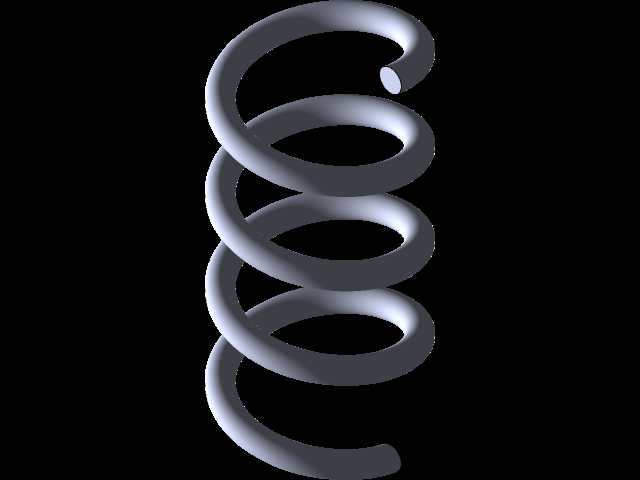

　　从结构组成来看，整套机构包含盘形凸轮本体、圆柱螺旋压缩复位弹簧、带平底接触头的直动从动杆、从动件导向套、凸轮安装轴几个核心部分。盘形凸轮采用盘状偏心轮廓设计，基圆段轮廓保证从动件在最低位置停留，升程段轮廓推动从动件克服弹簧力向上抬升，回程段则依靠弹簧的预紧力让从动件接触头始终贴紧凸轮型面，不会出现脱开、跳振的问题，这种弹簧强制复位的结构，相比重力复位方案，安装姿态不受限制，不管是水平、竖直甚至倾斜布置都能可靠工作，适配设备内部各种局促的安装空间。

　　设计这套结构的时候，首先要确定的是从动件的行程需求，也就是升程量，常规轻工设备里的进给、顶出动作行程多在10-50mm区间，对应的凸轮基圆直径一般取行程的3-5倍，避免压力角过大导致从动件卡滞；凸轮和从动件的接触端采用平底设计，相比尖顶接触，接触应力更小，耐磨性能更好，适合中低速连续运转的工况，接触头和从动杆之间可以做成可拆卸结构，磨损后单独更换接触头即可，不需要更换整根从动杆，降低后期维护成本。

　　安装边界上，凸轮的安装轴孔和设备驱动轴采用H7/k6的过渡配合，通过平键传递扭矩，轴端用轴端挡圈固定凸轮的轴向位置，避免运转过程中凸轮窜动导致从动件行程偏差；从动件的导向套长度一般取从动杆直径的2-3倍，保证导向精度，避免从动杆受侧向力出现别卡，导向套和设备机架之间采用法兰连接，方便拆装调整；复位弹簧的安装位置套在从动杆外侧，上端抵在机架的固定支撑面，下端抵在从动杆的轴肩位置，弹簧预压缩量要保证凸轮在升程最高点时，弹簧仍有足够的预紧力让从动件贴紧凸轮型面，同时弹簧的最大压缩量不能超过弹簧材料的许用压缩极限，避免弹簧出现永久变形失效。

　　实际应用场景里，这类机构常被用在自动包装机的送膜拉料工位、小五金零件装配设备的零件顶出工位、印刷机械的纸张分离递纸工位，相比伺服电机加丝杠的直驱方案，纯机械结构的凸轮机构运转可靠性更高，不需要复杂的电控编程，只要驱动轴保持匀速转动，就能稳定输出预设的往复动作，在高速连续运转的设备里，故障率远低于电控直驱方案，而且只要凸轮型线加工到位，从动件的运动重复精度可以控制在0.1mm以内，完全满足多数轻工自动化设备的动作精度要求。

　　结构细节上，凸轮型面的加工需要保证轮廓度公差，升程段和回程段的过渡位置要做圆角光滑处理，避免出现尖点导致从动件运动过程中产生刚性冲击；从动杆的表面要做淬火处理，提高表面硬度，减少和导向套之间的磨损，接触头的平底端面要和从动杆轴线保持垂直，保证接触时整个端面均匀受力，避免局部磨损过快；弹簧的选型要匹配从动件的运动质量和运转速度，高速工况下要选用疲劳强度更高的气门弹簧级材料，避免长期交变载荷下弹簧断裂。

　　安装调试的时候，需要先调整凸轮的周向安装角度，保证从动件的动作时序和设备其他工位的动作匹配，比如在送料工位，要保证从动件顶出的时候，前一个工位的零件刚好到位，回程的时候不干涉零件的输送；导向套的安装要保证和从动杆的同轴度，同轴度公差控制在0.05mm以内，避免从动杆运动时出现卡滞；弹簧的预紧力调整要适中，预紧力过小会导致从动件在回程时脱离凸轮表面，出现运动失真，预紧力过大会增加凸轮和接触头之间的接触压力，加剧磨损，同时增大驱动轴的负载扭矩。
