曲柄滑块传动机构三维结构设计

　　这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲压设备、往复泵、内燃机主体配气与活塞传动、送料机构、自动化生产线的直线往复执行端都能见到它的衍生结构，核心作用是把曲柄端的连续旋转运动，通过连杆的铰接传动，转化为滑块端的定向直线往复运动，反过来也能将滑块的直线推拉动作转化为曲柄的连续回转，在很多手动冲压、脚踏传动设备里就是反向应用的典型。

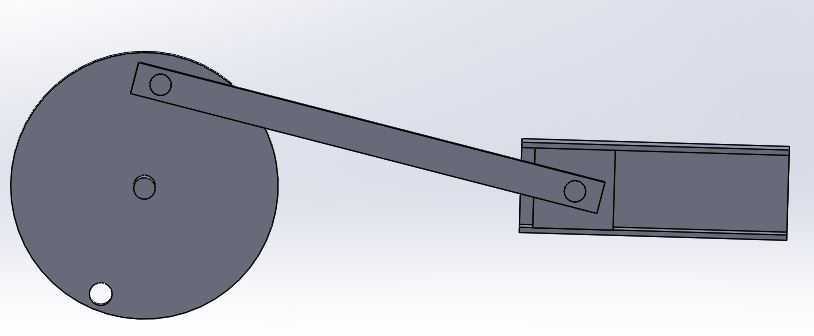

　　从结构设计逻辑来看，这套模型完全还原了实际工程应用中的装配约束关系：曲柄盘上设置了三个铰接孔位，中心孔是动力输入轴的安装定位位，盘面上两个不同回转半径的孔位，是用来调整滑块行程的——工程里很多需要适配不同往复行程的设备，就是通过更换曲柄上的铰接点位，不用更换整套连杆滑块组件就能快速调整输出行程，适配不同的工艺需求。连杆两端都采用铰接结构，和曲柄、滑块的连接位置都预留了销轴装配间隙，实际加工时这个间隙需要控制在0.02-0.05mm区间，既要保证转动灵活无卡滞，又要避免间隙过大带来的传动冲击和回程误差。滑块部分采用了导向槽配合结构，模型里的滑块是嵌入矩形导轨槽内的，这个导轨槽的安装边界需要和滑块保持单侧0.03mm左右的滑动配合公差，导轨的有效长度必须覆盖滑块的最大行程加上两端各10mm左右的安全余量，防止滑块运动到行程端点时脱出导轨。

　　在实际选型应用中，这类结构的尺寸设计需要先明确输出端的滑块行程、额定往复推力、工作频次这几个核心参数。比如应用在小型冲压设备上时，曲柄的回转半径直接决定滑块行程，连杆的长度需要满足传动角的设计要求——通常传动角不能小于40度，否则会导致传动效率骤降，铰接位置的磨损速度加快，甚至出现机构死点卡滞的问题。如果是应用在高速往复的设备上，比如高速包装线的送料机构，还需要对曲柄做动平衡校正，滑块部分尽量采用轻量化材质降低往复惯性力，导轨面需要设计润滑槽，保证长时间高速运行时的磨损可控。

　　这套模型的结构细节完全贴合实际加工装配要求：曲柄盘的中心孔预留了键槽位置，方便和动力输入轴做周向固定，传递扭矩；连杆两端的铰接孔同轴度公差需要控制在0.02mm以内，避免装配后出现连杆扭曲，导致滑块运动过程中出现别劲、卡滞的问题；滑块和导轨接触的两个侧面需要做表面淬火处理，提升耐磨性能，实际装配时滑块和连杆的铰接销轴需要加装防松挡圈，防止设备运行过程中销轴脱出造成机构失效。

　　很多刚接触结构设计的工程师容易忽略这类经典机构的安装边界问题：这套结构安装时，曲柄盘的回转平面必须和滑块的运动平面完全共面，偏差超过0.1mm就会导致连杆承受额外的侧向弯矩，加速铰接点磨损，还会让滑块在导轨内出现偏磨，时间长了就会出现运动卡顿、异响甚至结构损坏。另外在行程端点的位置，需要预留缓冲结构的安装空间，尤其是高速运行的工况下，滑块运动到前后止点时如果没有缓冲，会产生很大的冲击噪音，还会影响整套设备的运行精度。

　　从应用场景拓展来看，这套基础结构可以做很多衍生变形：比如把滑块改成柱塞就成了往复泵的核心传动单元，把滑块加装冲压头就成了小型压力机的执行端，把曲柄的铰接位置改成可调偏心结构，就能做成行程可调的往复送料机构，在轻工、重工、化工、交通运输设备里都有广泛的应用，是机械结构设计人员必须掌握的基础传动结构之一，建模过程中完整还原了各个部件的装配关系、运动约束，能直接用于运动仿真验证、机构原理教学、非标设备的方案选型参考。
